国产黄a三级三级三级看三级 ,被仇人扒开腿狂躁怀孕,锕锕锕锕锕锕好湿视频软件精东

?北大AEM: Zn2+誘導K2MnFe(CN) 6相變促進高度穩定的鋅離子存儲

普魯士藍類似物 (PBA) 具有容納大離子和可調價態的開放框架，在水性鋅離子電池 (ZIB) 的背景下引起了廣泛的興趣。然而，由于結構不穩定，ZIBs中的PBAs目前仍然存在容量低和循環穩定性差的問題。

北京大學深圳研究生院鄭家新、李銳副教授等人報道了在ZIB充電/放電至400次循環中實現100 mAh g^-1的非常穩定容量的K₂MnFe(CN)₆正極。有趣的是，這種穩定的容量歸因于由 Zn²⁺插入誘導的過程中，K₂MnFe(CN)₆正極逐漸轉變為菱形K₂Zn₃[Fe(CN) ₆]₂。原位 XRD 表征清楚地證明了循環過程中正極的結構演變。

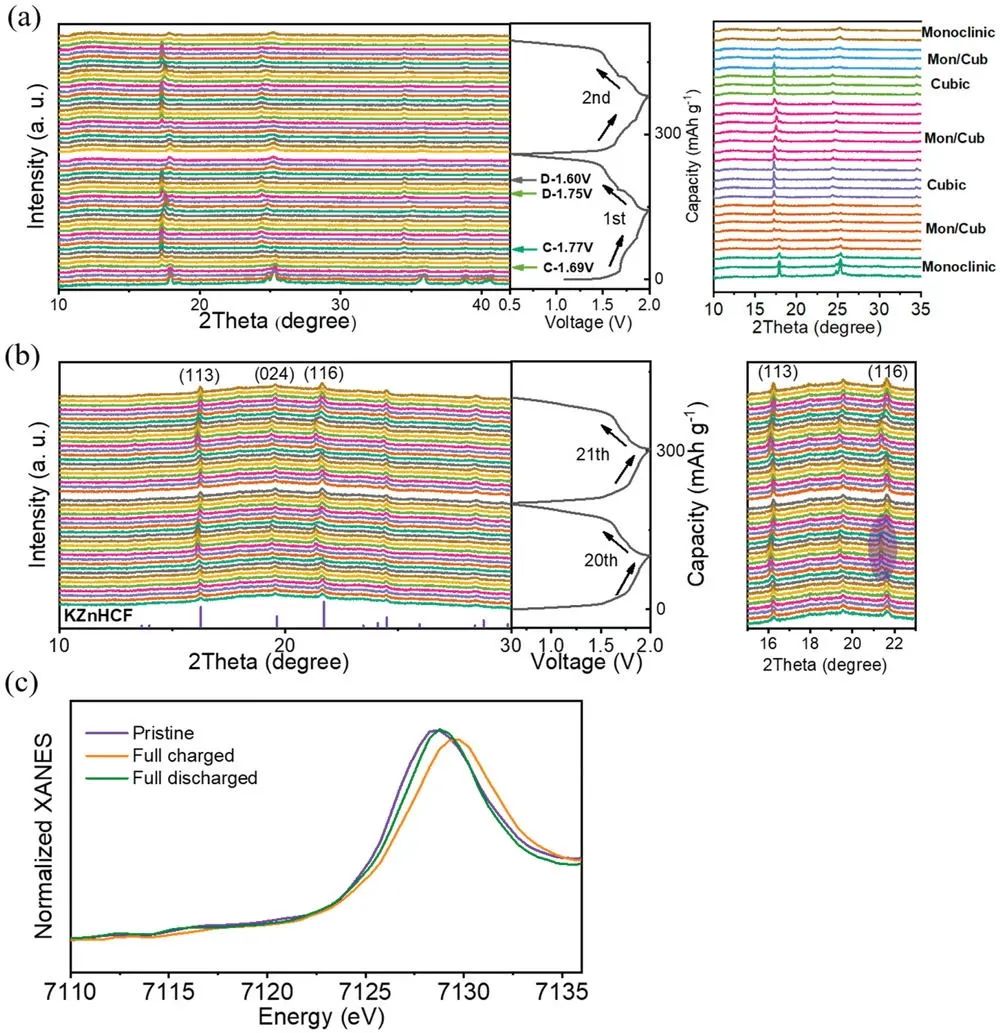

圖1 原位XRD表征

通過DFT計算表明插入的 Zn²⁺誘導三價錳的強烈 Jahn-Teller 效應，導致強烈的晶格畸變。再加上錳的歧化反應，MnN₆八面體被ZnN₄四面體取代并最終產生新的K₂Zn₃[Fe(CN) ₆]₂相。所得K₂Zn₃[Fe(CN) ₆]₂的堅固結構相包含更寬的通道以容納二價離子，因此能夠高度穩定和可逆地存儲 Zn²⁺離子。這項工作的發現使人們對ZIB中PBA的演變有了新的認識，并提供了一種有前途的正極材料。

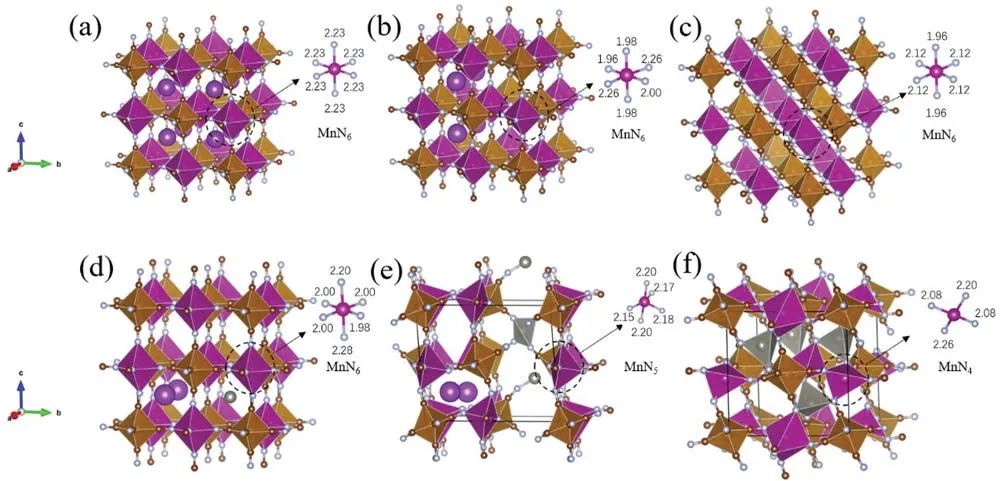

圖2 DFT計算結果

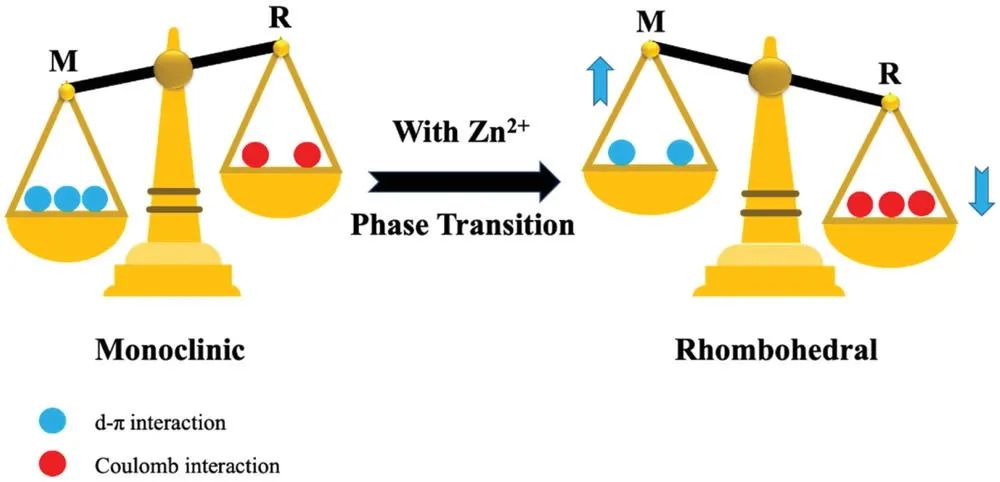

圖3 相變機理示意圖

Zn²⁺ Induced Phase Transformation of K₂MnFe(CN)₆ Boosts Highly Stable Zinc-Ion Storage. Advanced Energy Materials. 2021. DOI: 10.1002/aenm.202003639

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/29/1616081347/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北大AEM: Zn2+誘導K2MnFe(CN) 6相變促進高度穩定的鋅離子存儲

相關推薦
