三级特黄60分钟在线观看,小娟翁止熄痒禁伦短文合集俏佳人 ,男的突然变得很快是为什么

具有高面積容量的厚電極是最大化電池能量密度的直接方法，但厚電極的發展同時面臨制造挑戰和電子/離子傳輸限制。

美國德克薩斯大學奧斯汀分校余桂華、石溪大學Esther S. Takeuchi等人通過簡便、可擴展的模板化相轉化方法，構建了具有超高活性材料負載量和高效傳輸網絡的低曲折度LiFePO₄(LFP)電極。

相轉化是一種用于可規模化生產具有分級孔結構膜的流行方法。所制備的膜通常由三層組成，即漿液和非溶劑界面處的表層，具有指狀大孔的中間層，以及漿液和模具界面處的海綿層。當用作電極時，相對致密的表層會干擾電解液滲透和物質傳輸，導致倍率容量有限，尤其是在厚電極中。

圖1 三層LFP電極的形貌和物理性質

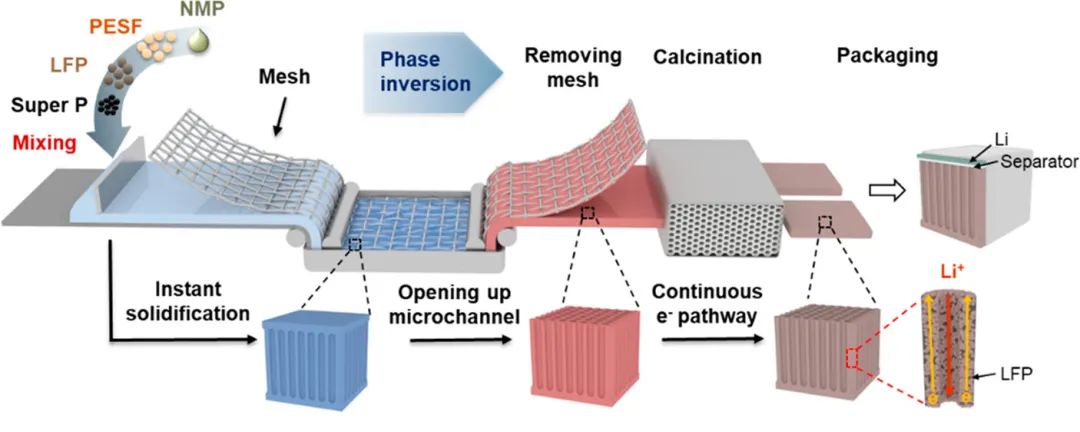

通過在相轉化之前應用網格并在之后去除它，可以剝離表層，并打開垂直排列的微通道，從而形成幾乎穿過電極的開放、均勻的微通道。微通道分級結構不僅大大促進了浸漬電解液中Li⁺的傳輸，而且還通過碳化聚合物包裹提供了連續的電子傳輸網絡。此外，由于聚合物在相轉化過程中的即時固化，實現了強電極粘附，這支持具有機械堅固性的超厚電極的制備。

受益于結構優勢，超厚雙層LiFePO₄電極（高達 1.2 mm）在高面積負載（高達 100 mg cm^-2）下顯示出倍率性能和循環穩定性的顯著改善。

此外，模擬和原位結構表征也揭示了快速傳輸動力學。結合可擴展的制備，作者提出的策略為以低成本設計實用的高能量/功率密度電極提供了一種有效的替代方案。

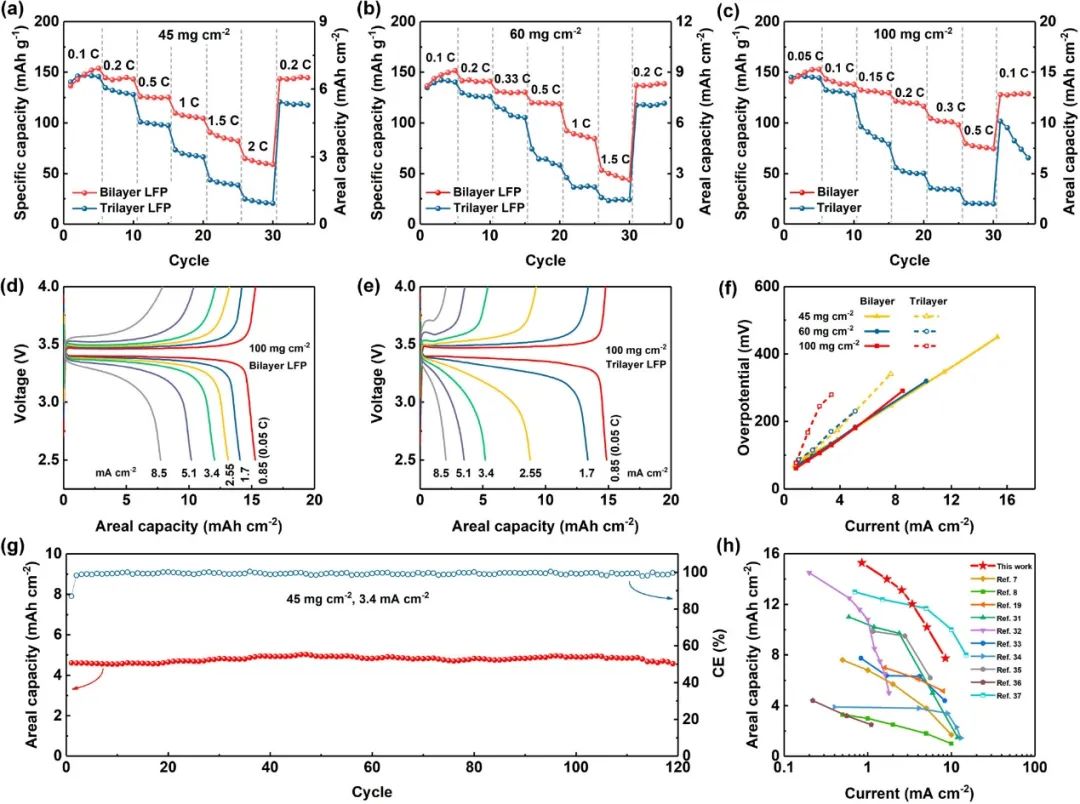

圖2 雙層和三層LFP電極的電化學性能

Ultrahigh-Capacity and Scalable Architected Battery Electrodes via Tortuosity Modulation. ACS Nano 2021. DOI: 10.1021/acsnano.1c06491

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/27/23106aa2bb/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

余桂華等人ACS Nano：1.2 mm超厚電極的規模化制備

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

余桂華等人ACS Nano：1.2 mm超厚電極的規模化制備

相關推薦
