亚洲精品久久久久久久久豆丁网,国产美国日产系列区别,法国伦理少妇愉情

具有高容量的富鋰層狀氧化物有望成為下一代正極材料。然而，不可逆和緩慢的陰離子氧化還原反應導致表面氧損失以及容量和電壓衰減。

在此，四川大學郭孝東教授、吳振國副研究員等人提出了一種簡單的草酸亞鐵氣固處理方法，在尖晶石相層表面均勻地覆蓋氧空位，同時在表面實現Fe離子取代。

氧空位和尖晶石相的結合抑制了不可逆的O₂釋放，防止了與電解液的副反應，并促進了鋰離子擴散。此外，Fe離子的表面摻雜可以進一步穩定結構。

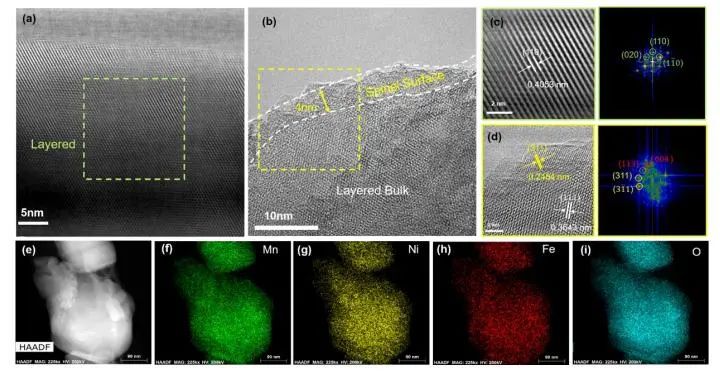

圖1. 原始樣品和Feox-2%的TEM表征

因此，處理過的Feox-2%正極在1C和2C下經300 次循環后表現出優于原始樣品（75.3% 和75.5%）的容量保持率（86.4% 和 85.5%）。

特別是在2C時，Feox-2% 正極每個周期的電壓衰減被顯著抑制到0.0011V。這項研究為富鋰層狀氧化物正極的實際應用鋪平了道路。

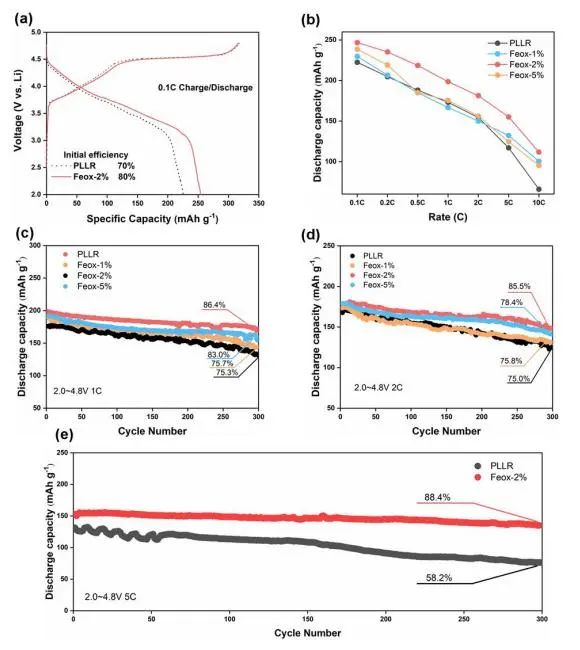

圖2. 原始樣品和Feox-2%正極的電化學性能

A simple Gas-solid treatment for surface modification in Li-rich oxides cathode, Angewandte Chemie International Edition 2021. DOI: 10.1002/anie.202107955

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/26/b7c90a73d3/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

川大郭孝東/吳振國Angew：一種用于富鋰氧化物正極表面改性的簡單氣固處理

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

川大郭孝東/吳振國Angew：一種用于富鋰氧化物正極表面改性的簡單氣固處理

相關推薦
