国产va在线观看免费,大地资源影视中文二页,男女下肢体运动

六氟磷酸鋰（LiPF₆）的空氣不穩定性和氟磺酰亞胺鋰（LiFSI）的腐蝕性是它們在高壓鋰電池中用作電解液鋰鹽的主要障礙之一。

澳大利亞蒙納士大學Douglas MacFarlane、Mega Kar等人報道了一類新型鋰鹽1,1,1,3,3,3-(四)六氟異丙氧基硼酸鋰 (LiBHFip) ，介紹該鹽的成功合成和表征，并探索了它們的電化學行為。

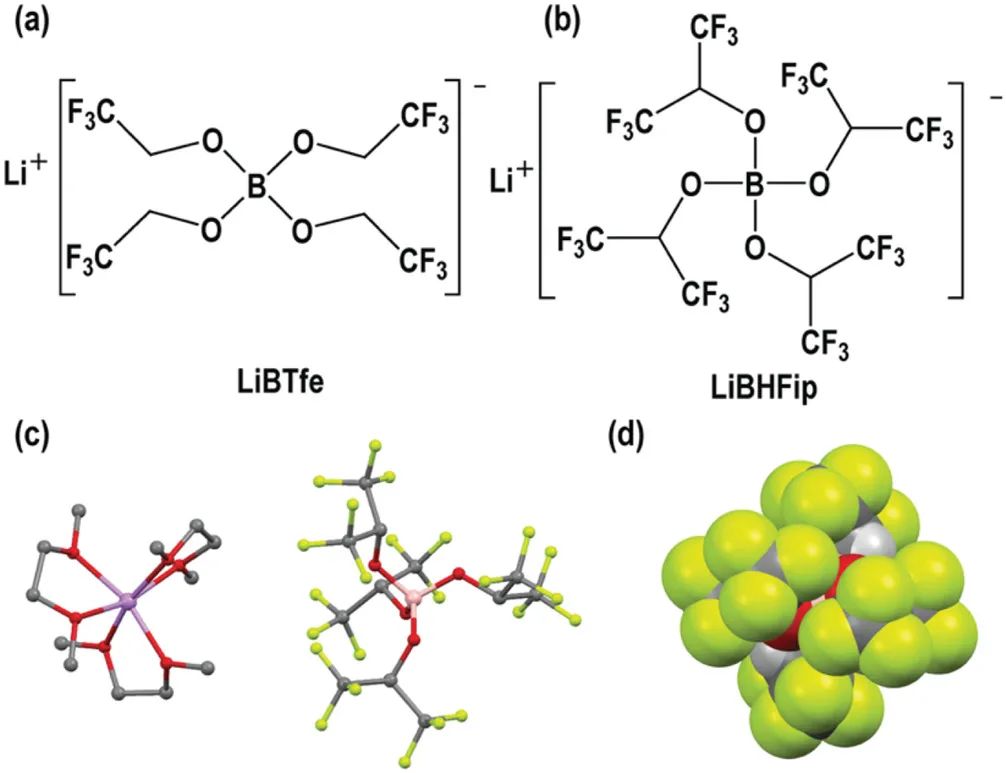

圖1 鋰鹽的結構

研究發現由該鹽和碳酸乙烯酯:碳酸二甲酯混合物 (v/v, 50:50) 組成的電解液表現出5.0 V（相對于Li⁺/Li）的氧化穩定性，與基于LiPF₆的電解液相比顯示出明顯的改善。

此外，當電壓高達5.8 V（相對于Li⁺/Li）時，鋁基底在該電解液中仍表現出高穩定性；相比之下，基于LiFSI的電解液在高于4.3 V時顯示出明顯的 Al 腐蝕跡象。

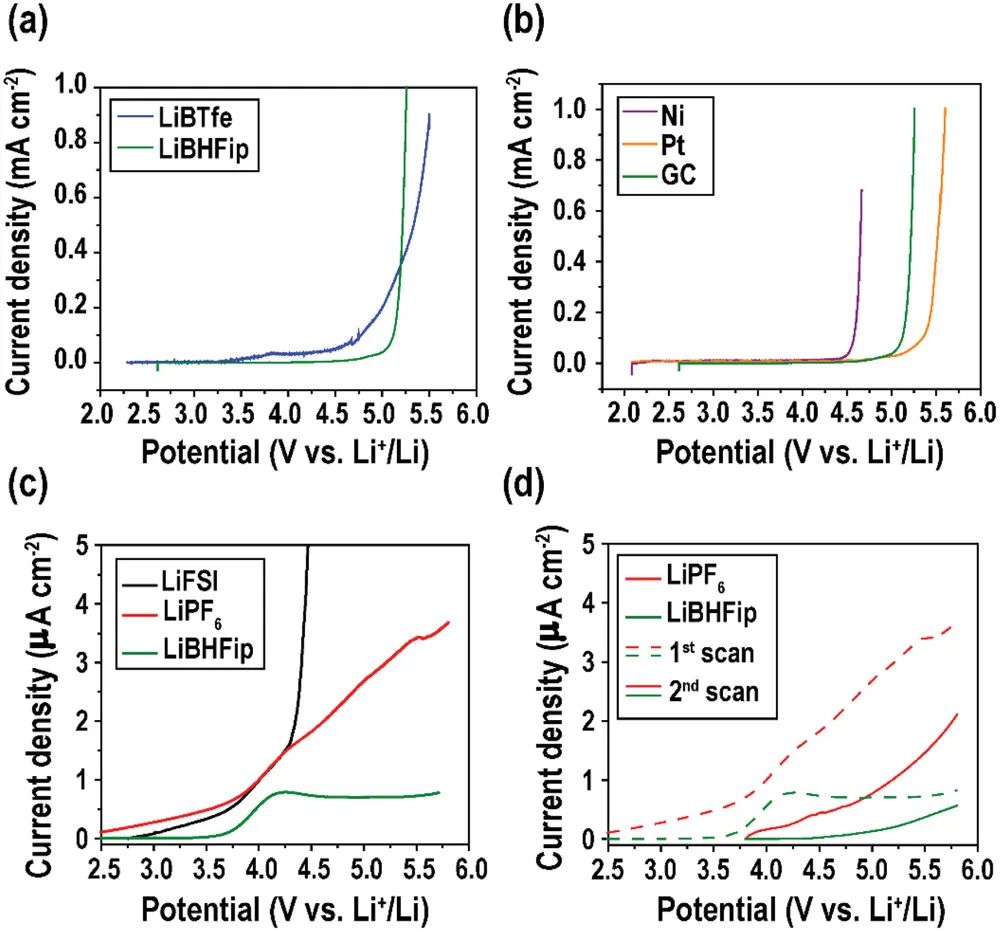

圖2 氧化穩定性

此外，采用高壓層狀LiNi_0.8Mn_0.1Co_0.1O₂ (NMC811)和尖晶石LiMn₂O₄(LMO)正極測試的電池在200次循環中表現出穩定的循環，容量保持率分別為76%和90%。

即使在鹽暴露于空氣條件下24小時（水含量≈0.57質量％）后，LMO|Li電池仍能在1000次循環中保持相同的低容量衰減率。

圖3 對Al的穩定性

Lithium Borate Ester Salts for Electrolyte Application in Next-Generation High Voltage Lithium Batteries. Advanced Energy Materials 2021. DOI: 10.1002/aenm.202101422

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/26/175c7b2499/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AEM：無懼空氣、抗Al腐蝕，新型電解液助力高壓鋰電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AEM：無懼空氣、抗Al腐蝕，新型電解液助力高壓鋰電池！

相關推薦
