免费无码一区二区三区A片,真人做爰,任你躁x7x7x7x7在线观看

由鋰鹽、聚合物基體和溶劑組成的準固態聚合物電解質（QPE）有利于提高電池的安全性和能量密度。然而，離子傳導機制、溶劑分子的存在形式以及QPE不同組分之間的相互作用仍不清楚。

在此，南開大學陳軍院士等人開發了一種多光譜表征策略，結合第一性原理計算來解開上述謎團。

通過分析一個具有良好電化學穩定性的由聚偏氟乙烯-六氟丙烯（PVDF-HFP）、二氟甲烷亞砜鋰（LiTFSI）和四甘醇（G4）組成的QPE模型，結合差示掃描量熱儀(DSC)和偏光顯微鏡的表征，作者發現QPE 中溶劑的存在狀態與傳統電解液中的存在狀態有很大不同。

圖1. QPE的組成（PVDF-HFP、LiTFSI和G4）分子式及表征

第一性原理計算和光譜表征表明，聚合物基質通過QPE中的強相互作用與部分溶劑分子完全熔融，而其他G4分子類似于液體溶劑，其作用是溶解Li鹽形成局部高濃度的Li⁺，導致快速的離子遷移（0.464×10^-3 S cm^-1）。

研究還表明，QPE中的Li⁺溶劑化結構和導電機理與高濃度高濃度電解液相似，上述溶劑化結構通過電解質中溶劑化/去溶劑化過程的活化能（Ea）的實驗進一步驗證。這項工作為QPE的離子傳輸機制提供了新的見解，并將促進其在安全和高能電池中的應用。

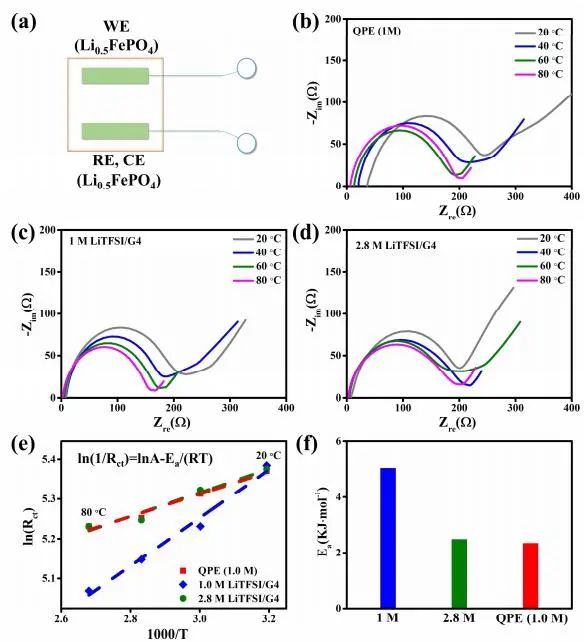

圖2. Li⁺ 溶劑化/去溶劑化的活化能實驗驗證

A new insight into the ionic conduction mechanism of quasi-solid polymer electrolyte through multispectral characterizations, Angewandte Chemie International Edition 2021. DOI: 10.1002/anie.202107648

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/25/3f07199f44/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南開陳軍院士最新Angew: 多光譜表征揭示準固態聚合物電解質離子導電機理

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南開陳軍院士最新Angew: 多光譜表征揭示準固態聚合物電解質離子導電機理

相關推薦
