免费观看成人毛片a片2008,人人妻人人澡人人爽人人sex网,gogogo高清在线观看免费

哈工大何偉東InfoMat: 用于實用鋰金屬電池的具有鋰潤濕和自氟化功能的聚苯并咪唑功能化電解質

鋰金屬被認為是最有前途的鋰電池負極材料。傳統的低極性商用聚丙烯/聚乙烯隔膜由于其剛性物理化學性質和鋰金屬的高反應性而無法支持高能量密度鋰負極的應用，導致致命的枝晶形成和與電解質的劇烈放熱反應。

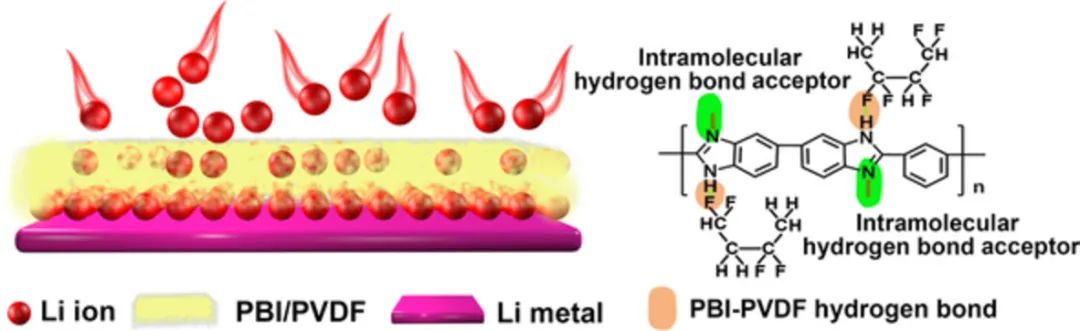

在此，哈爾濱工業大學何偉東教授等人通過用不可燃的聚苯并咪唑 (PBI) 對聚偏二氟乙烯 (PVDF) 隔膜進行功能化來構建安全的室溫固態電解質膜，從而開發出一種鋰潤濕、阻燃的二元聚合物電解質。

基于這種固體聚合物電解質 (SPE) 的無枝晶LiFePO₄電池25°C時在0.5 C (0.15 mA cm^-2)下提供127 mAh g^-1的放電容量，循環500次后容量保持率為87.5%。即使在 90°C下也能提供~85 mAh g^-1的容量，證明了PBI加入后熱穩定性大大增強。

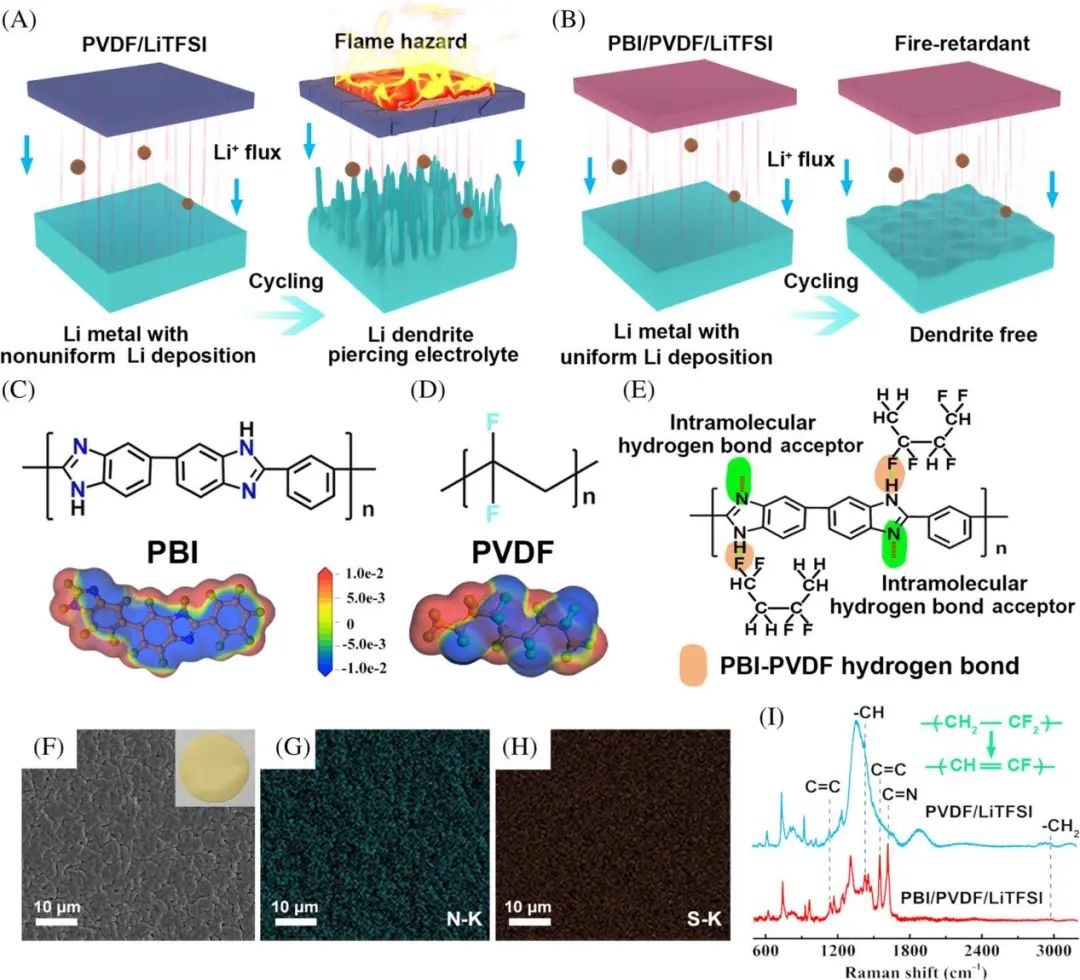

圖1. 固體聚合物電解質的分子結構和設計理念

相場模擬和DFT計算表明，PBI的帶負電荷的苯并咪唑鏈與鋰雙(三氟甲烷磺酰)亞胺 (LiTFSI) 具有較好的親和力，并與鋰負極具有重疊電子密度。這使得鋰離子在室溫下加速導電，并在電解液/鋰金屬界面上均勻電沉積。

SPE 還具有阻燃性，因為在路易斯堿咪唑環和 PBI 中苯并咪唑環的催化下，通過PVDF的脫氫/氟化在強熱條件下形成耐熱聚四氟乙烯和致密的阻熱石墨化碳層，而此前在傳統電解質中從未報道過這種耐火機制。

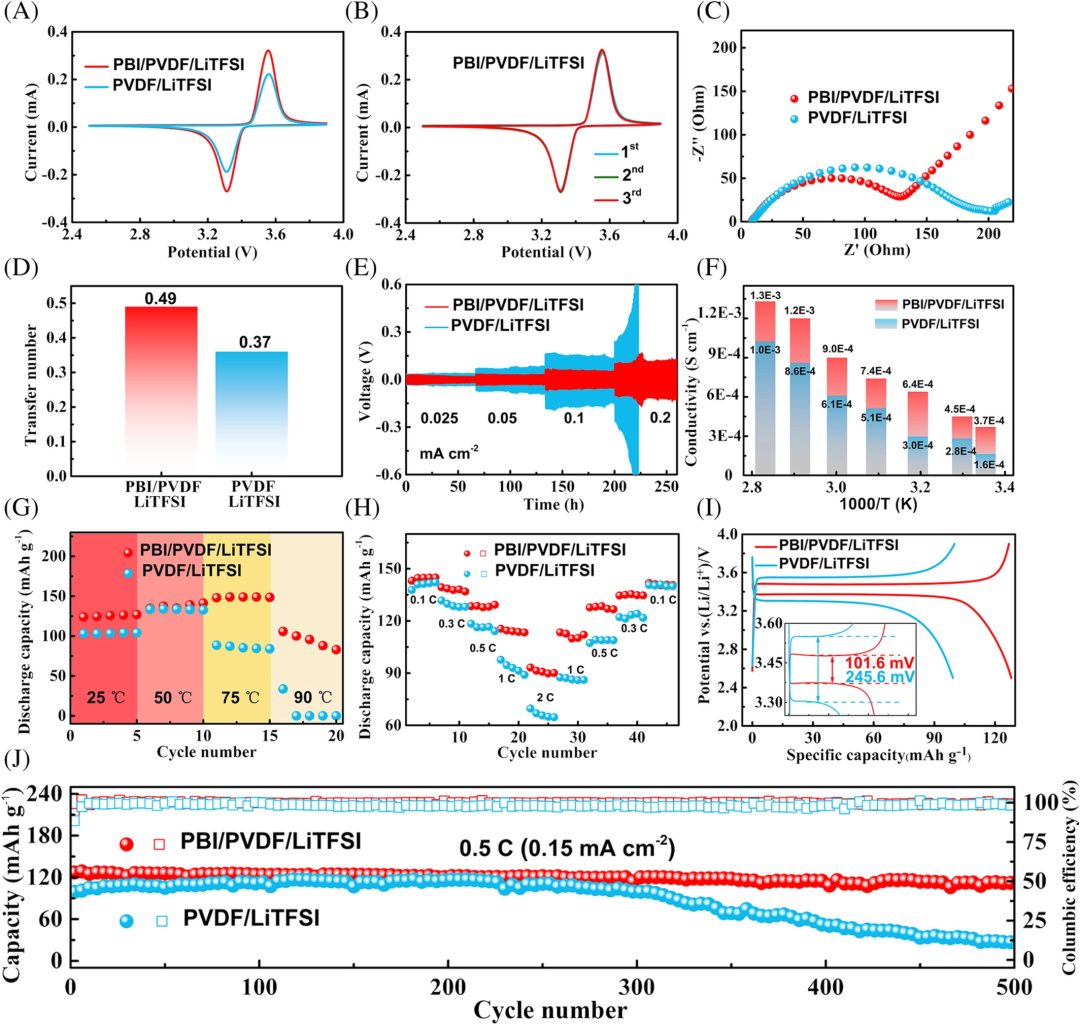

圖2. 基于該固體聚合物電解質電池的電化學性能

Polybenzimidazole functionalized electrolyte with Li-wetting and self-fluorination functionalities for practical Li metal batteries, InfoMat 2021. DOI: 10.1002/inf2.12247

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/24/1aa168f495/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

哈工大何偉東InfoMat: 用于實用鋰金屬電池的具有鋰潤濕和自氟化功能的聚苯并咪唑功能化電解質

相關推薦
