ABO3型鈣鈦礦是三元氧化物的一個(gè)大家族，作為固體氧化物燃料電池、催化和電化學(xué)應(yīng)用、氫膜、驅(qū)動(dòng)器、傳感器等材料繼續(xù)受到人們的關(guān)注。這類(lèi)材料因其適應(yīng)性強(qiáng)的材料特性和可調(diào)的物理特性而引起了人們的極大關(guān)注。盡管對(duì)CsNbO3 進(jìn)行了廣泛研究，但對(duì)于彈性性能、電子能帶結(jié)構(gòu)、電荷密度和光催化效率等重要方面的研究仍然嚴(yán)重缺乏，為了充分利用 CsNbO3 的潛在技術(shù)應(yīng)用，必須解決這些問(wèn)題。鑒于上述情況，Begum Rokeya大學(xué)M. Monira1和M.A. Helal探索了CsNbO3 的結(jié)構(gòu)、彈性、電子和光催化性能，以研究低壓和高壓下壓力對(duì)CsNbO3 物理特性的影響為本研究的主要目的。
本文使用CASTEP模塊，在密度泛函理論(DFT)框架下，利用平面波偽勢(shì)近似進(jìn)行了CNO的第一性原理計(jì)算。為了優(yōu)化材料的形狀，采用PBE形式的廣義梯度近似(GGA)來(lái)計(jì)算核心離子與價(jià)電子電相互作用產(chǎn)生的交換相關(guān)能。眾所周知，GGA-PBE近似低估了帶隙值，因此，電子計(jì)算也使用混合方法(如sx-LDA)進(jìn)行。在對(duì)多個(gè)切點(diǎn)(能量最小的地方)進(jìn)行評(píng)估后，選擇400 eV作為平面波切點(diǎn)進(jìn)行計(jì)算。對(duì)于布里淵區(qū)采樣，使用15×15×15 K點(diǎn)的Monkhrost-pack grid。基態(tài)原子組態(tài)的計(jì)算采用Broyden-Fletcher-Goldfarb-Shanno (BFGS)方法以及超聲贗勢(shì)方法。超聲贗勢(shì)方法將價(jià)區(qū)電子密度作為軟區(qū)，核區(qū)作為硬區(qū)來(lái)進(jìn)行材料的計(jì)算，其中切割能量顯著降低，計(jì)算效率顯著提高，采用CASTEP程序中包含的應(yīng)力-應(yīng)變法確定體模量、剪切模量和與單晶無(wú)關(guān)的彈性常數(shù)。
為了執(zhí)行贗原子計(jì)算，考慮了以下電子構(gòu)型：Cs為5s2 5p6 6s1, Nb原子為4s2 4p6 4d4 5s1, O原子為2s2 2p6。在幾何優(yōu)化時(shí)，設(shè)置了總能量為0.5 × 10?5 eV/原子，最大原子間力為0.01 eV/?，最大應(yīng)力為0.02 GPa，離子位移為5 × 10?4 ?的能量收斂。CsNbO3 屬于立方(空間群Pm-3m)晶體結(jié)構(gòu)。Cs、Nb和O原子在晶胞中的原子位置分別為(0，0，0)、(0.5，0.5，0.5)和(0，0.5，0)。

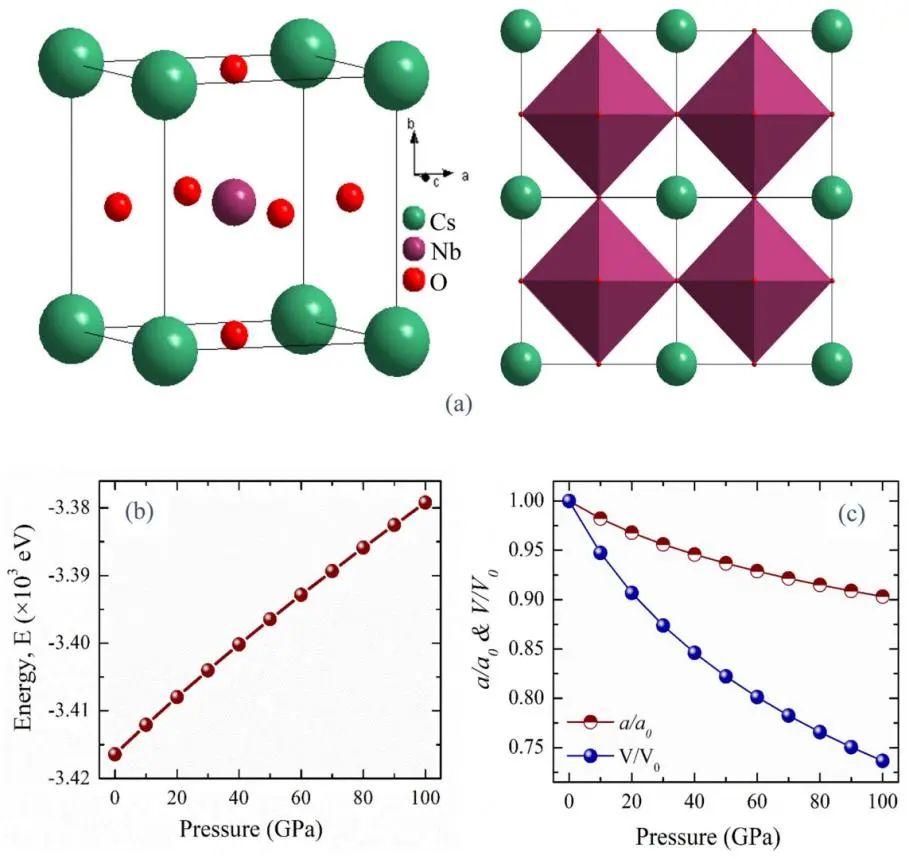

圖1a顯示了立方CsNbO3晶體結(jié)構(gòu)的三維和二維示意圖。利用Birch-Murnaghan狀態(tài)方程計(jì)算晶體的總能量相對(duì)于晶胞的體積，并對(duì)晶格常數(shù)、等溫體積模量和壓力導(dǎo)數(shù)進(jìn)行幾何優(yōu)化。圖1b顯示了CsNbO3與壓力相關(guān)的基態(tài)能量。由圖1b可知，CsNbO3的最小能量隨靜水壓力的增大而增大。圖1c顯示了在靜水壓力高達(dá)100 GPa時(shí)晶格常數(shù)和單元胞體積的函數(shù)。
在早期的研究中使用的“應(yīng)變-應(yīng)力”方法被用來(lái)計(jì)算彈性常數(shù)。由于CsNbO3的立方晶體結(jié)構(gòu)，得到了CsNbO3的三個(gè)獨(dú)立的彈性剛度常數(shù)C11、C12和C44。Cij (i, j=1, 2, 4)的壓力相關(guān)函數(shù)如圖2a所示。
圖1.(a) CsNbO3的三維和二維視圖；(b)壓力相關(guān)基態(tài)能量(E)；(c) CsNbO3的壓力相關(guān)歸一化晶格參數(shù)a/a0和體積V/V0。
不同壓力下Y、B、G的計(jì)算值見(jiàn)表2。由表1可以看出，在整個(gè)壓力范圍內(nèi)，在三個(gè)彈性模量（B、Y、G）中，雷酸鹽具有較大的Y值。

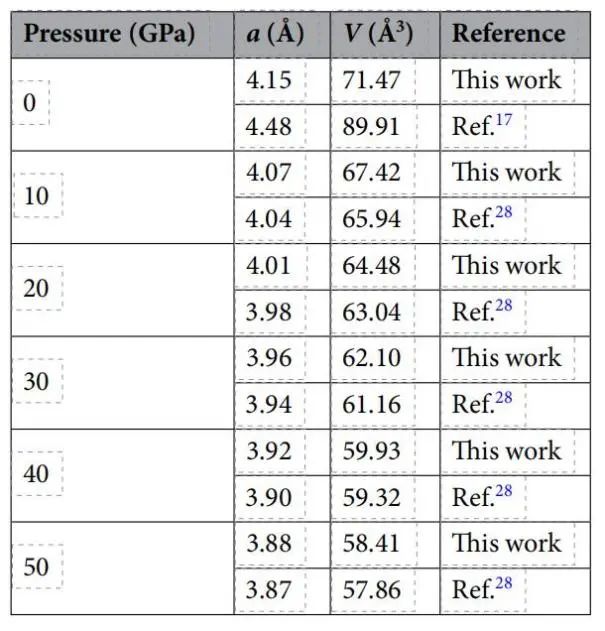

表1. CsNbO3的晶格參數(shù)(a)和單元容量(V)

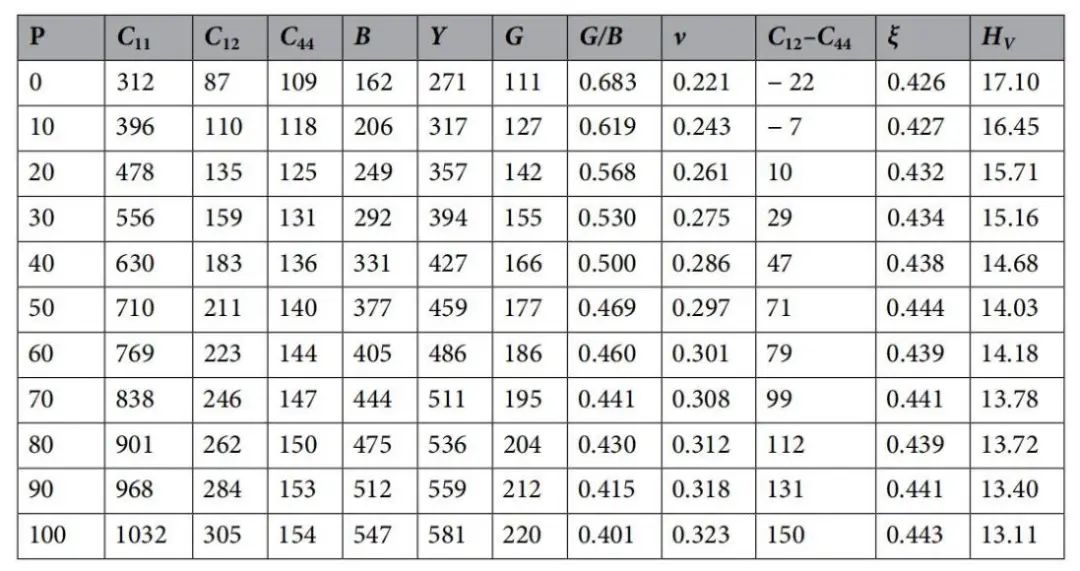

表2. CsNbO3在壓力下P（GPa）的彈性常數(shù)，Cij，彈性模量(B，G，Y)，彈性模量與剪切模量的比(G / B)，泊松比(v)，柯西壓力(C12-C44)，Kleinman參數(shù)(ξ)和維氏硬度(HV)。
ν、G/B和CP值(表2)預(yù)測(cè)材料在20 GPa以下具有延性，在大于20 GPa時(shí)表現(xiàn)為脆性，如圖3a和b所示。ξ = C11+8C12 / 7C11+2C12定義的Kleinman參數(shù)(ξ)是決定鍵彎曲和鍵拉伸對(duì)最小化外部壓力影響的重要參數(shù)，其取值范圍為0 ~ 146。圖3c所示ξ的所有計(jì)算值都預(yù)示著CsNbO3在所有外部壓力下均表現(xiàn)出明顯的鍵彎曲而非鍵拉伸。CsNbO3的維氏硬度隨壓力的計(jì)算值列在表2和圖3d中。隨著壓力的增加，材料的硬度呈下降趨勢(shì)，因?yàn)镚/B值越小，泊松比值越大，材料的硬度越低，反之亦然。高HV值預(yù)示著CsNbO3是一種堅(jiān)硬的材料，在機(jī)械應(yīng)用中很有用。
由計(jì)算可知，CsNbO3在整個(gè)壓力范圍內(nèi)具有較高的KIC值(圖3f)，即材料具有較高的抗斷裂擴(kuò)展能力或抗微裂紋能力。可加工性指數(shù)μM (=B/C44) 對(duì)于確定固體的潤(rùn)滑和塑性是很重要的。從圖3e可以看出，μM的值隨著壓力的增大而增大，證明了CsNbO3的高壓適用性。與其他材料相比，CsNbO3的μM值更大，這表明它具有優(yōu)異的潤(rùn)滑性能和更小的摩擦值，可用于設(shè)計(jì)工業(yè)機(jī)械。

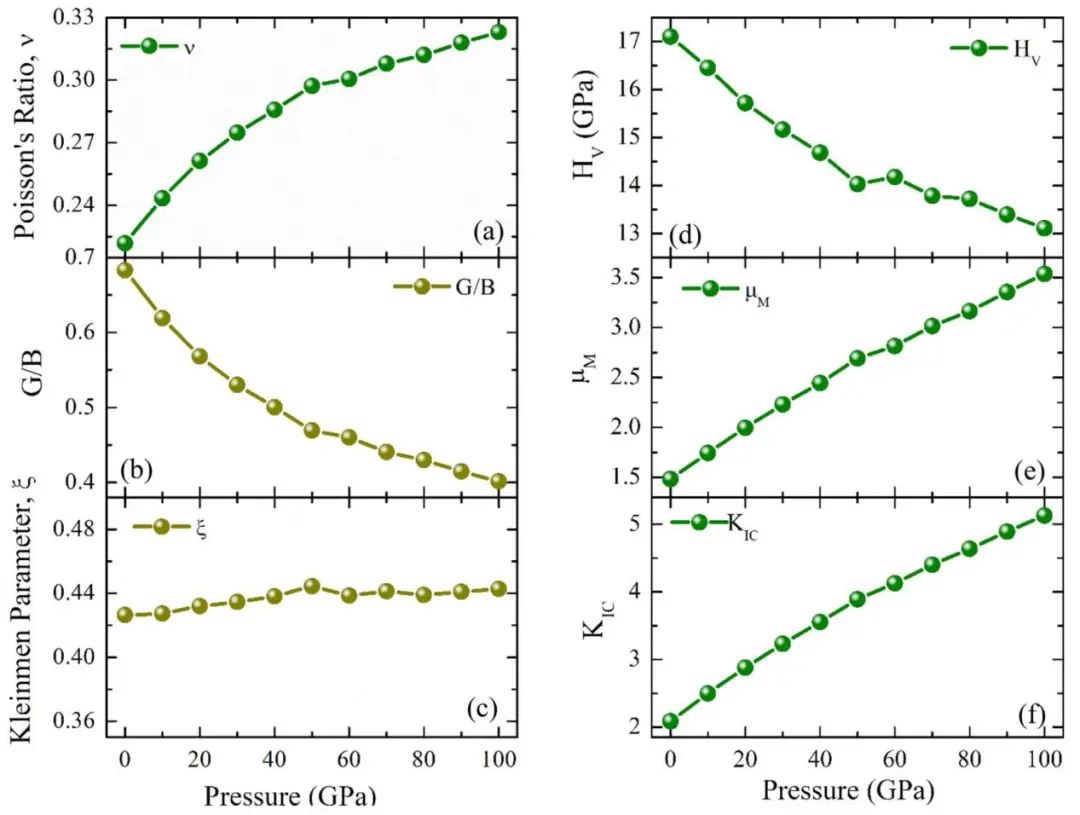

圖3. CsNbO3在的壓力下(a)泊松比，(b)彈性模量與剪切模量的比，(c)Kleinman參數(shù)，(d)維氏硬度，(e)可加工性指數(shù)，μM和(f)斷裂韌性，KIC硬度。
作者研究了CsNbO3的電子能帶結(jié)構(gòu)(圖4)，它描述了電子的能量E和動(dòng)量k的狀態(tài)。圖4顯示CsNbO3具有間接帶隙的半導(dǎo)體性質(zhì)。
一般來(lái)說(shuō)，間接帶隙半導(dǎo)體用于光伏器件應(yīng)用。計(jì)算的帶隙與先前的理論值吻合良好。眾所周知，GGA-PBE方法低估了帶隙值，因此，本文使用混合泛函方法(如sx-LDA)進(jìn)行計(jì)算，因?yàn)樗o出的帶隙值接近實(shí)驗(yàn)結(jié)果。
有趣的是，由于使用sx-LDA，帶隙值顯著增強(qiáng)到1.84 eV(圖4)。CsNbO3的帶隙預(yù)測(cè)了紅外探測(cè)器的應(yīng)用，并證實(shí)了其光活性特性。
圖4. 采用GGA-PBE和sx-LDA近似計(jì)算了CsNbO3在(a)零壓力和(b) 100 GPa下的電子能帶結(jié)構(gòu)。
圖5a描繪了CsNbO3的總態(tài)密度和偏態(tài)密度，以分析軌道對(duì)費(fèi)米能級(jí)的貢獻(xiàn)。如圖5a所示，在費(fèi)米能級(jí)(0 ~?6.9 eV)以下，價(jià)帶(VB)主要來(lái)自O(shè)原子的2p軌道的貢獻(xiàn)，這是眾所周知的氧化物基半導(dǎo)體。在VB的頂部也觀察到Cs-5p、Nb-4d和O-2p軌道之間的強(qiáng)雜化。
由圖5b可以看出，CsNbO3的帶隙在10 GPa時(shí)增大，之后隨著壓力的增加，帶隙開(kāi)始減小。由于電子-空穴對(duì)在壓力下變得更近，并且它們的庫(kù)侖相互作用最初不可忽視，帶隙變寬，導(dǎo)致動(dòng)能增加。
Mulliken居群分析提供了固體晶體系統(tǒng)中電荷、鍵長(zhǎng)和鍵居群的詳細(xì)信息，這有助于弄清楚電荷如何在鍵之間分布，以及材料的離子性和共價(jià)性。成鍵態(tài)和反鍵態(tài)分別負(fù)責(zé)正負(fù)鍵重疊居群。CsNbO3壓力下電荷、居布數(shù)、鍵長(zhǎng)計(jì)算數(shù)據(jù)見(jiàn)表3。
圖5. 零壓力下(a)總DOS的圖示，(b)CsNbO3帶隙的壓力變化。
表3. 計(jì)算CsNbO3的Mulliken有效電荷(e)、鍵占數(shù)和鍵長(zhǎng)(?)的壓力依賴(lài)值
從圖6a中可以看出，最大電子密度生長(zhǎng)在表現(xiàn)出強(qiáng)電子局域化的O原子周?chē)ｋS著壓力的增加，O原子周?chē)碾娮用芏仍黾樱@與Mulliken居群分析一致，從而導(dǎo)致O-O鍵的反鍵特征。電子密度的增加也是導(dǎo)致共價(jià)Nb-O鍵強(qiáng)度降低的原因。

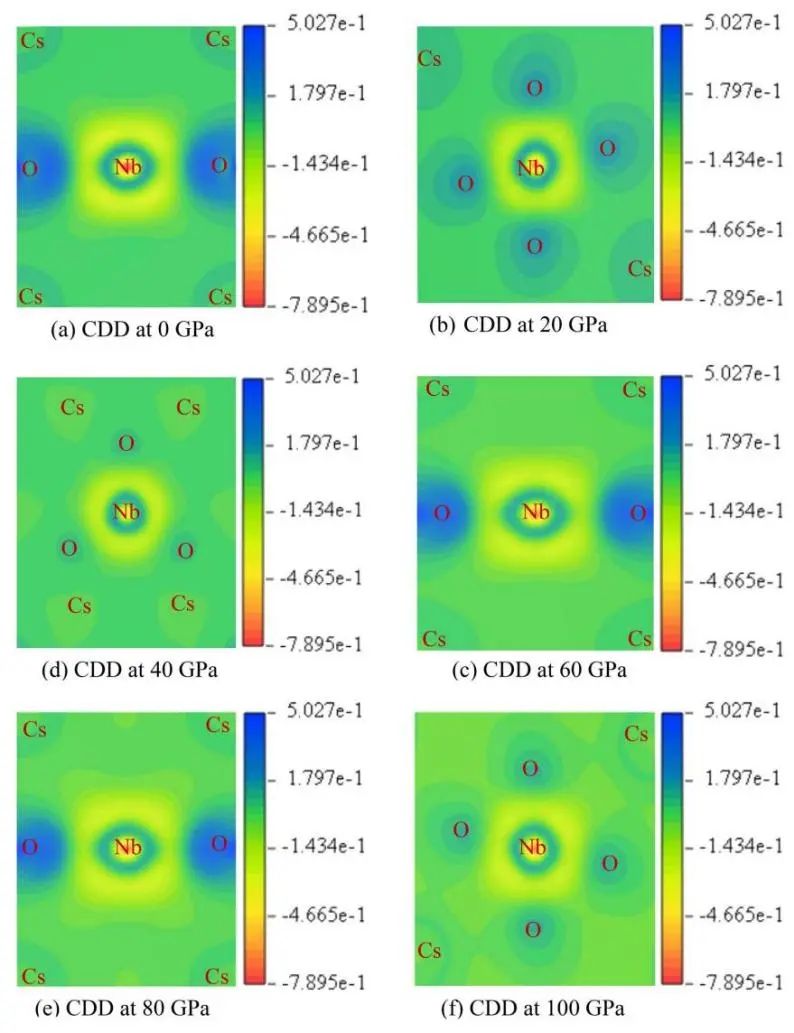

圖6. 在(a)零壓力、(b) 20 GPa、(c) 40 GPa (d) 60 GPa和(e) 80 GPa和100 GPa下的電子電荷密度（CDD）圖。
在圖7中，Eph表示光子的能量，Eph需要大于Eg。雷酸鹽電負(fù)性χ為5.12 eV。圖8a和b顯示了GGA-PBE和sx-LDA近似的雷酸鹽中VB和CB的帶邊勢(shì)。
表征光催化活性的帶邊電位受帶隙的影響很大，如圖8c所示。隨著壓力的增加，CB電位最初減小（變得更負(fù)），然后增加（約為10 GPa），并退出氫氣評(píng)價(jià)反應(yīng)的電位，即雷酸鹽失去其光催化能力。
從這些計(jì)算可以看出，在10 GPa雷酸鹽表現(xiàn)出最高的光催化效率，在高壓下，會(huì)停止光催化過(guò)程。

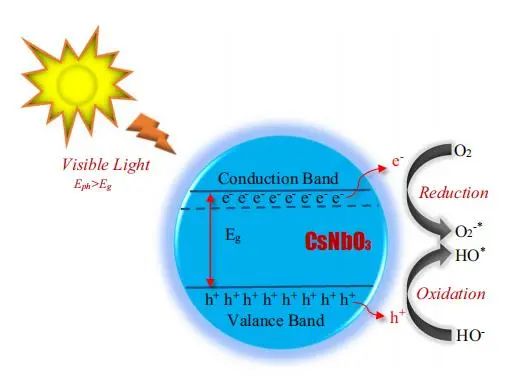

圖7. CsNbO3中的光活化和載流子轉(zhuǎn)移示意圖。

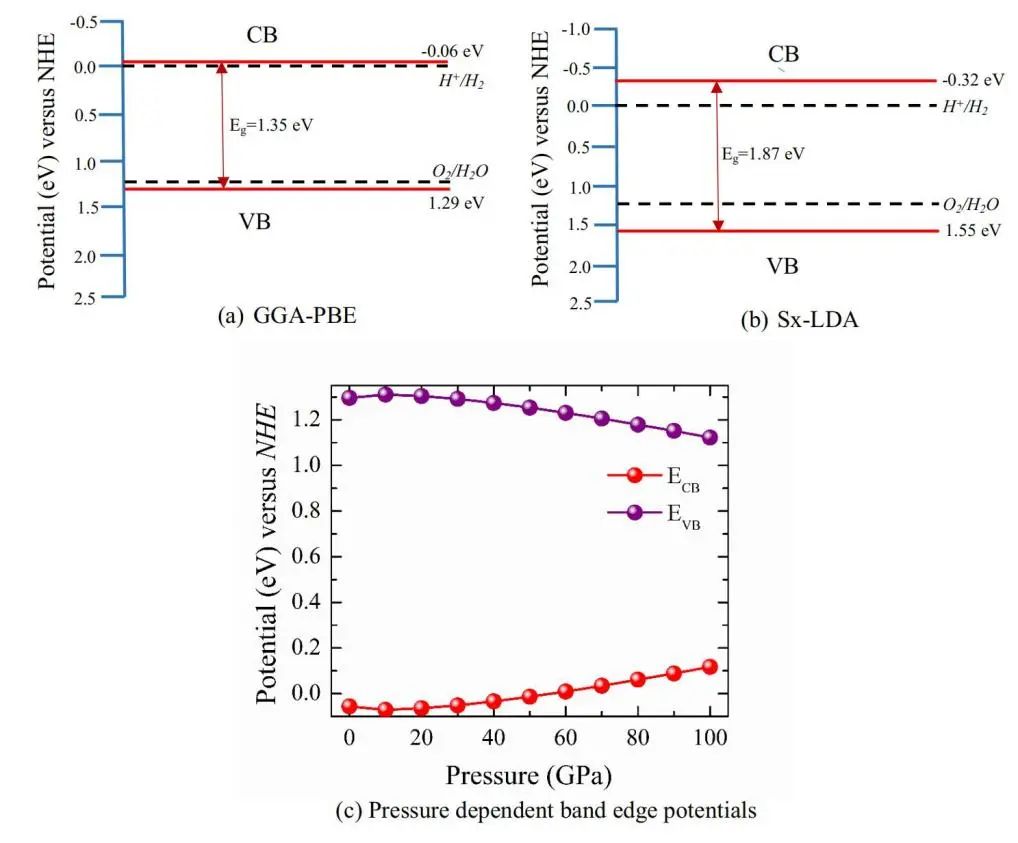

圖8. (a) 使用GGA-PBE計(jì)算的導(dǎo)帶最小值、ECB和價(jià)帶最大值，EVB和帶隙值，(b)使用sx-LDA計(jì)算的導(dǎo)帶最小值、ECB和價(jià)帶最大值，EVB和帶隙值，(c)CsNbO3的ECB和EVB的壓力相關(guān)變化。
本文利用密度泛函理論，研究了靜水壓力對(duì)CsNbO3結(jié)構(gòu)、彈性、電子和光催化性能的影響。彈性模量與剪切模量的比、泊松比、ξ壓力和Kleinman參數(shù)值證實(shí)了20 GPa以下的延性。本研究獲得了較高的斷裂韌性和可加工性指標(biāo)，顯示了良好的抗微裂紋力學(xué)性能和優(yōu)良的潤(rùn)滑性能，且電子能帶結(jié)構(gòu)揭示了化合物的半導(dǎo)體特性。兩種不同的方法分別為GGA-PBE和sx-LDA提供了1.35和1.87 eV的帶隙能量變化，估算的間接帶隙表明CsNbO3具有良好的光活性。
在壓力作用下，帶隙能量先增大到10 GPa，然后隨著壓力的增大逐漸減小。計(jì)算得到的Mulliken有效電荷、鍵數(shù)和鍵長(zhǎng)分別揭示了Nb-O和Cs-Nb良好的共價(jià)和反鍵特性，電子電荷密度計(jì)算結(jié)果與Mulliken居群分析結(jié)果吻合較好。載流子有效質(zhì)量較低，說(shuō)明CsNbO3具有良好的導(dǎo)電性和光催化活性。目前的計(jì)算結(jié)果有望為CsNbO3在各種器件應(yīng)用提供良好的理論基礎(chǔ)。
Monira M, Helal M A, Liton M N H, et al. (2023). Elastic, optoelectronic and photocatalytic properties of semiconducting CsNbO3: first principles insights[J]. Scientific Reports.
https://doi.org/10.1038/s41598-023-36875-x
計(jì)算內(nèi)容涉及OER、HER、ORR、CO2RR、NRR自由能臺(tái)階圖、火山理論、d帶中心、反應(yīng)路徑、摻雜、缺陷、表面能、吸附能等。
點(diǎn)擊閱讀原文，立即咨詢(xún)計(jì)算！
原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/21/e827282fc1/
-透明背底.png)
