青柠影视在线观看免费,西西人体44,女人被添全过程a片试看v

雙(六甲基二硅疊氮)鎂（Mg(HMDS)₂）基電解液與鎂（Mg）金屬負極具有良好的相容性，是目前備受關注的可充電Mg電池候選材料。然而，通常的Mg(HMDS)₂與氯化鹽的組合會導致電池組件嚴重的腐蝕，負極穩定性低等問題，嚴重限制了其實際應用。

在此，新加坡科技研究局（A*STAR）Zhi Wei Seh等人首次報道了一種在1,2-二甲氧基乙烷（DME）中的無氯化物Mg(HMDS)₂基電解液。

采用四丁基硼氫化銨（TBABH4）作為除濕劑，通過化學控制微水含量，Mg(HMDS)₂– DME電解液在鍍鎂/剝離中表現出優異的電化學性能，在150次循環中平均庫侖效率達到98.3%，且對電池組分無腐蝕性。

圖1. 含該改性電解液的鎂半電池性能

此外，鎂金屬負極的表面分析和深度分析揭示了在負極-電解液納米界面處形成了堅固的固體電解質界面（SEI），這使得鎂電鍍/剝離可逆發生。

該電解液還表現出與硫化銅納米材料正極的良好相容性，其初始放電容量高達261.5 mAh g^-1。總之，由于其無腐蝕性和高負極穩定性，Mg(HMDS)₂ + TBABH₄代表了一種有前途的無氯化物電解液體系。

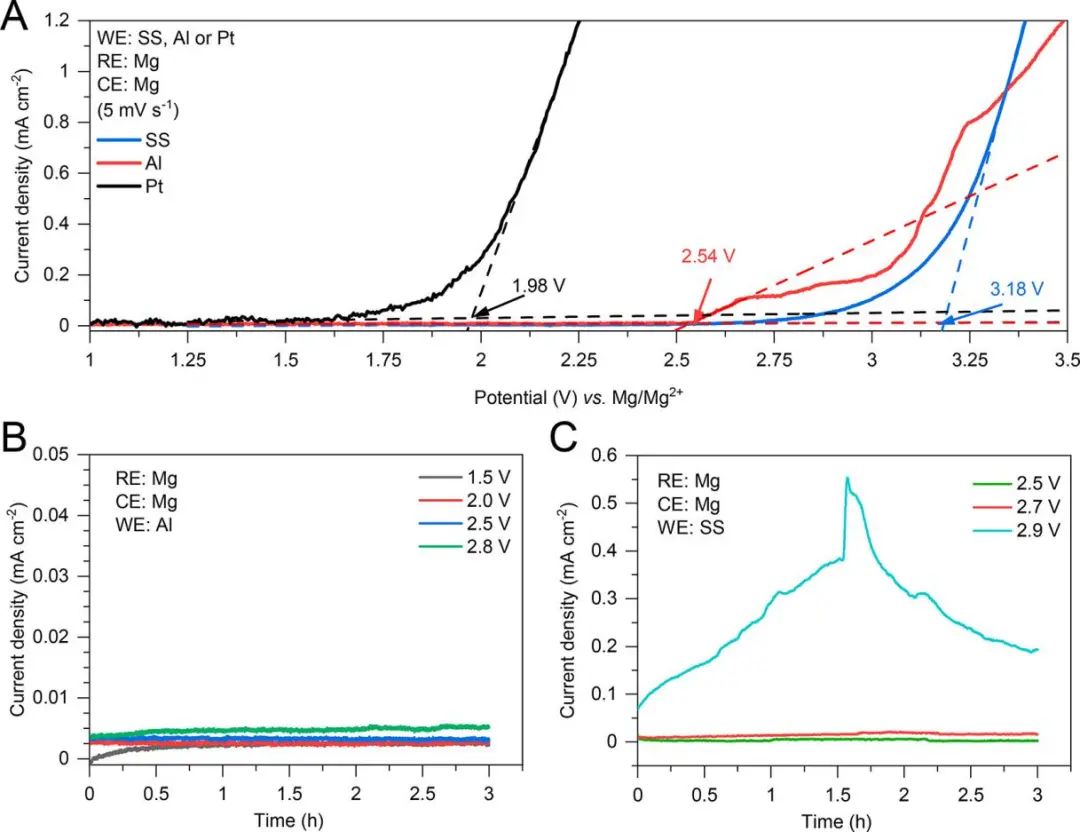

圖2. 改性電解液中負極的穩定性

Using a Chloride-Free Magnesium Battery Electrolyte to Form a Robust Anode-Electrolyte Nanointerface, Nano Letters 2021. DOI: 10.1021/acs.nanolett.1c02655

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/17/86614cfcd6/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nano Lett.：無氯化物鎂電池電解液形成的堅固負極-電解液納米界面

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nano Lett.：無氯化物鎂電池電解液形成的堅固負極-電解液納米界面

相關推薦
