亲嘴扒胸摸屁股激烈视频,女人脱精光直播app大全,最全av导航

Appl. Catal. B: 晶格氧參與可控電化學誘導的晶相-非晶相以提高電催化OER性能

用于水分解OER反應的晶態–非晶態相的發展并沒有取得重大進展，其潛在催化機制仍未被明確闡釋。基于此，南京工業大學邵宗平團隊基于在析氧反應(OER)后高價立方鈣鈦礦可以保持結晶形，而Ruddlesden-Popper(RP)鈣鈦礦傾向于變成無定形，通過電化學誘導在雜化La_0.33SrCo_0.5Fe_0.5O_x(H-LSCF) 納米纖維中構建晶態–非晶態相作為OER電催化劑。La_0.33SrCo_0.5Fe_0.5O_x納米纖維觸發了一種特殊的晶格–氧激活機制，能夠表現出優異的 OER 性能。

作者通過靜電紡絲法合成了立方鈣鈦礦SrCo_0.5Fe _0.5O_{3- δ}(SCF) 納米纖維，向SCF的A位引入部分La³⁺離子RP型的LaSrCo_0.5Fe _0.5O_4-δ(LSCF)。通過控制摻入La³⁺離子的量就能很好地調節電極中晶相–非晶相的含量。La_0.33SrCo_0.5Fe_0.5O_x(H-LSCF) 納米纖維具有更好的固液接觸、更高的電子傳輸能力和更大的電化學活性面積。

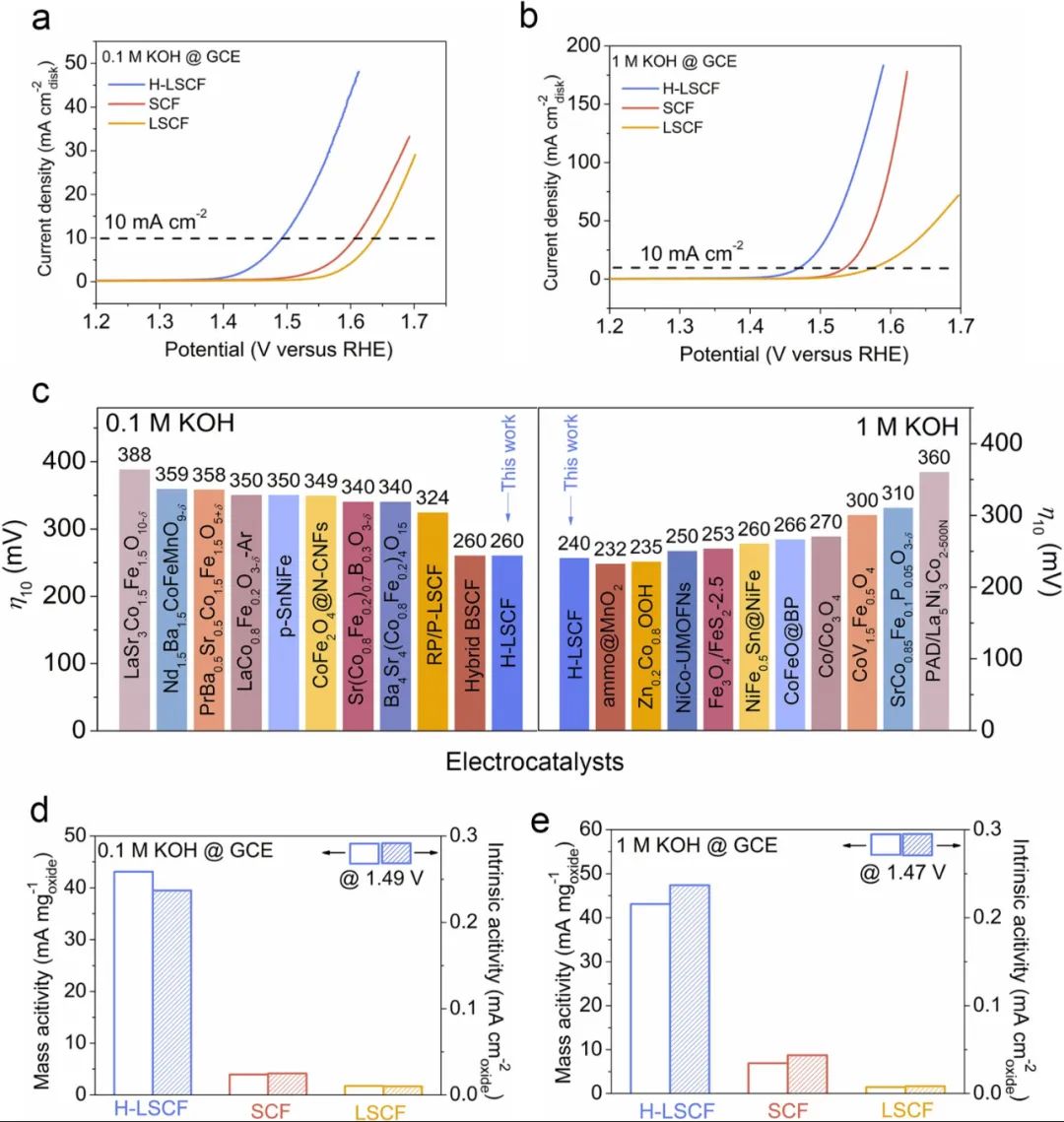

La_0.33SrCo_0.5Fe_0.5O_x(H-LSCF) 納米纖維大部分為立方鈣鈦礦和小部分的RP型鈣鈦礦構成，在OER反應后分別會保持晶體結構和趨于無定型。這種OER誘導的晶態–非晶態組合結構表現出優異的OER活性和穩定性。在0.1 M和1 M KOH溶液中，電流密度為10 mA cm^-2時，過電位分別為260 mV和240 mV，并且穩定時間分別為80 h和60 h。為可持續能源系統中電化學誘導晶態–非晶態的設計提供了啟示。

Exceptionallattice-oxygen participation on artificially controllableelectrochemistry-induced crystalline-amorphous phase to boost oxygen-evolvingperformance. Applied Catalysis B: Environmental ,2021, DOI: 10.1016/j.apcatb.2021.120484.

https://doi.org/10.1016/j.apcatb.2021.120484

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/16/d76d3a2b47/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Appl. Catal. B: 晶格氧參與可控電化學誘導的晶相-非晶相以提高電催化OER性能

相關推薦
