国产自拍在线,日本久久久久亚洲中字幕,国产AV一区二区精品久久凹凸

南科大盧周廣AEM: 葡聚糖硫酸鋰粘結劑實現4.6V高壓下穩定的LiCoO2正極

高壓LiCoO₂是5G時代超高能鋰離子電池極具吸引力的正極材料。然而，LiCoO₂的實際應用在很大程度上受到高壓下不穩定結構的阻礙。

在此，南方科技大學盧周廣教授等人提出了一種新方法，通過用葡聚糖硫酸鋰 (DSL) 代替傳統的PVDF粘結劑在4.6 V下穩定LiCoO₂循環。

電化學測試結果表明，基于DSL的LiCoO₂電極可以在4.6 V下穩定循環，在0.1C時可逆容量大于200 mAh g^-1，庫侖效率接近100%，在0.5C時超過100次循環后容量保持率為93.4%。優異循環性能歸因于DSL粘結劑在 LiCoO₂表面原位形成均勻的涂層顆粒，從而有效抑制界面降解和電解液分解。

此外，DSL粘結劑通過提高Co-O鍵的穩定性，大大增強了LiCoO₂在高壓下的結構穩定性，進一步抑制了4.55 V以上時從O3相到H1-3相的有害相變。相比于傳統PVDF粘結劑，更少劑量的DSL僅通過常見的共混方法就可以形成均勻的涂層。這項研究為開發高性能超高壓LiCoO₂正極提供了有效的策略。

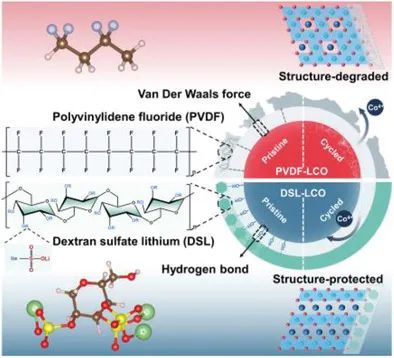

圖1. PVDF和DSL粘結劑的不同粘結特性

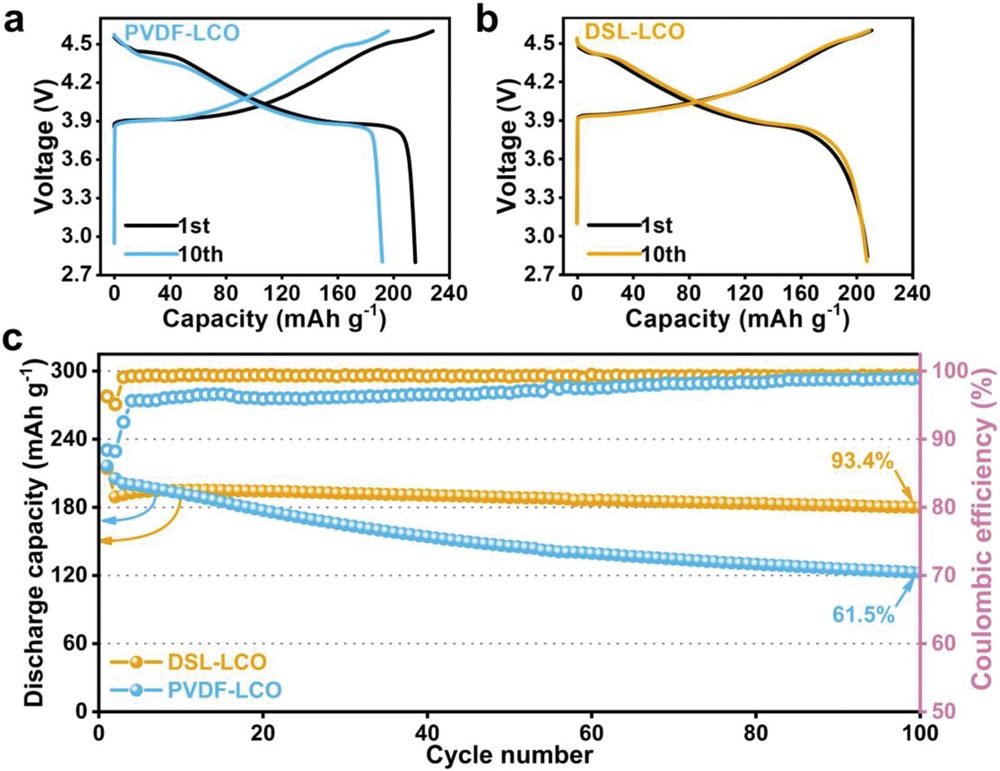

圖2. PVDF-LCO和DSL-LCO電極的電化學表征

Dextran Sulfate Lithium as Versatile Binder to Stabilize High-Voltage LiCoO₂ to 4.6 V, Advanced Energy Materials 2021. DOI: 10.1002/aenm.202101864

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/16/06505a1f6f/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

南科大盧周廣AEM: 葡聚糖硫酸鋰粘結劑實現4.6V高壓下穩定的LiCoO2正極

相關推薦
