婷婷伊人久久大香线蕉av ,wc女厕撒尿tv女厕偷拍,翁公和在厨房猛烈进出

金屬負極在能量密集型電池中的實際部署受到與非質子電解質接觸的熱力學不穩定界面、基底的結構坍塌以及它們對金屬沉積物的親和力不足的阻礙。

西北工業大學馬越等提出了具有單分散、超細Sn₄P₃納米粒子封裝的機械柔性、輕質(1.2 mg cm^-2)碳納米纖維支架作為沉積基底(Sn₄P₃ NP@CNF)，以實現高達4 mAh cm^-2的高面積鈉負載量。

西工大馬越EEM：面向高能量/高可逆鈉金屬電池的親鈉柔性支架

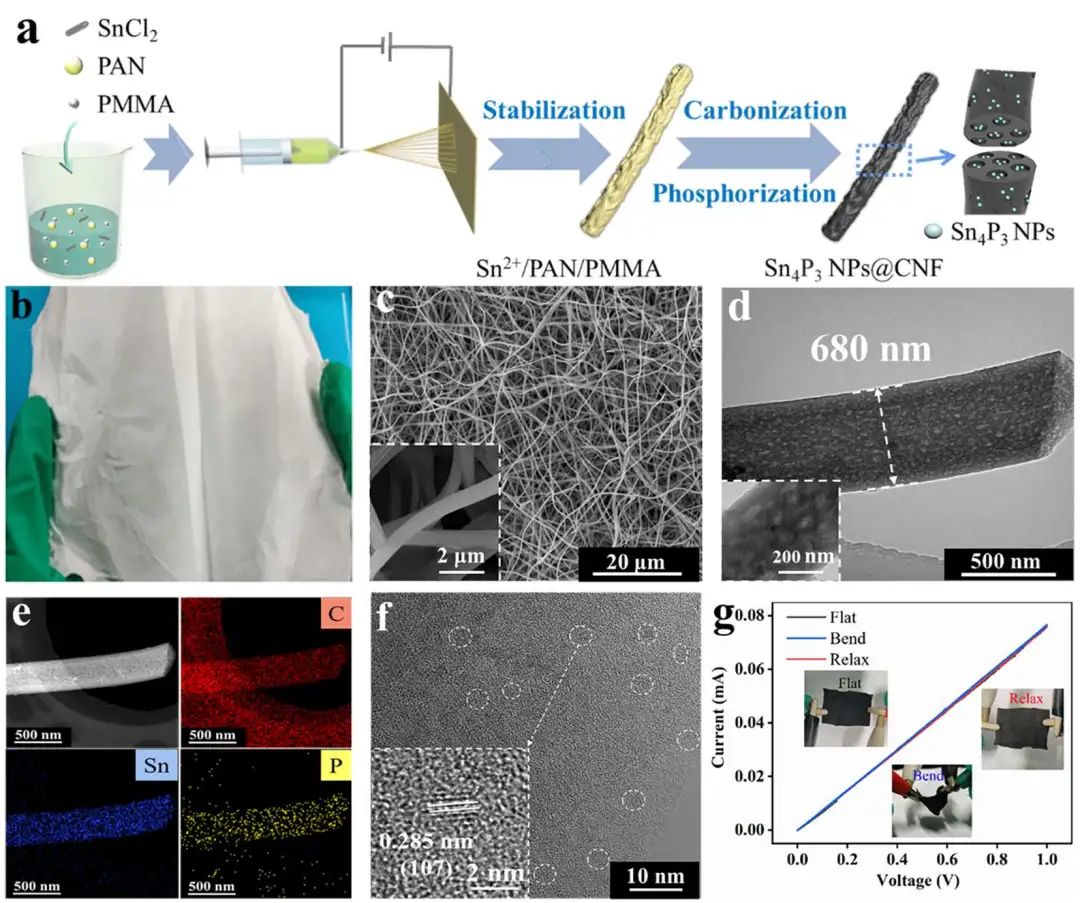

圖1. 材料制備及表征

這種配置設計在空間上將均勻分布的約2-5 nm的Sn₄P₃納米顆粒(NPs)限制在中孔內，以抑制合金化過程的體積膨脹并減少它們與電解質的直接接觸。基于密度泛函理論(DFT)的第一性原理計算表明，合金化誘導的非均相中間體（Na₃P和Na₁₅Sn₄）可作為親鈉位點來增強Na親和力。同時，多孔CNF調節異質合金化過程并限制沉積物沿納米纖維方向的傳播。

西工大馬越EEM：面向高能量/高可逆鈉金屬電池的親鈉柔性支架

圖2. 半電池性能

因此，Sn₄P₃ NP@CNF電極可以保持可逆的高容量負載（1 mA cm^-2時為4 mAh cm^-2）、高平均庫侖效率（CE，99.6%）和低電壓滯后（26 mV）。

此外，通過精確控制與NaVPO₄F正極（8.7 mg cm^-2）的配對，Sn₄P₃ NP@CNF負極（1* Na過量）的實際可行性在2 mAh單層原型軟包電池中得到驗證，它在各種機械彎曲狀態實現了261.8 Wh kg^-1的能量密度和1047.2 W kg^-1的最高功率輸出（基于活性材料計算），經過150次循環的容量保持率為95.7%。

西工大馬越EEM：面向高能量/高可逆鈉金屬電池的親鈉柔性支架

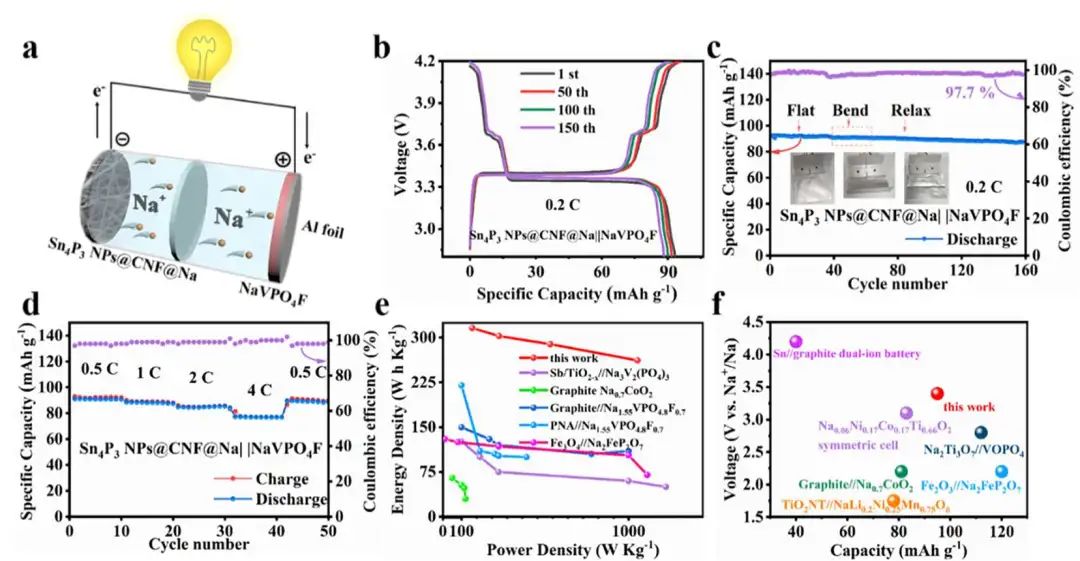

圖3. 全電池性能

Affinity-Engineered Flexible Scaffold towards Energy-Dense, Highly-Reversible Na Metal Batteries. Energy & Environmental Materials 2022. DOI: 10.1002/eem2.12350

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/ac4f6a9367/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

西工大馬越EEM：面向高能量/高可逆鈉金屬電池的親鈉柔性支架

相關推薦
