久久久一本精品99久久精品66,丰满岳乱妇在线观看中字无码,女bbbb槡bbbb槡bbbb

金屬鋅負極 (MZAs) 上的尖端誘導枝晶從根本上降低了水系鋅金屬電池 (ZMB) 的可充電性。如何以更環保、更經濟和可擴展的方式解決MZA的棘手問題并具有更好的可行性，仍然是一個巨大的挑戰。

在此，安徽大學胡海波教授、吳明在教授等人首次提出了一種由可再生、低成本、環境友好的3D交織細菌纖維素組成的有趣離子篩（IS），通過原位自組裝途徑沉積在MZA（Zn@IS）表面，可有效抑制 MZA 上的枝晶生長。

詳細的實驗表征及分子動力學/DFT計算證明，與配位水相比，IS與Zn²⁺的相互作用更強，從而打破了水合Zn²⁺的溶劑化平衡，促進了[Zn(H₂O)₆]²⁺的去溶劑化。同時，由于涂層排斥大量的配位水，MZAs與電解液之間的界面自由水較少，有效削弱了析氫副反應。此外，具有豐富納米孔作為離子通道的IS涂層可使Zn²⁺離子通量均勻化，有助于Zn均勻沉積。

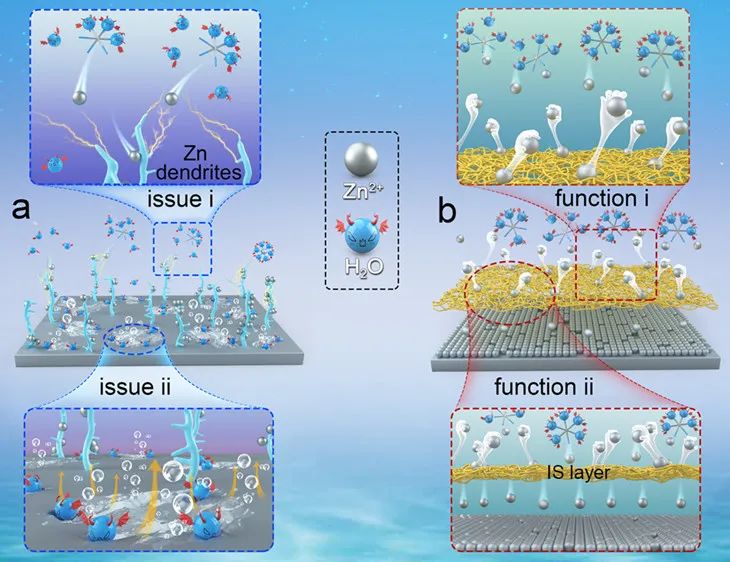

圖1. IS涂層的原位自組裝策略示意圖及表征

正如預期的那樣，與原始Zn||Zn對稱電池（僅300 h過電位就從127.2迅速增大到376.8 mV）相比，Zn@IS||Zn@IS電池在3000 h（0.25mAh cm^-2）下具有更出色的電鍍和剝離穩定性，觀察到的過電位僅略有增加（從73.5增加到78.1mV）。

隨后，與進一步設計的碳納米管（CNT）@MnO₂正極配對，得到的全ZMB的循環性能（0.5 A g^-1下循環3000次后容量保持率為73.3%）遠優于基于原始MZA的電池（僅為21%），驗證了Zn@IS負極作為原始MZA的替代電極以提高ZMB的可充電性能的可行性。該研究提供了一種簡單但高效的保護協議以加強MZA 的電化學可逆性，從而縮小ZMB可充電性的現實與商業需求之間的差距。

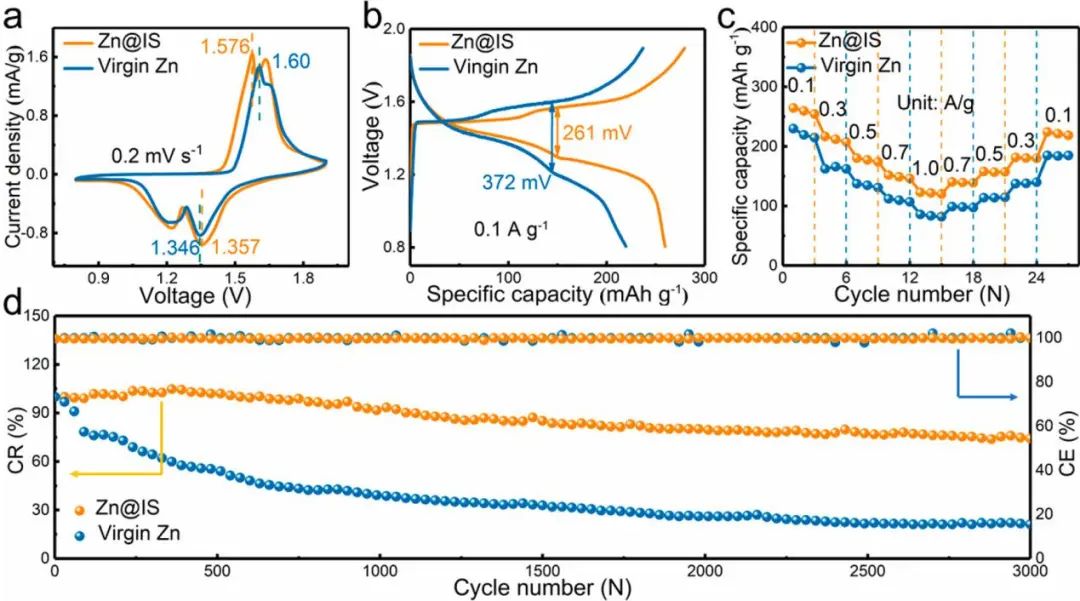

圖2. 基于原始Zn和Zn@IS負極的ZMB性能對比

Ion Sieve: Tailoring Zn²⁺ Desolvation Kinetics and Flux toward Dendrite-Free Metallic Zinc Anodes, ACS Nano 2021. DOI: 10.1021/acsnano.1c08638

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/7c28e7b3b0/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

胡海波/吳明在ACS Nano: 首次報道！離子篩涂層實現無枝晶金屬鋅負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

胡海波/吳明在ACS Nano: 首次報道！離子篩涂層實現無枝晶金屬鋅負極

相關推薦
