性教育电影在线观看,女人撩起双乳喂给男人图片,三年片在线观看高清完整版

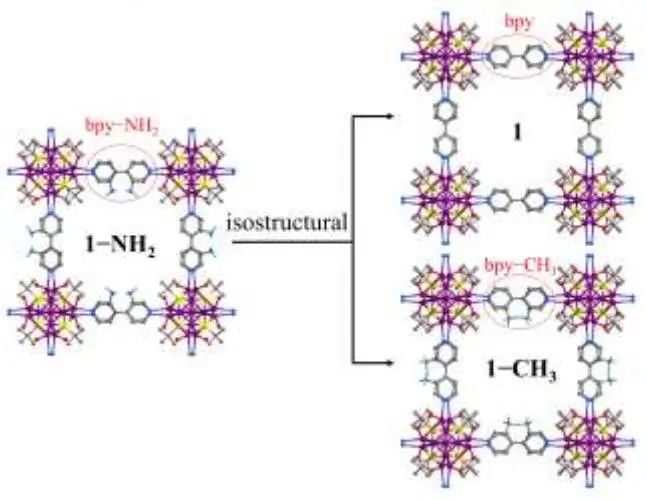

將煙氣中的CO₂捕獲能力和電化學CO₂還原反應（eCO₂RR）活性位點整合到催化劑中是一種有效的碳中和策略，但難度很大。結合混合氣體突破實驗和eCO₂RR實驗，中山大學陳小明院士和廖培欽教授等人報道了基于Ag₁₂團簇的金屬-有機骨架（1-NH₂，又名Ag₁₂bpy-NH₂），同時具有CO₂捕獲位點作為“CO₂中繼”和eCO₂RR活性位點，不僅利用其微孔高效捕獲模擬煙氣中的CO₂，還可以將吸附的CO₂的eCO₂RR催化成CO，其CO₂轉化率高達60%。

在模擬煙氣下，其eCO₂RR性能（在極低的電池電壓-2.3 V下，商用電流密度為120 mA cm^-2，300 h的法拉第效率（FE_CO）為96%，全電池能量轉換效率為56%），接近100% CO₂氣氛下的eCO₂RR性能，高于所有報道的在100% CO₂氣氛下的高電位催化劑的eCO₂RR性能。

通過operando ATR-FTIR，作者研究了電解過程中產生的中間體。對于1-NH₂，隨著電解時間的增加，在2330和2360 cm^-1處出現了兩條較弱的譜帶，可歸屬于氣態CO₂。同時，在1172和1396 cm^-1處的兩個吸收峰可分配給關鍵中間體*COOH，對于還原CO₂生成CO至關重要。

對于1和1-CH₃，1396 cm^-1處的波段強度隨著電解時間的增加而增加，表明*COOH中間體的形成。結果表明，三種催化劑催化的eCO₂RR所涉及的關鍵中間體相同。

通過DFT計算，作者揭示了CO₂向*COOH和*CO中間體的轉變。*COOH和*CO中間體對1，1-CH₃和1-NH₂的吸附能幾乎相同，說明這些MOFs中eCO₂RR活性位點的活性相同。這些MOFs具有相同的催化活性位點Ag₁₂，并且1-NH₂中胺基與*COOH中間體之間的距離過長，難以形成有效的氫鍵。因此，1-NH₂的eCO₂RR性能遠好于1和1-CH₃，應該與eCO₂RR能否大量發生在孔表面有關，而不是與eCO₂RR活性位點的催化活性有關。

Simultaneous Capture of CO₂ Boosting Its Electroreduction in the Micropores of a Metal-organic Framework. Angew. Chem. Int. Ed., 2023, DOI: 10.1002/anie.202311265.

【做計算找華算】

計算內容涉及材料結構、電位、容量、電導率、離子擴散，過渡態+AIMD、吸附、HOMO/LUMO、離子溶劑化配位結構、固態電解質鋰離子通道、催化活性能、反應路徑計算、OER、HER、ORR、自由能等。

添加下方微信好友，立即咨詢：

電話/微信：17324416960

點擊閱讀原文，立即咨詢計算！

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/60f84e41a7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

陳小明院士/廖培欽Angew：MOF助力捕獲CO2并電還原

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

陳小明院士/廖培欽Angew：MOF助力捕獲CO2并電還原

相關推薦
