末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!

人物簡介

她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!

孟穎(Ying Shirley Meng)教授供職于加州大學圣地亞哥分校,她是能源技術扎布爾講座教授及材料科學與納米工程教授、能源存儲與轉換實驗室(LESC)首席研究員。于2005年取得新加坡-麻省理工聯合培養微納米系統博士學位,隨后在麻省理工學院進行博士后工作并擔任研究科學家。曾榮獲國際電池協會電池研究獎(2019年)、美國化學學會應用材料與界面青年研究者獎(2018年)、IUMRS新加坡青年科學家研究獎(2017年)、電化學學會C. W. Tobias青年研究者獎(2016)和NSF CAREER獎(2011)等。她是世界上在能源存儲和轉換納米材料領域的頂尖專家之一,致力于推動能源向高效和可持續的能源存儲技術過渡。
這兩個月,孟教授的成果頻繁登上頂刊,發表了一篇Science,兩篇Nature Energy!一起來看一下吧!
一、全固態純硅負極
2021年9月24日,加州大學圣地亞哥分校孟穎教授和陳政教授在Science發表重磅成果,Carbon-free high-loading silicon anodes enabled by sulfide solid electrolytes,利用硫化物固體電解質(SSE)實現了穩定的無碳高負載硅陽極。在本工作中,μSi||SSE|NCM811電池中使用了由99.9 wt % μSi組成的μSi電極,以克服μSi的界面穩定性挑戰和全固態電池(ASSBs)當前的密度限制。在5 mA cm-2下,對μSi-NCM811全電池進行循環后發現,在500次循環后可以提供80%的容量保留,這表明ASSBs使用的μSi的整體耐用性。
鋰電Science,全固態電池再突破!
她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!
二、堆疊壓力的大作用
2021年10月18日,孟穎教授、Chengcheng Fang和愛達荷國家實驗室Boryann Liaw等人在Nature Energy上發表文章,對使用液態電解質的鋰金屬電池的堆疊壓力進行了定量研究,揭示了這一長期被人忽略的參數對鋰金屬沉積和剝離行為的影響。在350 kPa下,作者獲得了具有理想柱狀形貌和最小表面積的超致密Li沉積(99.49%的電極密度),并使其在循環過程中具有高度可逆的非活性Li形成,在室溫下快速充電(4mA cm-2)實現了>99%的庫侖效率。
孟穎Nature Energy:電池這個參數至關重要,別忽略!
她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!
三、如何實現鋰金屬庫侖效率>99.9%
就在最近,2021年10月20日,孟穎教授聯合MIT邵陽教授和Gallant教授在Nature Energy再度發表綜述文章,這個綜述回顧了鋰金屬電池電解液的發展,并對未來如何實現庫侖效率大于99.9%的鋰負極提出了展望。接下來,我們對這篇文章進行解讀。
她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!
經過幾十年的發展,鋰金屬仍然不能用作商用可充電電池的陽極。理論上,鋰金屬電池能量密度(約2000Wh l-1,與金屬氧化物陰極匹配)滿足未來電動汽車的目標(>750Wh l-1)。然而,對可逆性的極致要求,要求庫侖效率(CE)超過99.95%,甚至超過99.99%,才能在1000個周期內保持80-90%的容量,但這是一個尚未實現的目標。
CE的定義是可以從負極上電化學剝離的鋰的量與之前電鍍的鋰的量之比。
在液體電解質中,Li可逆性的限制以及CE的限制是由于電解質在Li電位下的熱力學不穩定性造成的。到目前為止,還沒有電解質能夠使CE以超過99.9%的CE循環1000次。
但是,回顧歷史,Li的CE一直是在提高的,有兩個原則指導了電解質設計:
第一,抑制鋰上不利的溶劑還原(例如,使用醚而不是碳酸酯);
第二,選擇性地促進某些涉及溶劑和/或鹽的反應,以達到被認為有利于鋰可逆性的特定SEI相。
因此,許多有前途的系統比以往任何時候都更接近99.9%CE的目標,甚至近年來在部分循環中突破了99.9%。

鋰金屬電池電解液的發展史

她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!

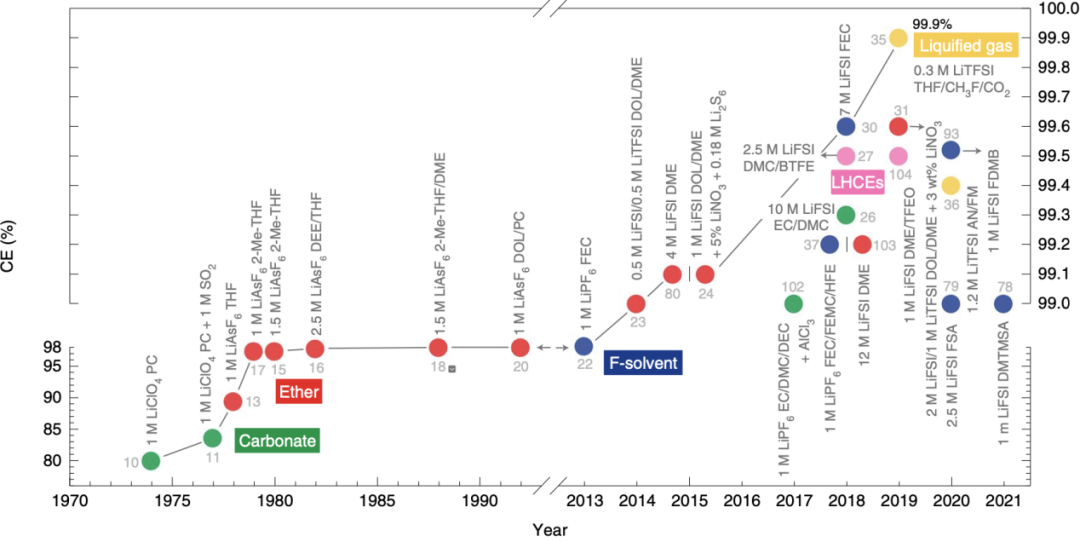

圖1. 歷史上鋰金屬電池中的電解液的改善策略
圖1回顧了鋰金屬電池電解液的發展史,電解液的發展大致經歷了這么幾個階段:
1、碳酸酯基電解液。1974年,1 M LiClO4/碳酸丙烯酯(PC),CE達到約80%。隨后可以使用添加劑實現適度改進(CE = 83.6%,1977年),但碳酸酯溶劑因其強極性碳氧鍵和無法形成保護性SEI而與鋰特別不穩定。
2、醚類電解液。弱極性、更穩定的醚取代碳酸酯導致CE的大幅增加,1M LiAsF6/四氫呋喃(THF)的CE為89.4%(1978),次年1-1.5M LiAsF6/2-甲基四氫呋喃的使用,達到97.4%的CE。后來引入了醚基混合物,如二乙醚(DEE)/THF(CE = 97.6%,1982年)。但是之后CE的改善停滯了20多年,因為鋰離子進展很大,鋰金屬的研究被擱置。
3、氟化電解液。2010年左右,鋰金屬電池研究重新興起,人們發現氟化電解質可以使CE突破99%。LiFSI和LiTFSI被廣泛用作電解液的鹽,還有雙鹽體系,此外,這些鹽的溶解度更高,能夠形成獨特的溶劑化結構,有利于穩定的SEI的生成。除了鹽的氟化,電解液也氟化,比如FEC的使用,7 M LiFSI/FEC可以達到99.6%的CE(2018年),此期間,很多研究者使用了電解質工程策略,使用多組分電解質配方和非傳統溶劑,比如2 M LiFSI/1 M LiTFSI DOL/DME + 3 wt% LiNO3實現了99.6%CE(2019年)。
4、局域高濃度電解液(LHCEs)。局部高濃度電解液中使用低濃度的LiFSI和/或LiTFSI以實現超濃縮電解質的有益方面。局域高濃度電解液中含有配位弱的溶劑,降低了鹽濃度,但是不破壞溶劑化結構。比如碳酸二甲酯(DMC)溶劑,用配位較弱的氟醚稀釋,如雙(2,2,2‐三氟乙基)醚(BTFE),降低總鹽濃度(≤2.5M),CE高達99.5%。
5、加壓液化氣體(Liquified gas)電解質。因為LiTFSI和LiFSI很容易溶解,它們甚至可以在完全非極性溶劑中使用,如加壓液化氣體電解質(例如,CH3F),最近即使在低鹽濃度(0.3 M LiTFSI in CO2/CH3F + 0.3 M THF)下也能達到99.9%的CE。這是孟穎教授發表在2019年的Joule上的成果(Joule, 2019, 3, 1986-2000),該系統是迄今為止報道的最高的CE,是在Cu||Li電池中循環100-500次的平均CE。

她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!

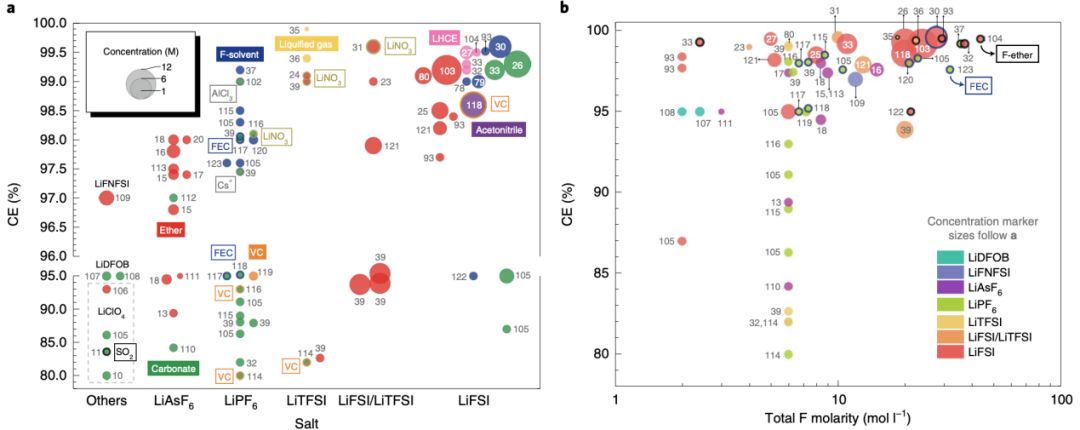

圖2. 所選擇的電解質系統的CE。a,按鹽種(水平軸)、溶劑(標記填充顏色)、添加劑(標記邊界顏色)和鹽濃度(標記大小)分類的已發表電解質的CE匯總。b,用鹽濃度和溶劑密度估算得到的CE作為鹽和溶劑中總氟原子含量的關系
除了創紀錄的電解液系統,大量代表性的電解質配方(包括添加劑)的報告的CE與鹽的關系在圖2a中表示,圖2b則給出了CE與電解質中F原子摩爾濃度的關系。在前者中,使用LiNO3作為添加劑是許多高CE系統中反復出現的,包括一些破紀錄的系統,并且可以很容易地與其他電解質策略結合以提高CE。就氟化而言,很明顯,在廣泛的電解液中,氟含量與CE之間沒有簡單的單調趨勢;事實上,某些鹽(如LiPF6)與其他鹽(LiFSI)相比表現出很大差別。因此,雖然增加F濃度是達到高CE的一種看似可靠的策略,但F源的化學和分解動力學是一個需要更多了解的領域。在這種情況下,有趣的是,LiPF6最近在使用氟化溶劑(FEC/FEMC/HFE)時,CE為99.2%,據我們所知,這是唯一一種超過99%的基于LiPF6的電解質。
總的來說,圖1和圖2中的數據表明已經有多種成功的途徑達到高CE(> 99%),表明可能不需要單一的策略來產生可逆的鋰負極。

將Li形貌與CE聯系起來

她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!
圖3. 電化學非活性鋰的形態和組成的定量分析
為了解釋CE的宏觀值,首先必須了解鋰在電鍍-剝離循環中如何失活的微觀機制。Li失活的兩種模式占主導:
1、Li參與形成SEI,導致Li損失;
2、循環中形成失去電接觸的“死鋰”。

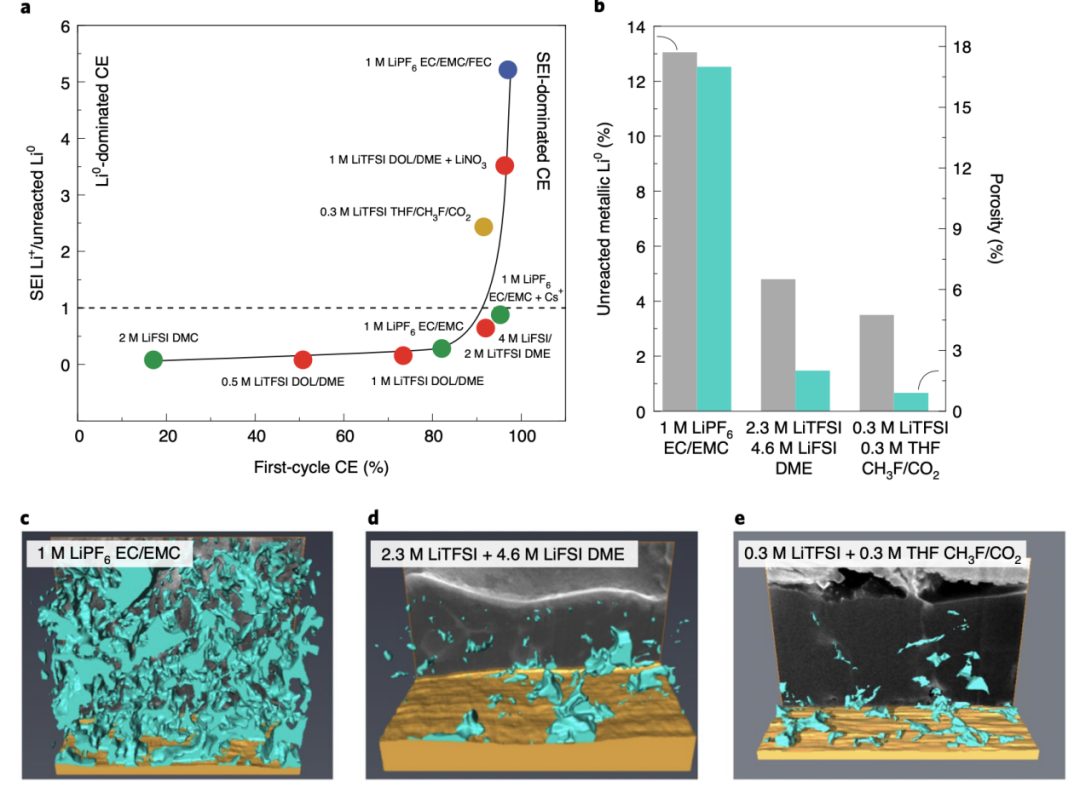

雖然長期以來一直對這些過程進行定性討論,但它們的相對比例尚不清楚。2019年,孟穎等人的Nature使用滴定氣相色譜法提供了關鍵見解[Nature 572, 511–515 (2019)],這種分析技術,可量化Li0水解后釋放的H2(2Li + 2H2O → 2LiOH + H2)。SEI中封裝的Li0與Li+的相對容量損失很大程度上取決于電解質組成(圖3a):封裝的Li0在CE < 95%的電解質中占主導地位,例如在1 M LiPF6 EC/EMC中。從基于LiPF6/碳酸酯到液化氣體電解質(0.3 M LiTFSI/(THF/CO2/CH3F),CE顯著增加(從82%增加到91.5%)。這種差異可以通過封裝的Li0的顯著減少來解釋,在高CE時,形成SEI對總容量損失的貢獻比例更大。
在兩種模式中,鋰沉積的形貌會發生明顯的不同。死鋰導致的鋰失活中(圖3c),沉積的孔隙更多(青色表示孔隙),形成的SEI更多,如果電極在剝離過程中沒有足夠的電子,SEI將包圍Li,Li將失去電接觸,因此在電化學上不活躍,最終導致容量損失。而SEI主導的鋰失活,鋰金屬沉積更加緊密,無法形成死鋰(圖3d,e),因此主要是SEI導致的容量損失。

建立控制CE的描述符

她最近產出太猛!兩個月,一篇Science,兩篇Nature Energy!
圖4. Li+輸運與氧化還原動力學的相互作用
在這里,作者討論并提出了將CE、相關鋰形態和電解質成分聯系起來的可能描述符。在經典的金屬電沉積理論中,金屬沉積物的形態特征與反應動力學和離子傳輸/擴散率相關。高離子擴散率(D)與低反應速率k(k≈j/Fc,其中j是電流密度,F是法拉第常數,c是陽離子濃度),導致電流控制反應和均勻電鍍。低D和高反應率導致擴散控制的電鍍,并形成粗糙的表面和枝晶,因為擴散太慢,無法提供界面反應所需的離子。不幸的是,理解和控制電解質中的可逆鋰電沉積因SEI的存在而變得復雜,SEI可能具有與電解質不同的傳輸特性,如Li+遷移數和擴散率,以及鋰電鍍/剝離的界面動力學與原生Li/電解質界面截然不同。
最近的發現表明,雖然光滑的鋰沉積需要緩慢一些,但高CE可能需要快速剝離,來優先溶解枝晶。這一現象表明,不對稱循環可以提高性能,突顯了電解質以外的可能影響CE的重要因素的存在。
這些發現促進了抑制鋰枝晶的有效策略,例如引入三維集流體(降低局部電流密度并消除陽極的機械膨脹),控制電池堆棧壓力創建人工SEI(可能改變離子傳輸、表面反應性和表面能量),然后增強CE。然而,很難直接應用它們來理解、支撐圖1中導致不同電解液的CE提升的可能物理因素,并進行電解質設計策略來進一步提高CE,這可以歸因于缺乏系統的實驗數據和對依賴電解質的SEI特性的理解。

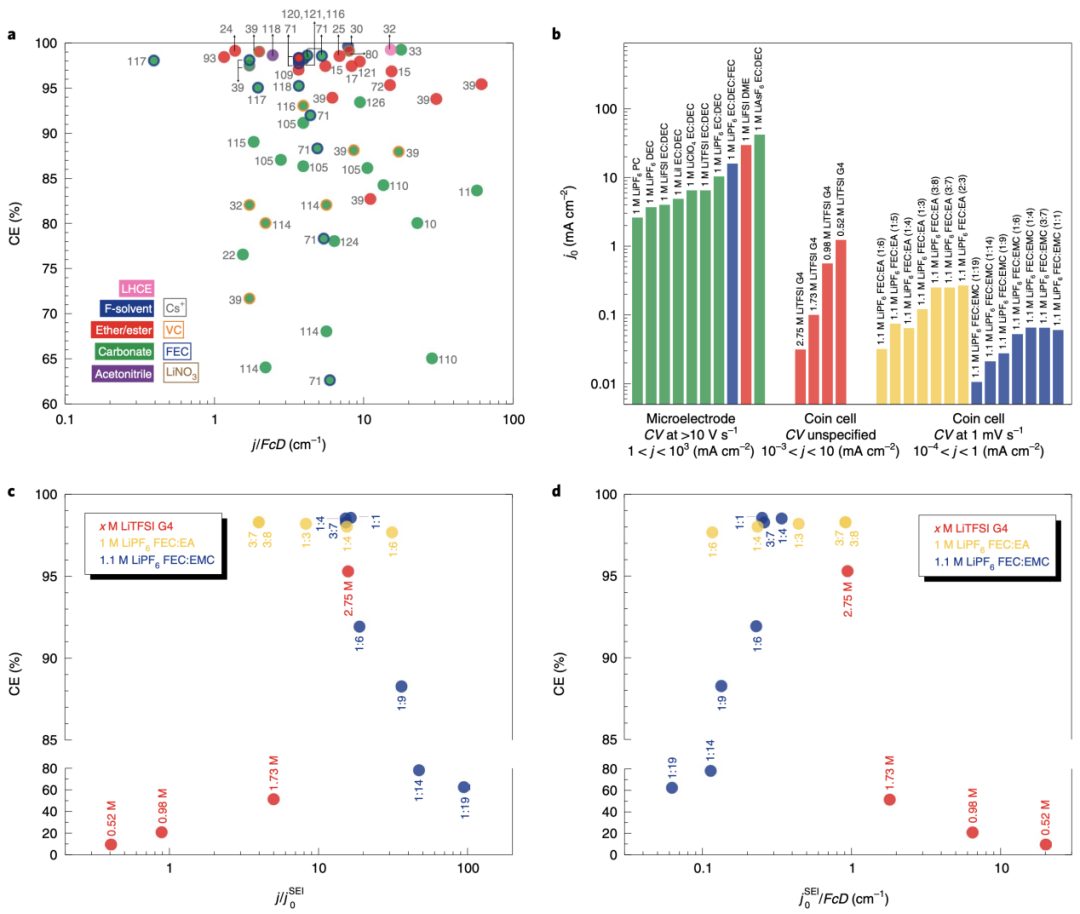

為了說明這一點,圖4a顯示了所報告的不同電解質的CE與j/FcD的關系,其中D是單獨研究估算的塊體電解質中的與濃度相關的Li+擴散率,因為SEI中的D目前在很大程度上無法獲得。本分析中的關鍵假設是,由于鋰離子輸運受限,歸一化的電流密度降低,會導致均勻、平滑的鍍鋰和剝離,從而產生更高的CE。不幸的是,在圖4a中無法識別任何趨勢,假設數據的離散可以歸因于幾個因素:
首先,參數j/FcD沒有包含鋰電鍍/剝離的交換電流密度j0,j0可能與電解質密切相關,因此可能會極大地影響動力學和界面上的傳輸的耦合;
其次,SEI中的Li+擴散率可能與塊體電解質中的Li+擴散率有很大不同。例如,純相的LiF納米晶或Li2O薄膜中Li的擴散比散裝晶體粉末高出幾個數量級,分別為1.8×10-9?cm2 s?1(Li2O)和~4.5×10-10 cm2 s-1(LiF),而對應的粉末是~10-12 cm2 s-1,但明顯低于液體電解質(10-5-10-8 cm2 s-1)。
接下來作者研究對交換電流密度(j0)歸一化后的j對CE的影響。因為j0很難得到,Li上的交換電流是具有一些誤差的估計值,而不是真實區域電荷傳輸動力學的準確測量。
循環伏安實驗顯示,j0在不同電解質和測量條件下差異很大(圖4b)。而高掃描速率下測量的交換電流密度可能與CE沒有直接關系,因為CE通常是用鋰長期接觸電解質和低電流密度來測量的,低于高掃描速率的交換電流密度(圖4b)。
隨后,作者將CE與兩項研究中的交換電流密度聯系起來,這兩項研究在可比條件下報告了這兩個參數,其中j0SEI反映了SEI覆蓋的Li的交換電流密度。固定j時,將j0SEI降至低于j的值,CE會增加,這與含LiNO3的醚基電解質中情況一致,即通過形成鈍化SEI來降低j0以增加CE。為了解釋之前的計算結果,即較慢的反應速率和/或更快的擴散可以促進更光滑、更致密的鋰沉積,并反映動力學和擴散之間的相互作用,作者將CE與圖4d中的j0SEI/FcD函數相關聯,由于SEI中缺乏Li+擴散率信息,這里使用塊體電解質擴散率(D)。當j0SEI/FcD大于1時,增加j0SEI會減少CE,這可以歸因于不平整的鋰沉積。另一方面,j0SEI比j低得多(大約10倍,即含FEC電解質中的j/j0SEI>10),CE也會減少,CE的減少與j0SEI/FcD < 1有關。在這種情況下,維持給定電流所需的大過電位可以促進小鋰核的形成和更不均勻的鋰電鍍剝離的局部電流密度。
這些觀察結果是否推廣到SEI介導鋰/電解質交換的實際條件還有待探索。這些相關性提出了許多問題,并突出了更好地了解SEI化學、形貌以及耦合動力學和傳輸特性的迫切需要,這些最終是電解質派生的。

控制SEI來獲得高CE

下面作者討論了關于依賴電解質的SEI成分的有限信息,并強調了通過電解質設計控制SEI的研究機會。

超過99.9%的CE需要了解和掌握電解質如何在鋰表面還原形成SEI。Peled等人根據對碳酸鹽電解質中SEI的理解提出了界面的馬賽克結構,該界面由電解質分解形成的多種無機和有機物種組成。電解質系統CE的最新進展為可能的SEI組成、性質和形成機制提供了新的見解,從而導致比碳酸酯更高的CE。特別是LiF,由于對氟化鹽和溶劑的過度依賴,在大多數高CE電解質的SEI中發現了它。LiF在CE的SEI中的有益作用歸功于其阻隔電子能力、高化學穩定性以及支持SEI中均勻的Li+傳輸能力。
冷凍電鏡(cryo-TEM)是一種最近被采用的工具,因為它能夠解析晶體原子晶格,同時保留微妙的化學成分和空間特征,是最近理解SEI形態發展的核心。低溫TEM在確認和完善長期假設的SEI模型(例如馬賽克、分層結構)方面一直很重要,但直到最近,才獲得有限的直接證據。鑒于迄今為止對電解質衍生的SEI的表征相對較少,隨著SEI模型不斷完善,以更精確和細致地用于不同的電解質,低溫TEM可能會在未來幾年仍然是一個核心工具。
與無機成分相比,由溶劑還原或與鋰反應形成的有機SEI相的成分和性能更難識別,甚至用低溫TEM等最現代的技術也難以識別。他們在塑造鋰形態和CE方面的作用代表了SEI科學和工程的重要前沿。因此,可以在化學成份上解析SEI并直接測量表面和運輸性能的新興工具值得關注。有鑒于此,原位氣體檢測、原位固態NMR和原位紅外光譜是非常重要的??傮w而言,未來幾年可能會對SEI成分及其性能的理解越來越精細,這將為新的電解質溶劑、鹽類和添加劑的設計提供指南信息,這些溶劑、鹽類和添加劑可以更精確地調控Li界面的相反應。
最后,必須指出,隨著研究人員越來越多地設計和測試將鋰金屬陽極與插層陰極相結合的全電池,CE的概念必須謹慎解釋,因為在這種情況下,CE還與正極的損耗有關。本文使用的所有鋰陽極可逆性的CE,仍然是比較不同電解質中的鋰循環性能的基本和嚴格的指標,但全鋰電池的CE將始終提供有關電池容量衰減和循環壽命的更準確的信息,并可以突出意外因素。

展? 望

1、未來可期。雖然在>1000次循環達到>99.9%的CE還未實現,但在單周期中已達到99.9%的CE,這表明該指標在液態電解質中并非遙不可及。將現有策略組合,如優化堆疊壓力的應用,減小電極孔隙度,可能有助于增加CE。

2、氟化作用。化學家可以借鑒LiTFSI、LiFSI和FEC等有效氟化的成功先例,同時解決其不足。例如,基于酰胺的鹽長期以來一直被認為是不實用的,因為它們在>4.5 V時不穩定。同樣,FEC是全氟電解質中廣泛使用的溶劑,在中等溫度(>40°C)下釋放HF。
3、添加劑開發。鑒于添加劑多年來在提高低CE的單個電解質方面發揮的作用,識別或設計與HCE或LHCE系統等先進電解質協同工作的新類別的添加劑將是非常重要的。鑒于多年來發現許多主要添加劑都是現象學的,合理設計新功能電解質的能力是一個令人興奮的前景,這些努力也可以補充上述新溶劑和鹽的識別。有鑒于此,我們認為該領域將在未來幾年從合成和計算化學的貢獻中受益。
4、加深理解SEI。進一步的改進CE將受益于對SEI的更好理解,特別是通過發展有用的描述符中來定量理解,這些描述符有助于在界面上包含熱力學、動力學和傳輸的綜合效果。
5、測試協議和高純試劑。最后,隨著性能的不斷提高,對鋰金屬的良好循環協議的需求正在成為社區范圍內的當務之急,以便在不同的系統和實驗室之間進行公平的比較。高精度庫侖測量將不可避免地使分辨率低于0.01%。值得一提的是,當接近如此高的CE時,微量電解質雜質的作用可能會成為基于鋰的系統的重要因素,如果沒有很好的控制,可能會成為供應商和實驗室之間的一個無意間的差異?;瘜W供應商、電池制造商和研究實驗室的支持無疑是實現可充電、長壽命鋰金屬電池在地球上成功的重要推動力量。

原文鏈接

Hobold, G.M., Lopez, J., Guo, R. et al. Moving beyond 99.9% Coulombic efficiency for lithium anodes in liquid electrolytes. Nat Energy 6, 951–960 (2021).

https://doi.org/10.1038/s41560-021-00910-w

原創文章,作者:科研小搬磚,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2023/10/15/1d1ffd1449/

(0)

相關推薦

主站蜘蛛池模板: 阿尔山市| 金川县| 应用必备| 枣强县| 威宁| 阿拉善盟| 拉孜县| 南岸区| 黔西| 黎川县| 四会市| 利川市| 永济市| 射阳县| 华亭县| 磐安县| 穆棱市| 鄂伦春自治旗| 大城县| 乐亭县| 濮阳县| 惠安县| 正镶白旗| 承德县| 彰武县| 稻城县| 宾阳县| 垣曲县| 永康市| 台中县| 宜宾县| 沙雅县| 固镇县| 滦南县| 尚义县| 吴江市| 南京市| 乌兰察布市| 即墨市| 和顺县| 利辛县|
