成品短视频软件网站大全APP,欧美做爰猛烈床戏大尺度,精华液一区二区区别是什么红桃k

通過雜原子摻雜劑對電極材料進行化學改性對于提高可充電池的存儲性能至關重要。不同摻雜劑的電子構型顯著影響著它們之間的化學相互作用以及它們與主體材料的化學鍵合，但其機理尚不清楚。

中科院化學研究所郭玉國等以富鎳正極材料（LiNi_0.88Co_0.09Mn_0.03O₂，NCM）為模型，揭示了 IIIA 族元素（硼和鋁）的競爭性摻雜化學。

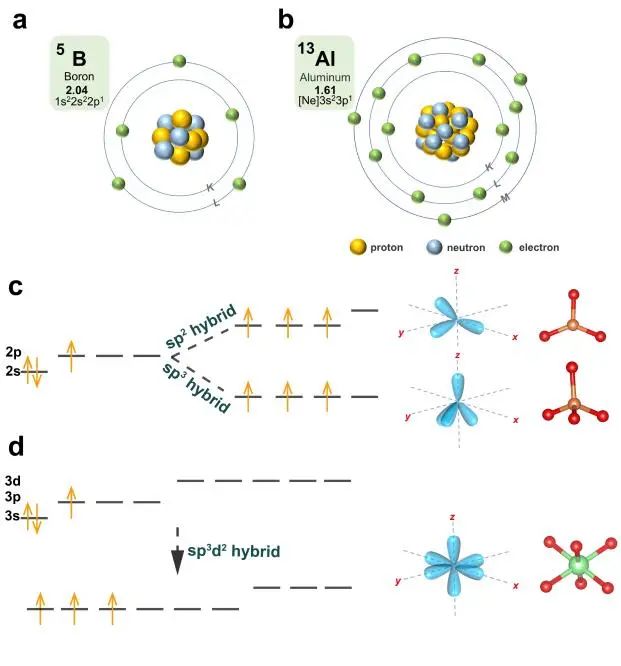

圖1 B和Al的原子結構和雜化軌道

作為 IIIA 族元素，B和Al共享相同數量的價電子，但原子半徑不同，因此，B在與晶格氧結合時表現出更高的鍵能和不同的雜化軌道空間構型。

根據DFT計算和結構表征，Al(III)易于從源化合物中解離并在體中擴散，而B(III)的擴散在Al預摻雜晶格中受到阻礙。通過這種方式，作者揭示了這兩種元素的競爭性摻雜機制，Al進入本體，B傾向于留在NCM顆粒表面，因此可形成富含B的表面和富含Al的體相。結果，改性后的正極材料表現出更好的體積穩定性和表面穩定性。

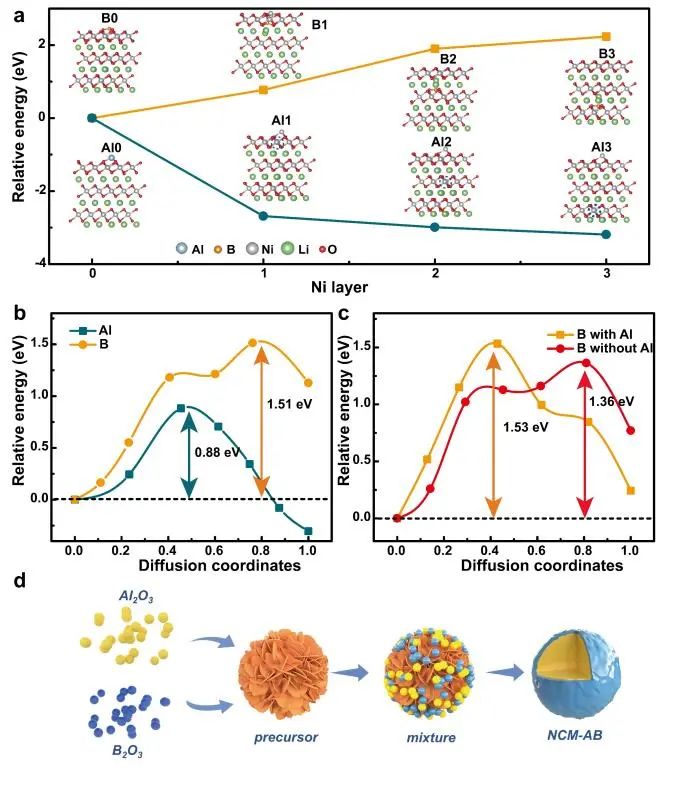

圖2 Al/B共摻雜的理論計算

正極材料中摻雜位點和深度的精確控制有助于抑制高壓運行過程中不利的體相變和表面重構，并有助于制備具有穩定循環性能的高能NCM正極。

這項工作為開發用于可充電池的高性能電極材料提供了一種合理的方法，同時也可以激發關于新的共摻雜化學的相關研究（例如，摻雜有鍺和錫等IVA族元素的硅基負極材料）。

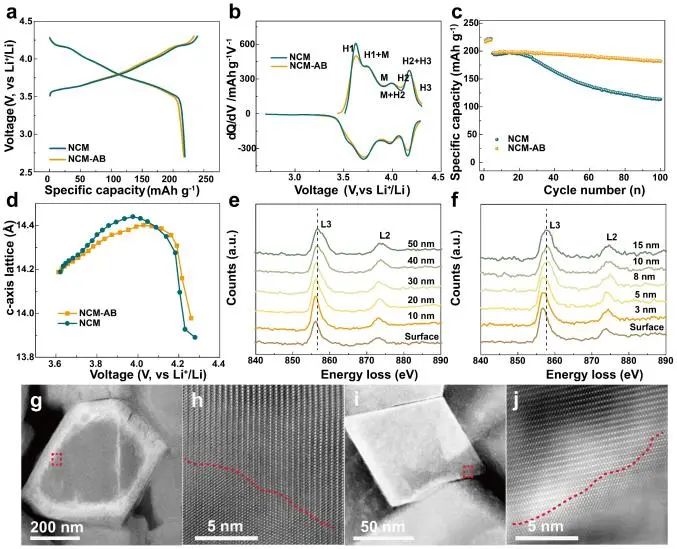

圖3 電化學性能及原位和非原位分析

Competitive Doping Chemistry for Nickel-Rich Layered Oxide Cathode Materials. Angewandte Chemie International Edition 2022. DOI: 10.1002/anie.202116865

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/0f3336ae13/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科院化學所郭玉國Angew：富鎳層狀氧化物正極材料的競爭性摻雜化學

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科院化學所郭玉國Angew：富鎳層狀氧化物正極材料的競爭性摻雜化學

相關推薦
