蜜芽国产尤物av尤物在线看,国产精品自在线拍国产手青青机版,色爱色

徐英/康毅進Nano Lett.：穩定鋰金屬電池的Li3Bi無枝晶鍍鋰的熱力學調節

具有金屬鋰 (Li) 負極的可充電電池因其高理論比容量和能量密度而引起越來越多的興趣。然而，鋰負極在循環過程中的枝晶生長導致穩定性差和嚴重的安全問題。

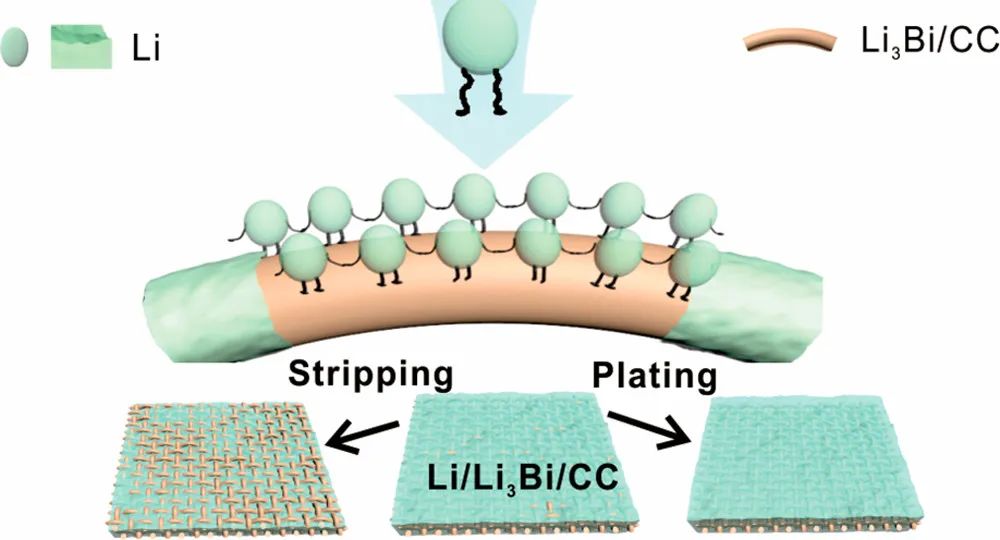

在此，蘭州大學徐英研究員與電子科技大學康毅進教授等人合理地設計了一種含鉍氧化物覆蓋的碳布（BiO_x/CC）支架，金屬鋰與BiO_x之間的化學反應使其原位轉變為Li₃Bi合金，從而促進了熔融鋰向Li₃Bi/CC支架中的注入。Li₃Bi/CC的三維結構提供了較高的比表面積，降低了有效電流密度，從而抑制了枝晶的生長。

此外，DFT計算表明，Li在Li₃Bi表面的吸附能（?1.838 eV）大于體相Li的結合能（?1.606 eV），從而導致其在Li₃Bi表面的均勻成核和沉積。同時，Li原子在Li₃Bi表面的高擴散勢壘減緩了Li原子向快速生長的位置（如枝晶）的密集遷移，進一步促進了Li的均勻沉積。

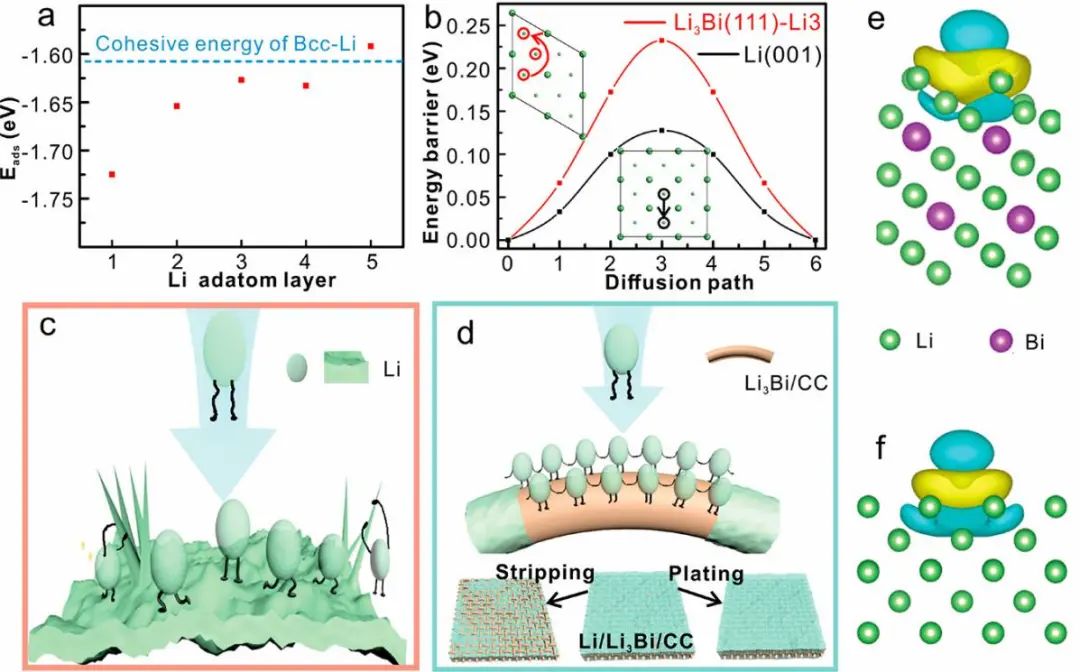

圖1. DFT計算

因此，在無枝晶Li沉積條件下，Li/Li₃Bi/CC負極可穩定工作1800 h以上，低電壓滯后為20 mV，在20 mA cm^-2的超高電流密度下穩定循環250次。

此外，與裸露的Li負極相比，在Li-S/Li-LiFePO₄全電池中，Li/Li₃Bi/CC負極具有更高的庫侖效率、更出色的循環穩定性和更高倍率的可逆容量。這種通過熱力學調節實現均勻鋰沉積的策略可能為探索用于高能鋰金屬負極的其他支架提供啟示。

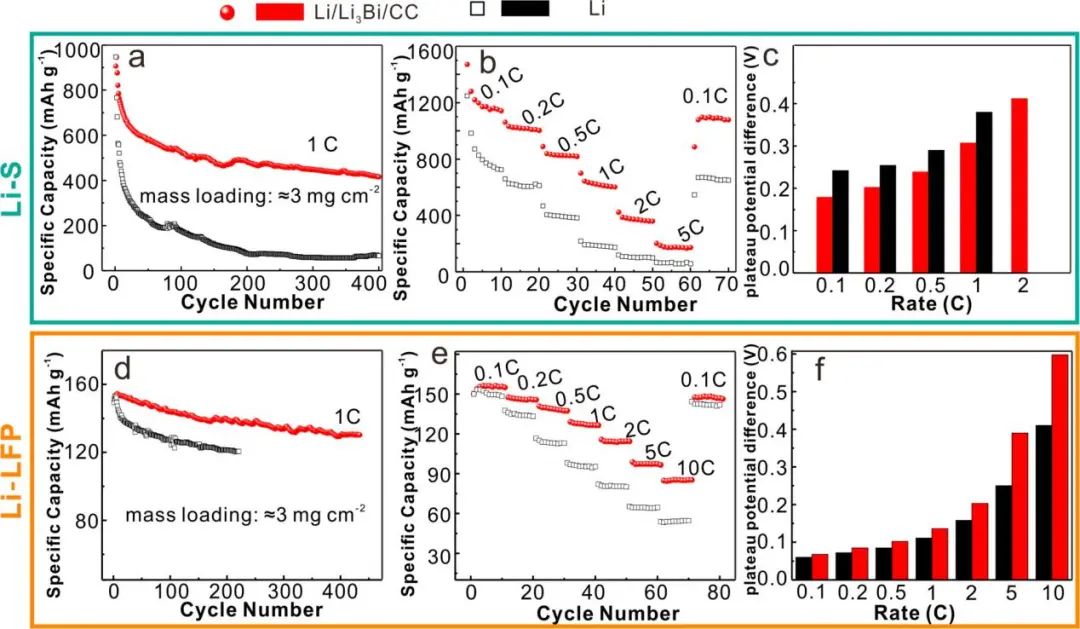

圖2. Li-S/Li-LiFePO₄全電池的電化學性能

Thermodynamic Regulation of Dendrite-Free Li Plating on Li₃Bi for Stable Lithium Metal Batteries, Nano Letters 2021. DOI: 10.1021/acs.nanolett.1c02613

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/15/0ea717d267/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

徐英/康毅進Nano Lett.：穩定鋰金屬電池的Li3Bi無枝晶鍍鋰的熱力學調節

相關推薦
