色戒在线看,天堂…在线最新版天堂中文,电缆厂家联系方式

鎂離子電池（MIBs）由于鎂的低氧化還原電位、高理論容量、無枝晶鎂化和安全性等優點，已被公認為有潛力的儲能系統。然而，在少數可用的MIBs正極材料中緩慢的Mg²⁺動力學限制了它的進一步發展。然而，基于傳統的離子嵌入機制，現有的正極大多提供不令人滿意的容量和較差的循環壽命。

香港城市大學支春義、中科院長春應化所王穎等制備了一種基于可逆兩步轉換反應（Te到MgTe₂到MgTe）的轉換型Mg||Te電池。

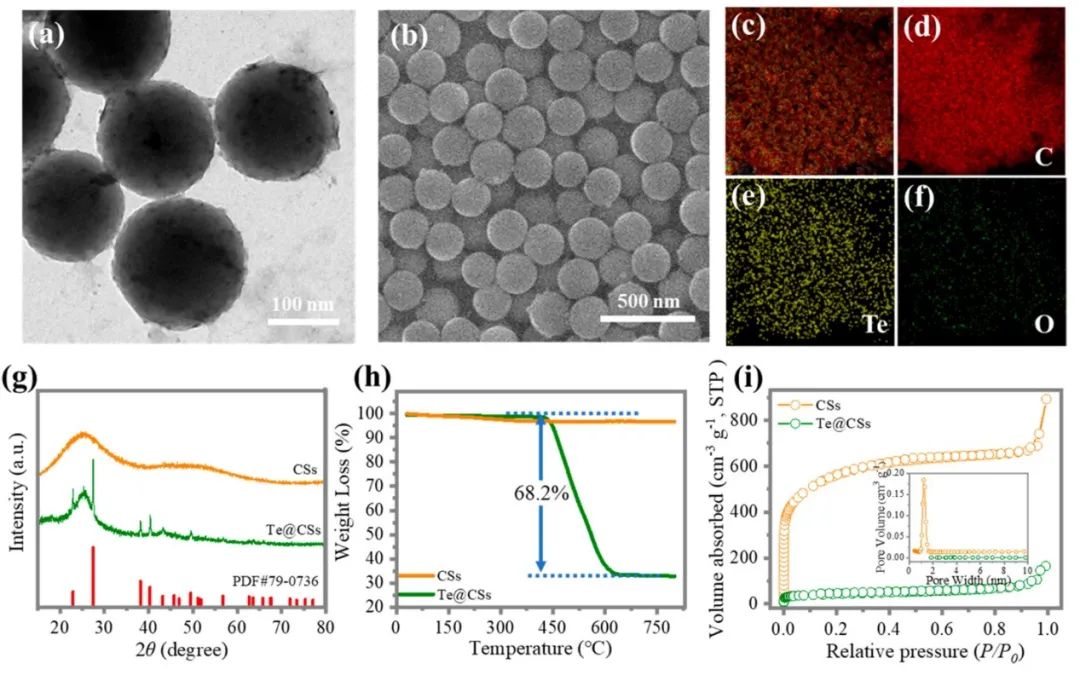

圖1 材料表征

硫屬元素碲(Te)具有高理論容量(420 mAh g^-1)、高電導率(2 × 10² S m^-1)和大原子半徑，可以很好地適應由Mg²⁺引起的強靜電相互作用，因此這里被選擇以構建轉換型Mg∥Te電池的正極。為實現更快的表面反應并避免潛在的副反應（例如，Te的體積膨脹和循環過程中多碲化物的穿梭效應），作者進一步采用碳球(CSs)作為主體來封裝Te，從而獲得Te@CSs復合材料用作正極。

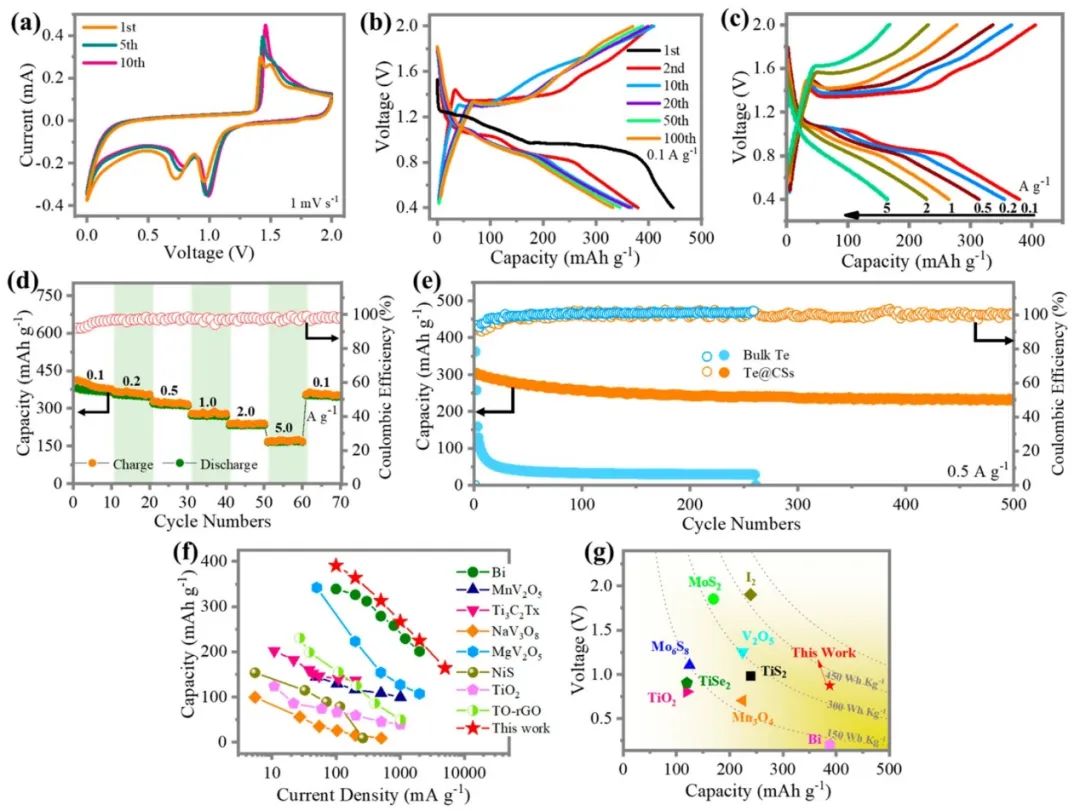

圖2 電化學性能

得益于Te的高電導率和CSs封裝增加的轉換位點，Te@CSs在0.1 A g^-1下的放電容量為387 mAh g^-1，并且具有良好的倍率性能（即使在5 A g^-1下也能達到165 mAh g^-1）。此外，非原位XRD、XPS和拉曼表征揭示了可逆的兩步轉換過程（Te到MgTe₂到MgTe），并通過AIMD模擬和DFT計算得到證實。

另外，通過計算的Mg²⁺擴散率證實了正極中的高Mg²⁺遷移率，結果高達3.54 × 10^-8 cm² s^-1。此外，通過抑制多碲化物的“穿梭問題”，實現了Mg∥Te電池的循環性能（500次循環后容量保持率77.5%）。總之，這項工作開發了一種具有良好的倍率性和循環壽命的轉換型可充MIBs。

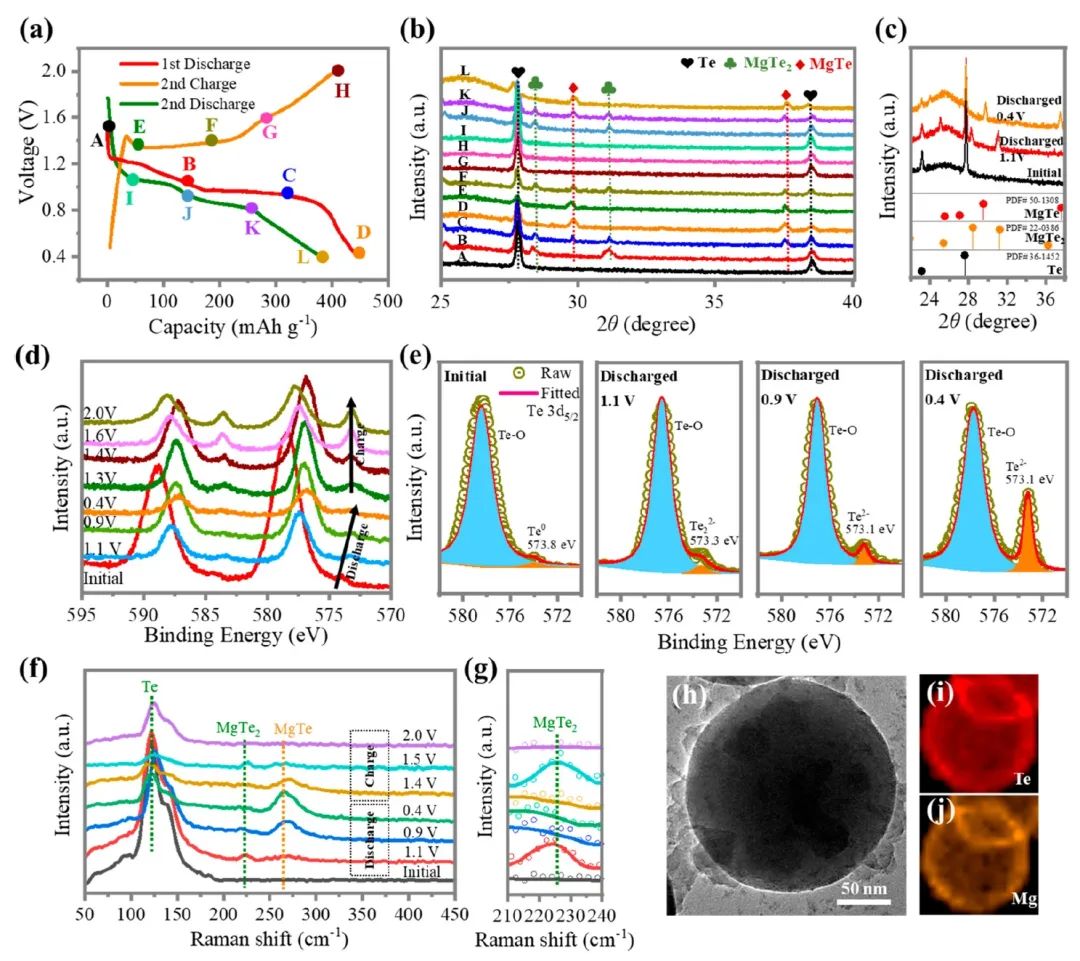

圖3 XRD、XPS和拉曼表征

Tellurium: A High-Performance Cathode for Magnesium Ion Batteries Based on a Conversion Mechanism. ACS Nano 2022. DOI: 10.1021/acsnano.1c07939

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/14/f55d98a444/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

支春義/王穎ACS Nano：基于轉換機制的Te基高性能鎂離子電池正極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

支春義/王穎ACS Nano：基于轉換機制的Te基高性能鎂離子電池正極

相關推薦
