嚴重的寄生界面反應和枝晶生長阻礙了采用硫化物固態電解質（SEs）的全固態（ASS）鈉電池的實際應用。

燕山大學張隆等提出了一種具有高離子電導率的新型復合SE，它由Na₃SbS₄(NSS)和Na₄P₂S_4.5O_2.5 (NaPSO)氧硫化物玻璃組成。

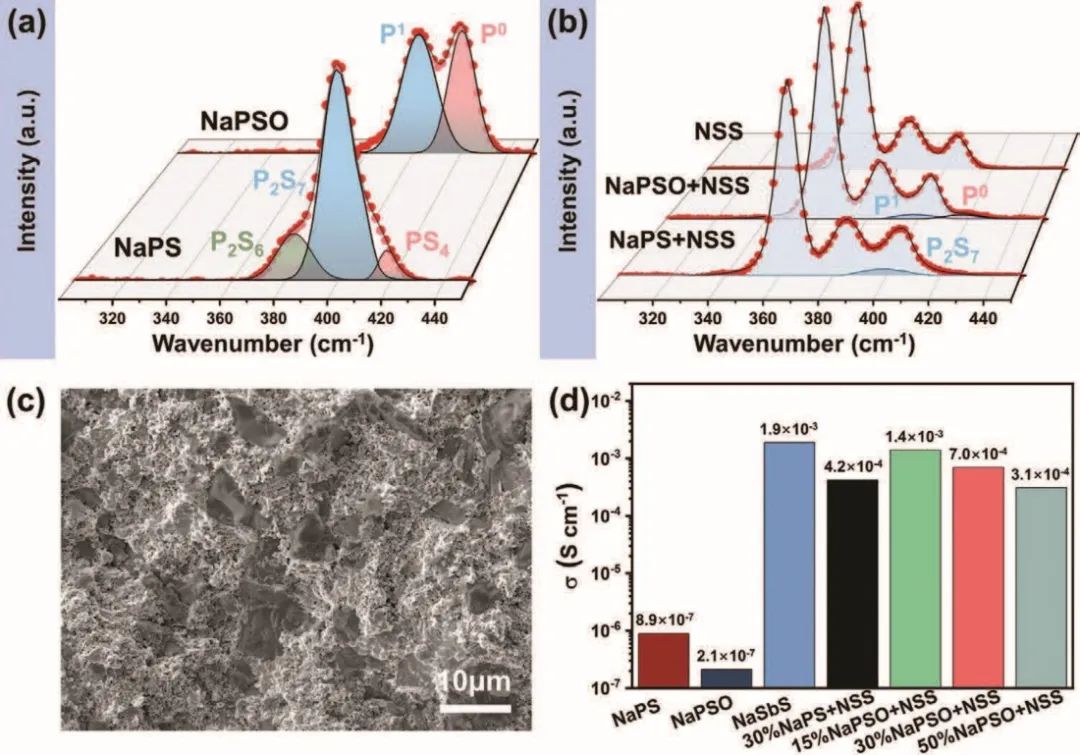

圖1. SE的結構和電化學評價

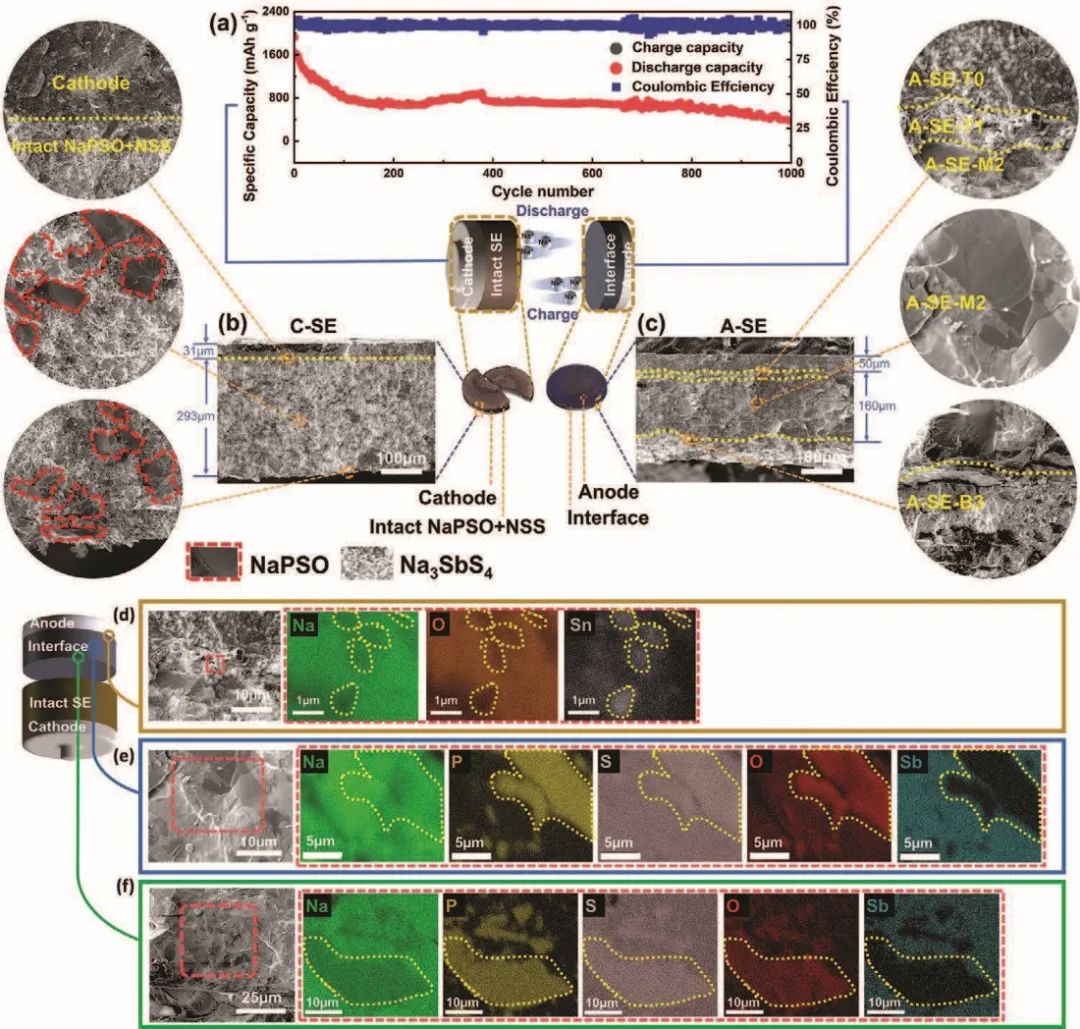

研究表明，氧硫化物中的P₂S_7-aO_a和PS_4-aO_a單元發揮著不同的作用：前者被還原以釋放出游離的O離子，這些離子遷移到負極并與其反應形成Na₂O和SnO₂自限界面，有利于提高界面穩定性；后者在循環時高度穩定，從而維持離子傳輸網絡。這兩個優勢之間的協同作用使得穩定的負極界面成為可能。同時，復合材料中的NSS基體可作為“捕食者”消耗生長到SE中的Na細絲/枝晶，從而增強枝晶抑制能力。

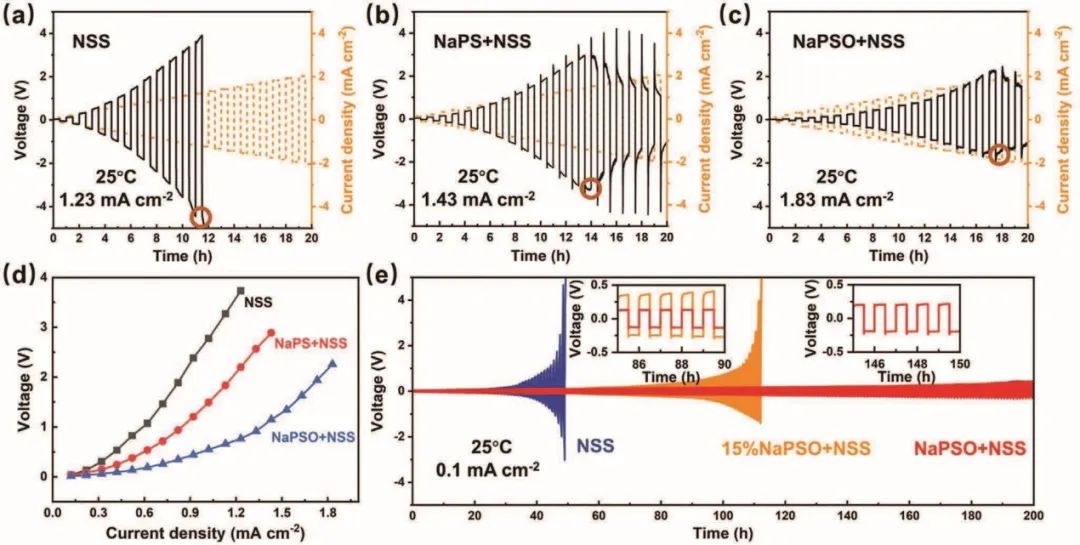

圖2. Na||Na對稱電池在室溫下的性能

受益于上述優勢，采用NaPSO+NSS SE得到的全固態Na-S電池表現出高比容量，并且在室溫下以高電流密度(0.3C)運行超過1000次循環，這是迄今為止最好的全固態Na電池之一。這項工作中的設計策略為獲得用于先進全固態電池的高性能SE提供了一種簡便且低成本的方法。

圖3. 復合SE在全固態Na-S電池中的應用

O-Tailored Microstructure-Engineered Interface toward Advanced Room Temperature All-Solid-State Na Batteries. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202203095
