被老师用丝袜榨精榨到死,美女内射毛片在线看免费人动物,最新版天堂资源官网在线

在惡劣溫度下工作的快充和高能量密度固態鈉金屬電池(SMBs)是迫切需要最先進的二次電池。然而，不良的界面接觸和受溫度限制的離子電導率仍然阻礙了SMBs的真正商業化。通過原位互鎖界面構建3D離子擴散通道可以有效解決這些瓶頸。

西安交通大學周德重、唐偉、上海理工大學彭成信等通過將三丙烯酸三羥甲基丙酯(TMPTA)引入常規電解質中，開發了一種原位固化凝膠聚合物電解質(GPE)。

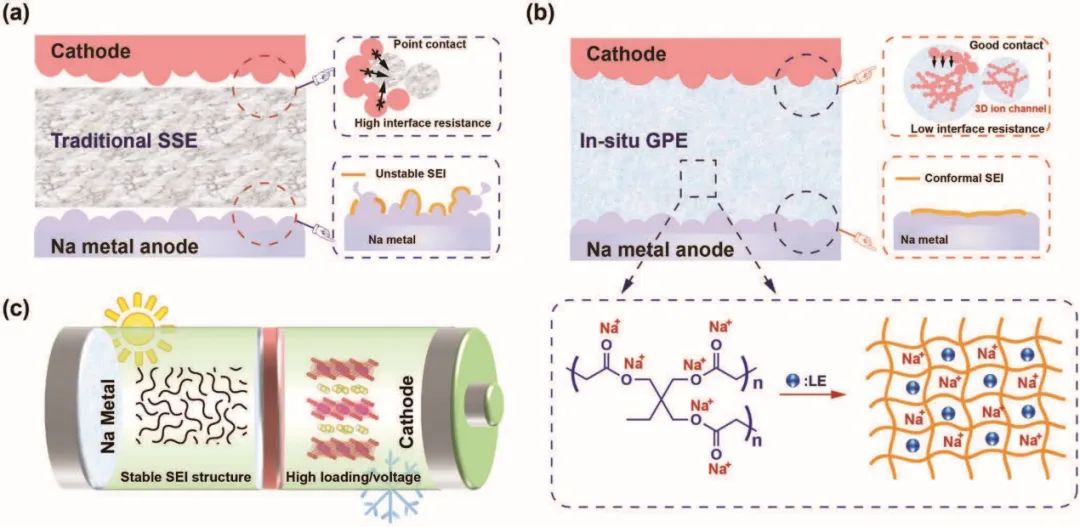

圖1 GPE的表征和原位聚合機理

所制備的GPE不僅表現出可在通用溫度下（0 至 60 °C）工作的高離子電導率（7.16×10^-4 S cm^-2），而且賦予電極與電解質之間良好的界面接觸，并且具有高達4.7 V的寬工作電位。重要的是，GPE促進了高度穩定的柔性SEI的形成，從而顯著提高了鈉金屬沉積/剝離的穩定性。

此外，原位凝膠化策略可以促進GPE在正極中的集成分布，以創建優異的3D離子導電網絡，因此可與13.01 mg cm^?2超高負載的高壓正極成功配對以開發實用的固態電池。

圖2 Na|GPE|NMT在室溫下的電化學性能

得益于上述優勢，基于原位GPE的固態SMBs(Na|GPE|P2-Na_2/3Ni_1/3Mn_1/3Ti_1/3O₂)在60 °C下表現出非凡的長期循環穩定性，在1 C下經過1000次循環后容量保持率為80%，并且具有出色的溫度適應性，即使在0 °C下，與0.1 C時相比，1 C時的倍率容量保持率為90%。

此外，即使質量負載從3.08 mg cm^-2增加到高達13.01 mg cm^-2，Na|GPE|NMT電池的容量仍可達到97%。這項工作為 GPE 設計開辟了新途徑，有利于開發高能量密度固態電池。

圖3 Na|GPE|NMT在60℃下的電化學性能

Approaching Practically Accessible and Environmentally Adaptive Sodium Metal Batteries with High Loading Cathodes through In Situ Interlock Interface. Advanced Functional Material 2022. DOI: 10.1002/adfm.202111314

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/14/e970014b12/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

周德重/唐偉/彭成信AFM：凝膠聚合物電解質助力鈉金屬電池1000次循環！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

周德重/唐偉/彭成信AFM：凝膠聚合物電解質助力鈉金屬電池1000次循環！

相關推薦
