双人床上剧烈运动打扑克,村长趴在小雪身上耕耘视频,china贵州少妇video

鋰硫（Li-S）電池因具有2600 Wh kg^-1的高理論能量密度和長壽命而備受關注，然而其商業化面臨的關鍵挑戰是縮短多硫化鋰（LiPS）中間體的存在時間，同時加速固相轉化反應。

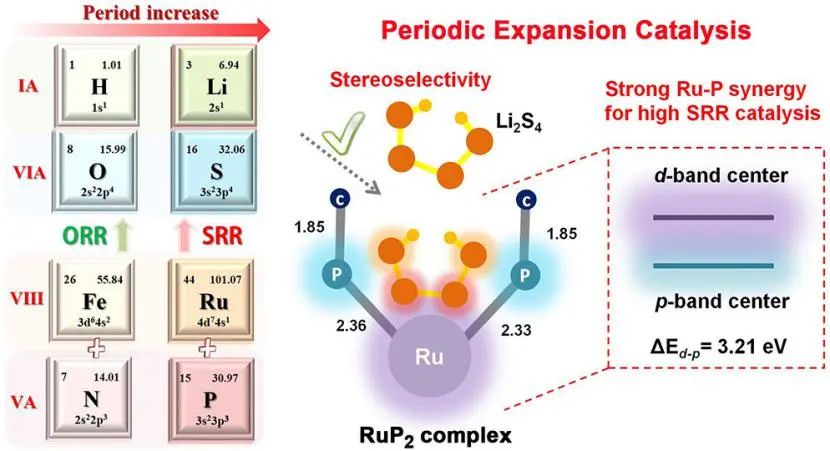

在此，溫州大學楊植教授、蔡冬等人受燃料電池催化劑設計（Fe/N→ORR）的啟發，報道了一種“周期擴充催化（PEC）”概念，即使用位于Fe和N下一周期的Ru和P元素（Ru/P→SRR）開發高效硫還原反應（SRR）催化劑。

具體而言，作者基于氯（環戊二烯基）雙（三苯基膦）釕（II）（CTRu）和石墨烯（G）為基底，合理地設計和開發了Li-S電池中的高效催化中間插層，表示為G/CTRu。原位/非原位光譜分析和DFT模擬表明，G/CTRu可以優化Li ⁺的遷移路徑并降低其傳輸能壘，從而加速硫中間體的轉化。

此外，作者構建了各種原子取代模型以闡明Ru和P原子在SRR協同效應中的作用，還系統地研究了所有中間態。因此，分子結構中的空間位阻和強電子軌道耦合在PEC中起關鍵作用，突出了非金屬p帶對金屬d帶中心電子結構的調節。

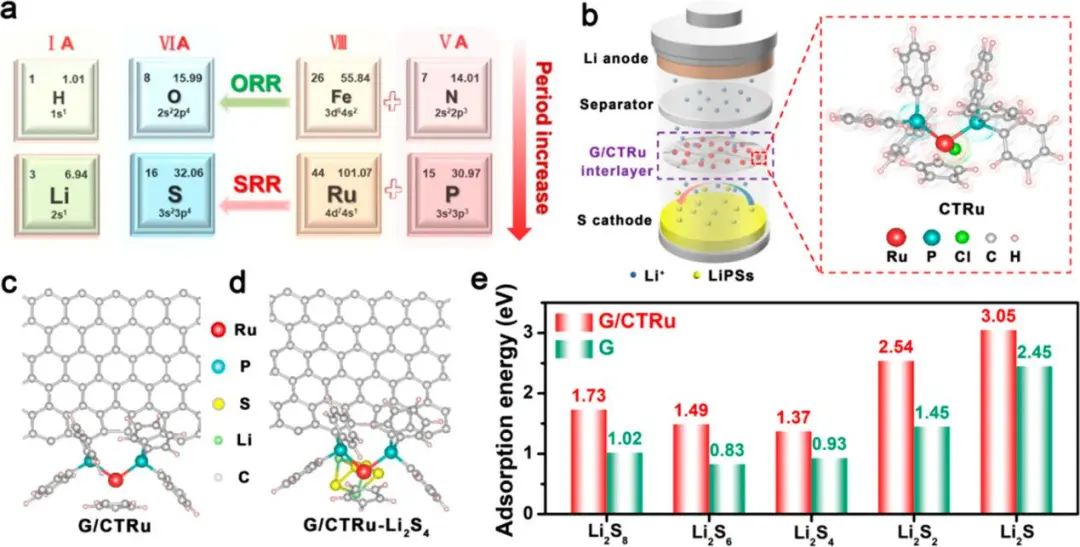

圖1. 用于先進Li-S電池的G/CTRu中間層的靈感和配置

作為概念驗證，作者基于G/CTRu中間層和硫滲透的碳納米管正極（CNTs-S）組裝了具有中間層結構的紐扣Li-S電池。電化學測試表明，該電池在0.2 C（1 C = 1675 mA g^-1）下提供了1460 mAh g^-1的高初始放電容量，并在1 C下500次循環后容量仍保留為~588 mAh g^-1。

即使在硫面積負載為6.5 mg cm^-2和電解液/硫（E/S）比為 9 μL mg^-1的惡劣條件下，具有~0.5 wt % 催化劑添加劑的Li-S電池在0.1C下循環120次后仍顯示出698 mAh g^-1的比容量，衰減率僅為0.13%。此外，該概念在特定的ORR和SRR中得到進一步測試驗證。總之，該研究為設計 SRR分子催化劑和調整其催化活性以改善Li-S電池固有的遲緩動力學提供了一種通用策略。

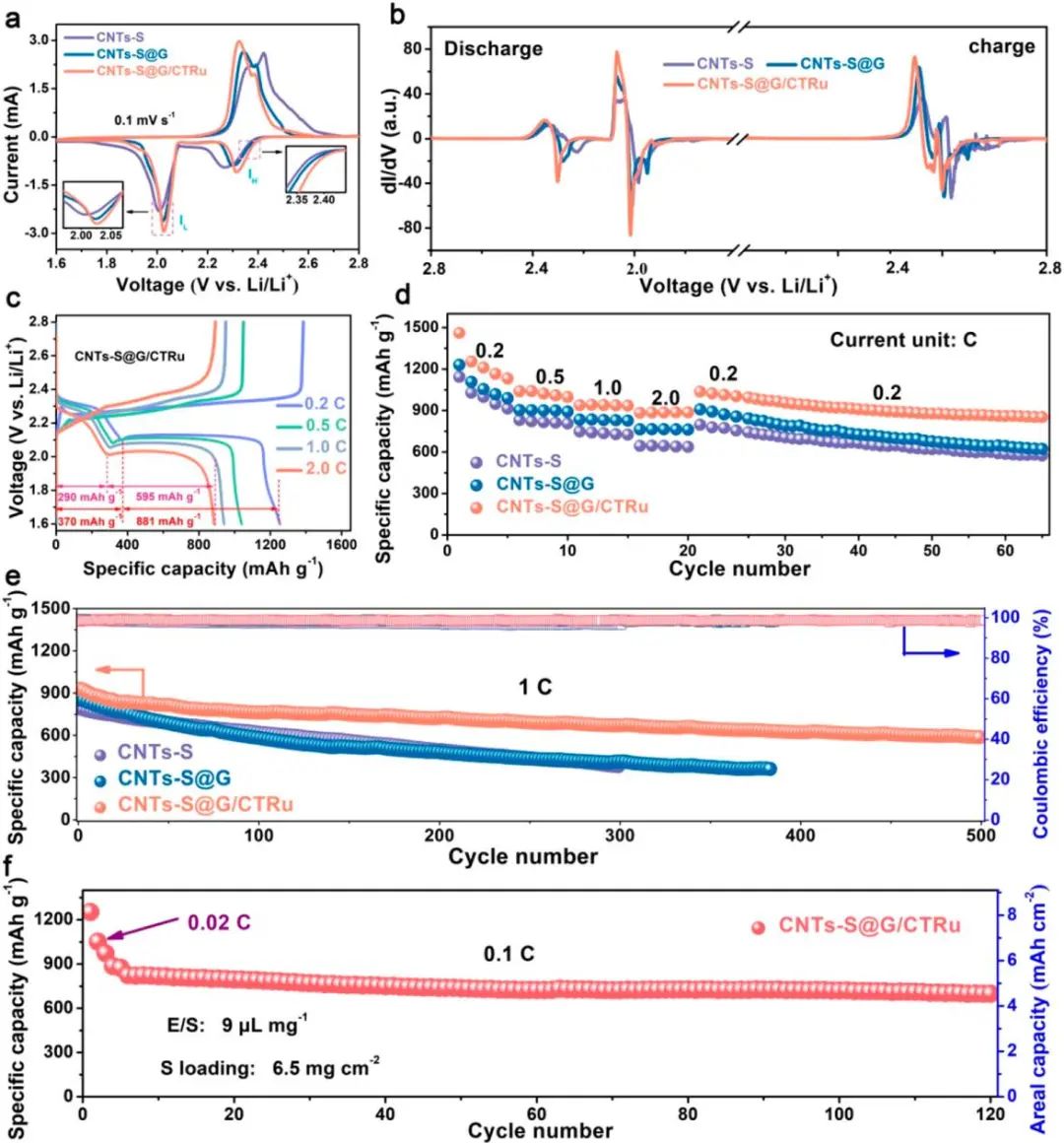

圖2. 基于G/CTRu中間層的Li-S電池性能

Sulfur Reduction Catalyst Design Inspired by Elemental Periodic Expansion Concept for Lithium–Sulfur Batteries, ACS Nano 2022. DOI: 10.1021/acsnano.2c00515

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/14/b6be7529bc/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

楊植/蔡冬ACS Nano: “周期擴充催化”概念啟發的鋰硫電池催化劑設計

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

楊植/蔡冬ACS Nano: “周期擴充催化”概念啟發的鋰硫電池催化劑設計

相關推薦
