我和子的性关系的视频,国产伦精品一区二区三区不卡,精品一区二区张津瑜av

薛軍民/田浩/陳濤Adv. Sci.：鐵電極化+疇結構協同效應實現穩定可逆鋅負極！

鋅（Zn）負極存在傾向于形成不受控制的Zn電沉積物及在Zn-電解液界面發生副反應的缺點，這嚴重阻礙了水系可充電鋅基電池的廣泛應用。

在此，新加坡國立大學薛軍民教授、哈爾濱工業大學田浩教授及南京理工大學陳濤等人提出了一種鐵電疇介導的策略，通過在鋅箔上涂覆鐵電四方KTa_0.54Nb_0.46O₃（t-KTN）層來控制Zn電鍍行為并實現可控的Zn生長。其中，KTN的鐵電-順電相變溫度（TC）可通過調節Ta/Nb組成來控制。此外，KTN單晶的成分梯度可以影響相變過程中的極化取向（沿晶體取向從各向同性到各向異性），旨在改善疇構型對反應界面處電場分布和離子傳輸的影響。在鐵電四方KTN晶體中，Nb⁵⁺顯示出沿晶體取向的偏心位移，從而導致自發極化。

由于自發極化的特性，與極化方向相反的帶負電的鐵電體表面在鍍鋅過程中會吸引大量的鋅離子，從而保證高濃度的鋅離子在反應界面電沉積鋅。相反，相鄰的帶正電表面（沿極化方向）會排斥帶相同電荷的陽離子，但會吸引帶相反電荷的陰離子，從而避免由陰離子濃度梯度引起的空間電荷。

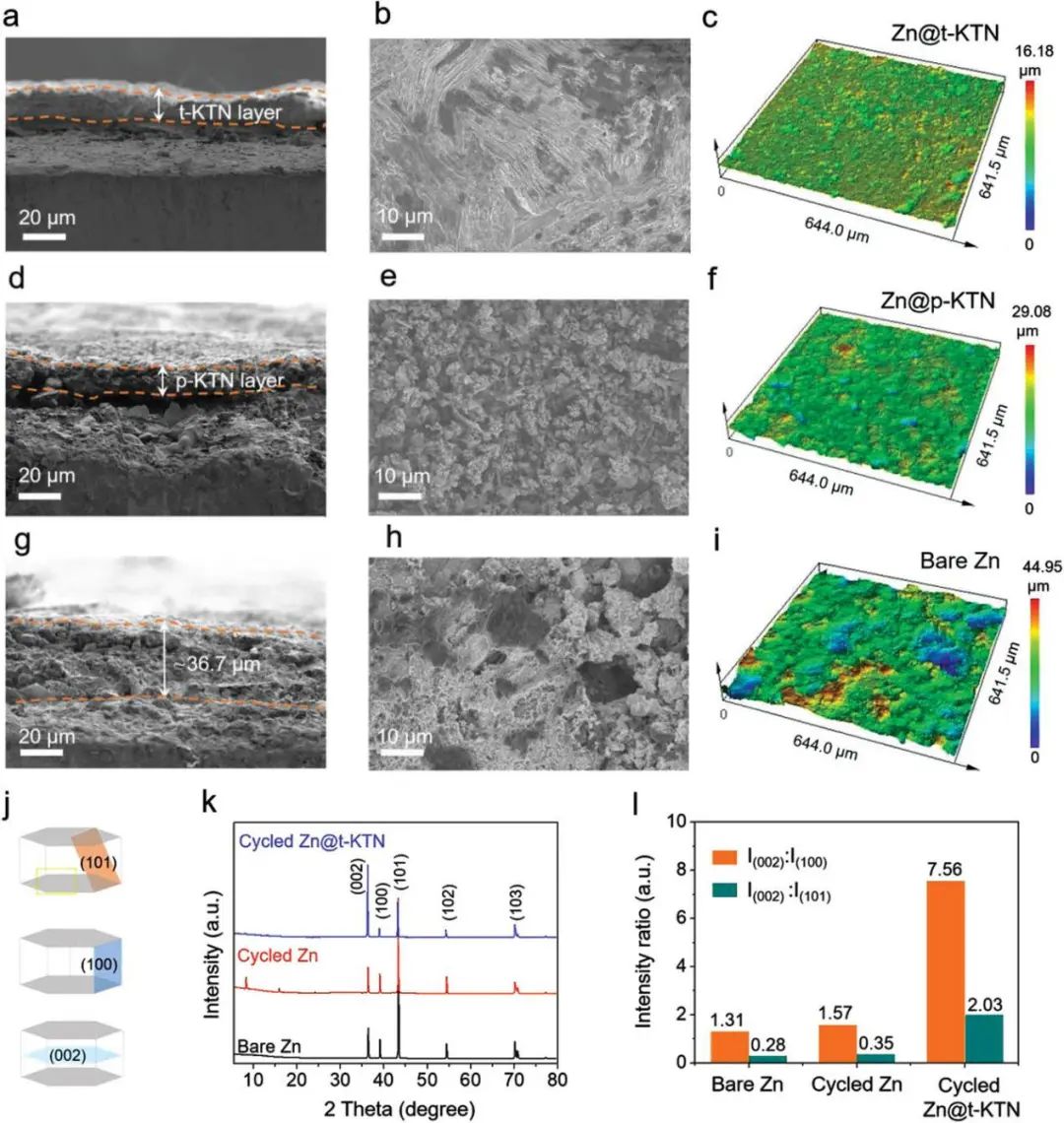

圖1. Zn@t-KTN負極的形態演變

因此，受益于鐵電極化和疇結構的協同效應，在鋅負極表面形成的排列良好的鋅層狀陣列可以促進鋅離子傳輸和層間陣列內的選擇性鋅沉積，這種獨特的沉積行為可有效消除鋅枝晶的形成和生長。電化學測試結果表明，基于Zn@t-KTN 電極組裝的對稱電池在1 mA cm^-2的電流密度和1 mAh cm^-2的面積容量下實現了1200小時的超長循環壽命和30 mV的低電壓滯后。

此外，基于Zn@t-KTN負極和NaV₃O₈·1.5H₂O（NVO）正極的全電池也表現出增強的倍率性能和長期循環壽命，在5 A g^-1的高電流密度下循環5500次后仍具有76.3% 的容量保持率。此外，這種新穎的鐵電疇介導的金屬沉積策略也可以擴展到其他高能可充電電池的金屬負極。

圖2. Zn@t-KTN//NVO全電池的電化學性能

Unveiling the Synergistic Effect of Ferroelectric Polarization and Domain Configuration for Reversible Zinc Metal Anodes, Advanced Science 2022. DOI: 10.1002/advs.202105980

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/14/779868acbd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

薛軍民/田浩/陳濤Adv. Sci.：鐵電極化+疇結構協同效應實現穩定可逆鋅負極！

相關推薦
