波多野结衣电影,国产毛1卡2卡3卡4卡免费观看 ,98精产国品一二三产区区

與最常用的EC基電解液相比，含有FEC作為共溶劑的電解液提高了采用鋰金屬負極的各種可充原型電池的穩定性。在實用面容量和電流密度下，采用FEC基電解液的對稱鋰電池具有極高的循環穩定性。

然而，在實用負載活性電極材料和少量電解液的鋰電池原型中，隨著實用電流密度的循環，FEC的消耗和電解液的耗盡會導致電池容量更快地衰減。對稱Li|Li和Li|NCM電池之間穩定性的顯著差異歸因于所謂的“串擾”現象，即在充電步驟中在高電位下在正極側形成的氧化分解產物被輸送到鋰負極側，從而惡化負極的鈍化。此外，這種串擾還會導致電解液消耗和全電池循環壽命有限。

以色列巴伊蘭大學Doron Aurbach等證實在氟化溶劑中添加具有較低LUMO能量的二氟碳酸亞乙酯(DFEC)共溶劑可顯著改善全電池的循環行為。

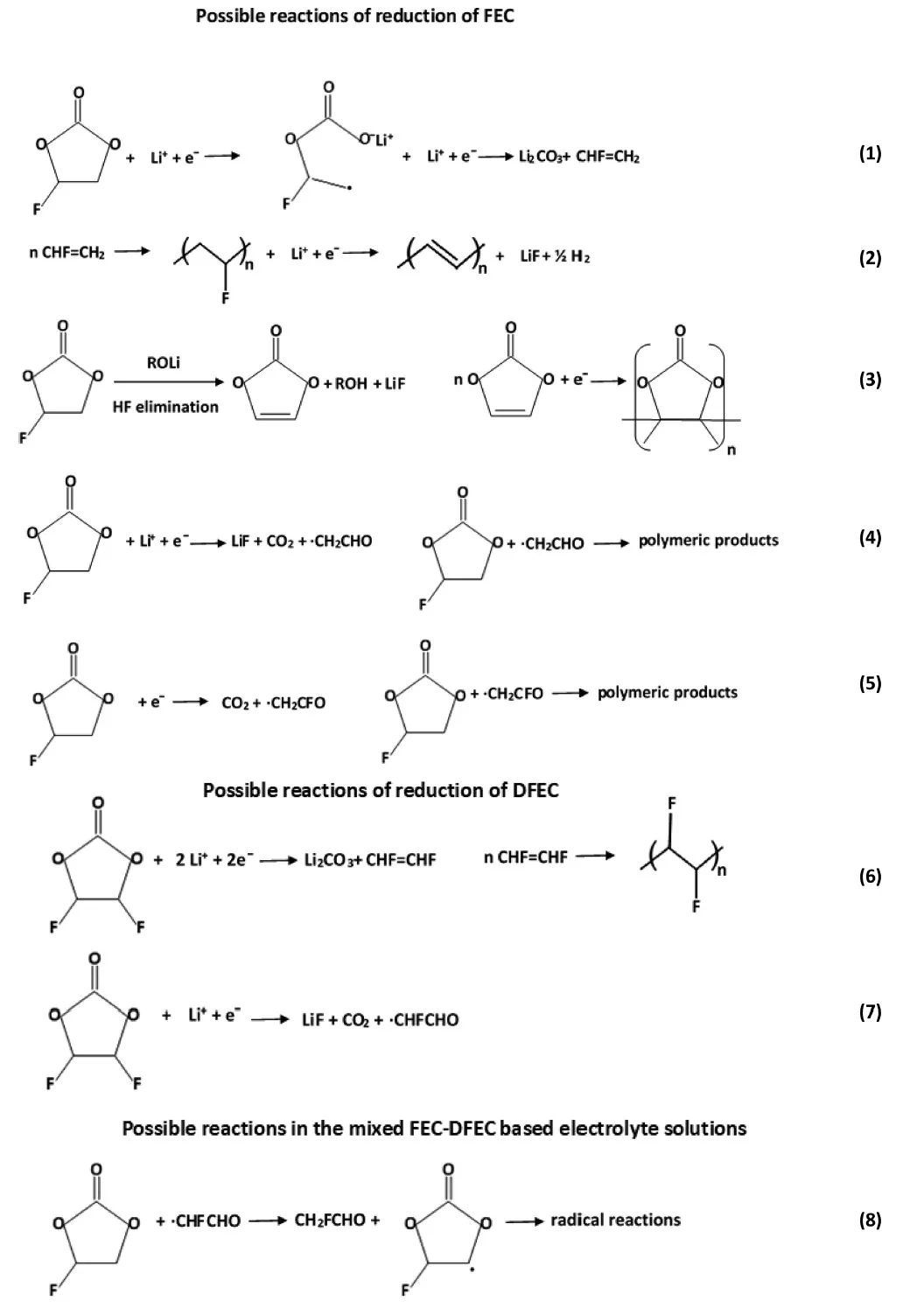

圖1 FEC和DFEC可能的還原反應

FEC和DFEC的協同效應確保了鋰金屬負極更好的鈍化，并得到了詳細的實驗工作證實。研究顯示，在實際面容量為3.4 mAh cm^-2的Li|NCM 811電池中測試時，與含有FEC的電解液相比，含FEC和DFEC電解液的用量顯著降低（0.7-1.2 μL mg^-1_{NCM 811}），并且扣式電池的循環壽命可延長至數百個循環。

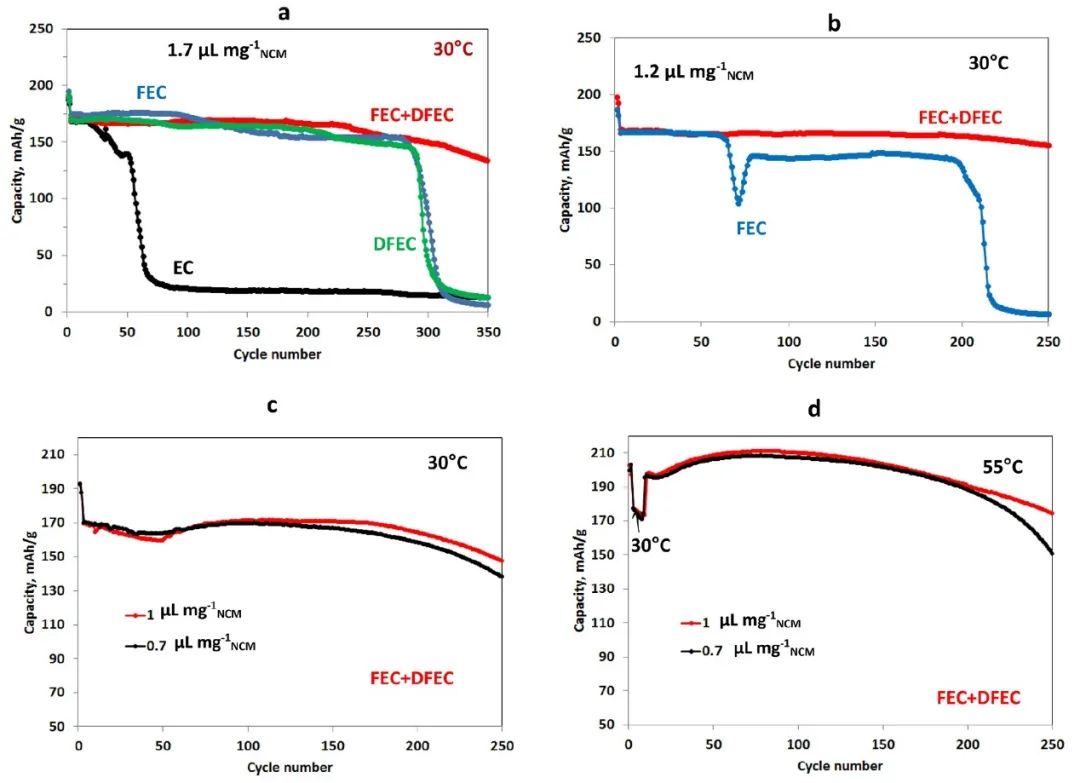

圖2 采用不同電解液的Li|NCM 811電池性能

電化學和光譜測試表明，在鋰負極鈍化表面膜的形成過程中，FEC和DFEC的兩種不同行為導致了兩種氟化碳酸酯的協同作用。DFEC的作用是快速形成最初的大量表面膜基質，確保電極的初始有效鈍化，然后FEC充當修復劑，負責通過小規模反應完成保護性表面膜的形成。

這種情況解釋了當其電解液溶液同時包含 FEC和DFEC作為共溶劑時，FEC消耗量的減少和具有實用負載正極材料Li|NCM 811電池循環性能的顯著改善。這些結果為開發具有最高能量密度的可充電池鋪平了道路。

圖3 FEC和DFEC共溶劑的協同作用

High Energy Density Rechargeable Batteries Based on Li Metal Anodes. The Role of Unique Surface Chemistry Developed in Solutions Containing Fluorinated Organic Co-solvents. Journal of the American Chemical Society 2021. DOI: 10.1021/jacs.1c11315

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/13/ad081ffb89/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

巴伊蘭大學JACS：含氟有機共溶劑在鈍化鋰金屬負極中的作用

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

巴伊蘭大學JACS：含氟有機共溶劑在鈍化鋰金屬負極中的作用

相關推薦
