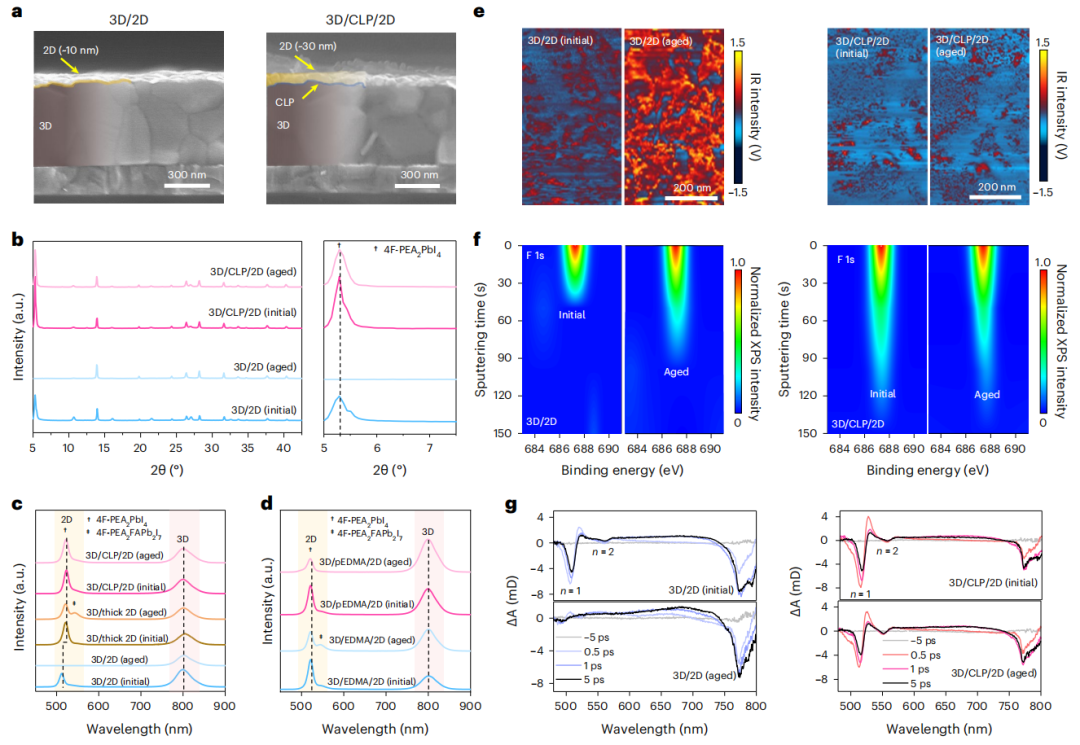

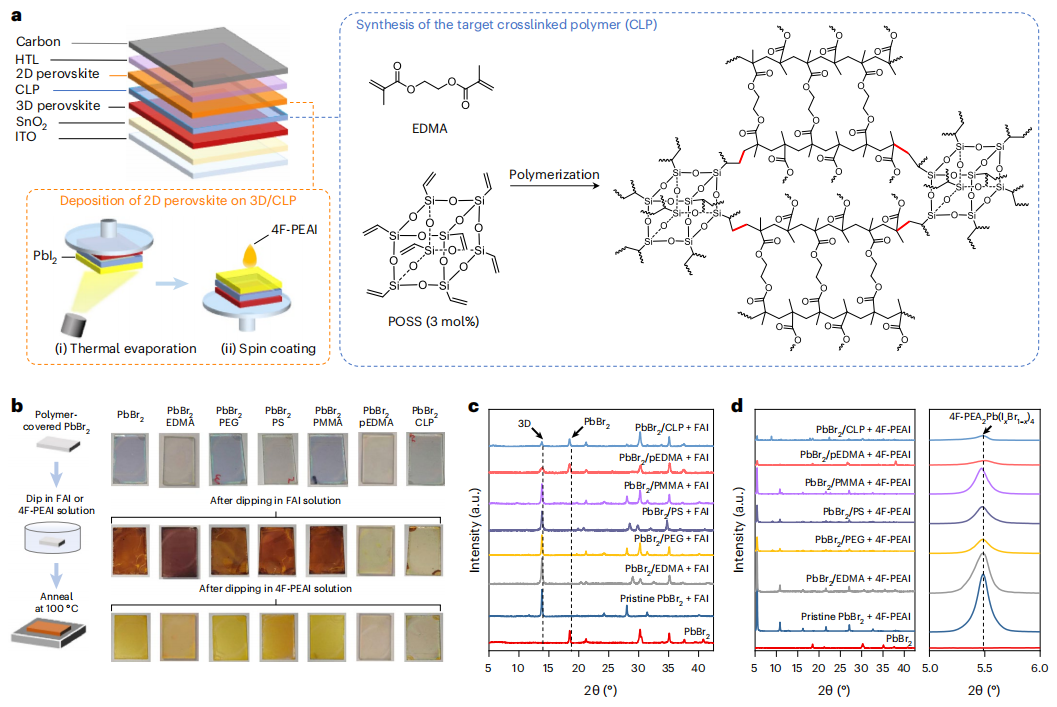

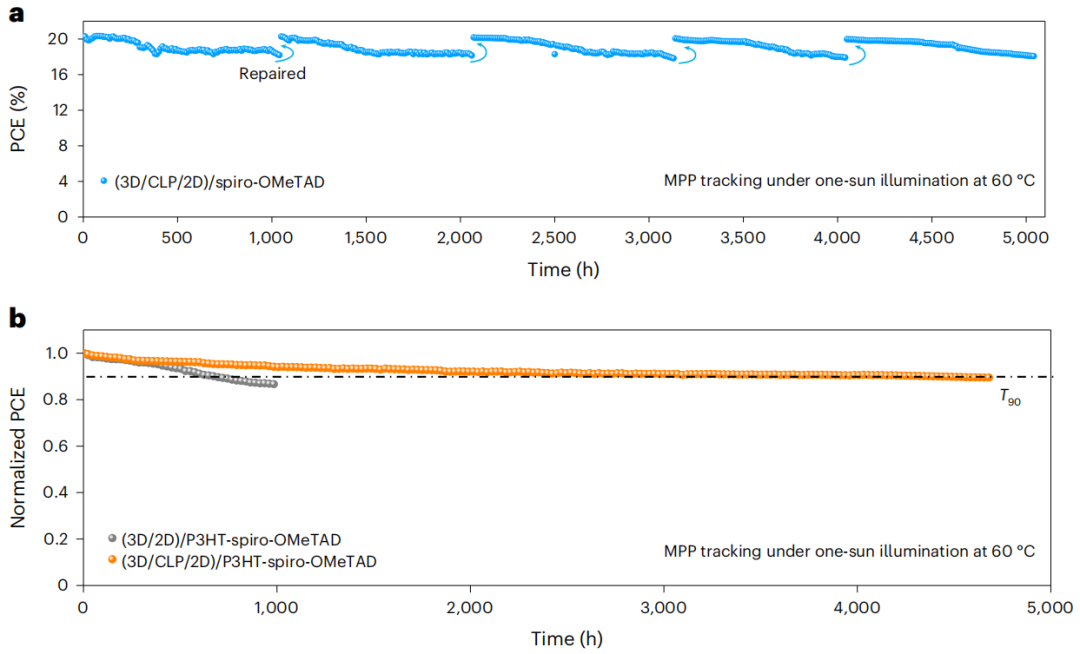

成果簡介三維(3D)鈣鈦礦活性層的二維(2D)和準二維修飾在提高鈣鈦礦太陽能電池(PSCs)的性能方面發揮著極其重要的作用。然而,表面2D和體相3D鈣鈦礦之間的離子擴散導致3D/2D鈣鈦礦異質結構的降解,從而限制了PSCs的長期穩定性。在此,華中科技大學李雄教授和榮耀光副教授,加拿大多倫多大學Edward H. Sargent教授,武漢理工大學麥立強教授等人在3D鈣鈦礦層的頂部加入交聯聚合物(CLP),然后通過蒸汽輔助兩步工藝沉積2D鈣鈦礦層,形成3D/CLP/2D鈣鈦礦異質結構。光致發光光譜和厚度剖面元素分析表明,CLP通過抑制陽離子(4F-PEA+)在2D和3D鈣鈦礦之間的擴散來穩定異質結構。對于基于碳電極的器件,報道了效率為21.2%的小面積器件和效率為19.6%的微型模塊。在最大功率點跟蹤和高溫單日照照明下,器件在運行4390小時后仍能保持90%的初始性能。相關論文以“Stabilization of 3D/2D perovskite heterostructures via inhibition of ion diffusion by cross-linked polymers for solar cells with improved performance”為題發表在Nature Energy。研究背景研究表明,有機-無機混合鈣鈦礦太陽能電池最近經歷了認證功率轉換效率(PCEs)的快速上升。同時,許多最好的鈣鈦礦太陽能電池均采用二維(2D)或準二維修飾的3D鈣鈦礦異質結構,提供缺陷鈍化和有利的帶對準,從而可以提高開路電壓(VOC)和填充因子(FF)。這些 3D/2D 鈣鈦礦異質結構通常是通過在3D鈣鈦礦上旋涂有機陽離子鹽溶液,并在表面上原位形成薄的低維鈣鈦礦(例如2D和準2D)來制備的。已知表面2D和體相3D 鈣鈦礦之間的離子擴散在偏置、照明和熱量下能夠降解3D/2D鈣鈦礦異質結構。因此,這些高效PSC在室溫下的長期運行穩定性被限制為小于2000小時,在最大功率點(MPP) 跟蹤和連續照明和高溫(≥60 °C)下為~500 小時。對于鈣鈦礦吸收層內的離子擴散,通過鹵化物成分調整尋求緩解策略。然而,抑制3D和2D鈣鈦礦之間的離子擴散并穩定3D/2D鈣鈦礦異質結構仍然是一個持續的挑戰。內容詳解為了構建穩定的3D/2D鈣鈦礦異質結構,作者建議在3D和2D鈣鈦礦層之間引入中間夾層。其原因在于:中間層需要有效抑制離子擴散,同時不妨礙3D和2D鈣鈦礦層之間的電荷傳輸。對于夾層和二維鈣鈦礦層的沉積,需要在不降解或損壞下層的情況下操作技術和工藝。圖1.?3D/CLP/2D鈣鈦礦異質結構的制備和CLP的選擇同時,將小分子與常規聚合物作為夾層進行比較,作者發現高度交聯聚合物(CLP)在抑制離子擴散和穩定3D/2D鈣鈦礦異質結構方面更有效。本文選擇了在中等條件下(≤100°C)下通過乙二醇二甲基丙烯酸酯(EDMA)和多面體低聚倍半硅氧烷(POSS)自聚合制備的聚合物,并且不會降解3D鈣鈦礦的溶液中聚合物層。為簡單起見,CLP在下面代表基于POSS-EDMA的聚合物。同時,作者開發了一種氣相輔助兩步沉積工藝,在3D鈣鈦礦/CLP雙層上形成2D鈣鈦礦層,防止了2D鈣鈦礦沉積過程中底層3D鈣鈦礦的破壞。圖2.?CLP對鈣鈦礦異質結構的穩定作用圖3. 電荷載流子動力學和器件性能作者使用3D/CLP/2D鈣鈦礦異質結構制備了基于碳電極的PSC,效率為21.2%(面積為0.16 cm2),并展示了基于碳電極的PSM,其認證效率為18.2%(面積為17.1cm2)。該電池在單日光照下和60℃下達到4390小時的T90(器件效率降低到初始值的90%),與基于傳統3D/2D鈣鈦礦異質結構的鈣鈦礦太陽能電池相比,顯示出優越的穩定性。圖4. 長循環穩定性測試總之,本文通過引入高度交聯的網絡聚合物,成功地抑制了表面2D和體相3D鈣鈦礦之間的離子擴散,構建了高度穩定的3D/CLP/2D鈣鈦礦異質結構,并與碳電極結合,制備了效率為21.2%的PSC和效率為19.6%的mini-PSM(認證穩定效率為18.2%),在跟蹤和單日照耀下連續運行4390小時后,該設備仍保持其初始性能的90%。Luo, L., Zeng, H., Wang, Z. et al. Stabilization of 3D/2D perovskite heterostructures via inhibition of ion diffusion by cross-linked polymers for solar cells with improved performance. Nat Energy (2023). https://doi.org/10.1038/s41560-023-01205-y
