国产精品99精品久久免费,999精产国品一二三产区,情书大全写给女友感动

水系鋅離子電池（ZIBs）的實際應用在很大程度上受到鋅負極可逆性差的困擾，主要與枝晶生長和界面寄生反應有關。

中南大學侯紅帥等通過引入親水性石墨烯量子點（GQDs）調控成核過程，成功設計了電化學穩定的鋅負極。

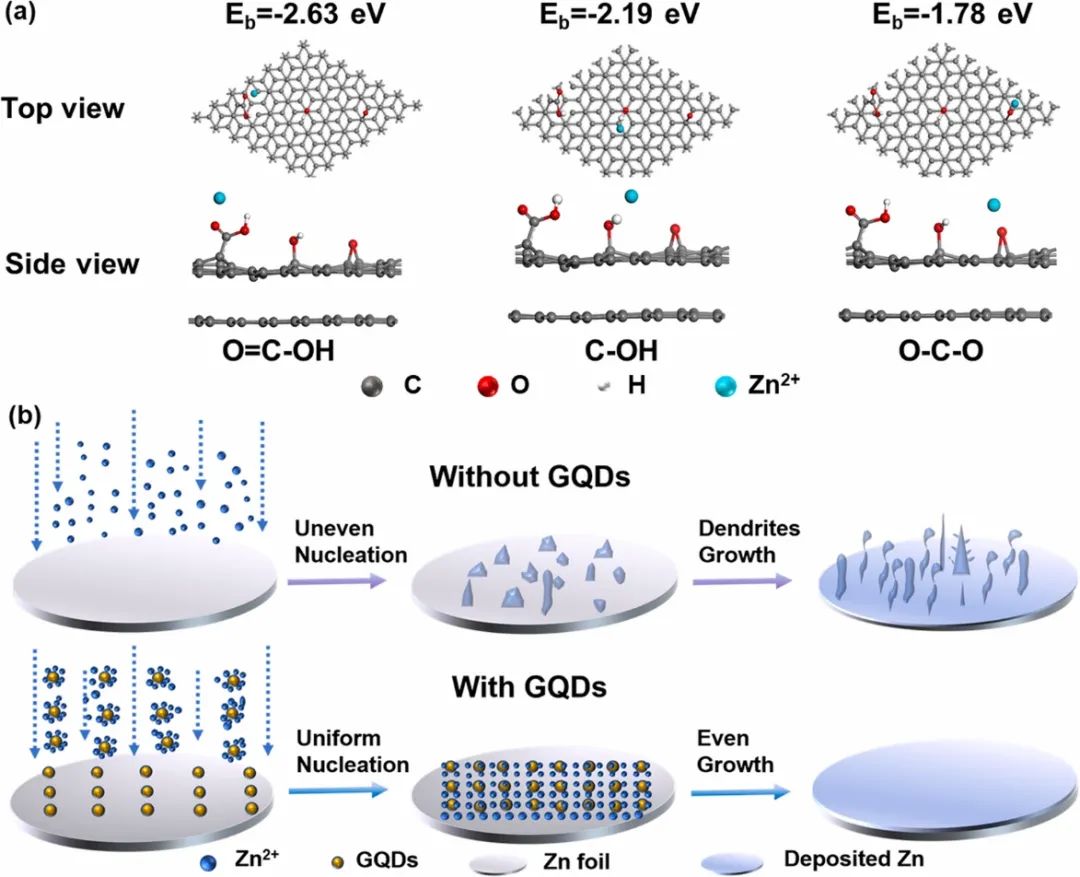

圖1 理論計算及抑制枝晶生長的效果示意圖

值得注意的是，GQDs與Zn²⁺的增強結合效應是由GQDs的較低電負性引起的，這有利于加速均勻的Zn沉積，從而產生沒有枝晶的堅固鋅負極。同時，含氧基團的GQDs激發了界面氫鍵，這有利于減輕水誘導的副反應，并改善Zn²⁺反應動力學。

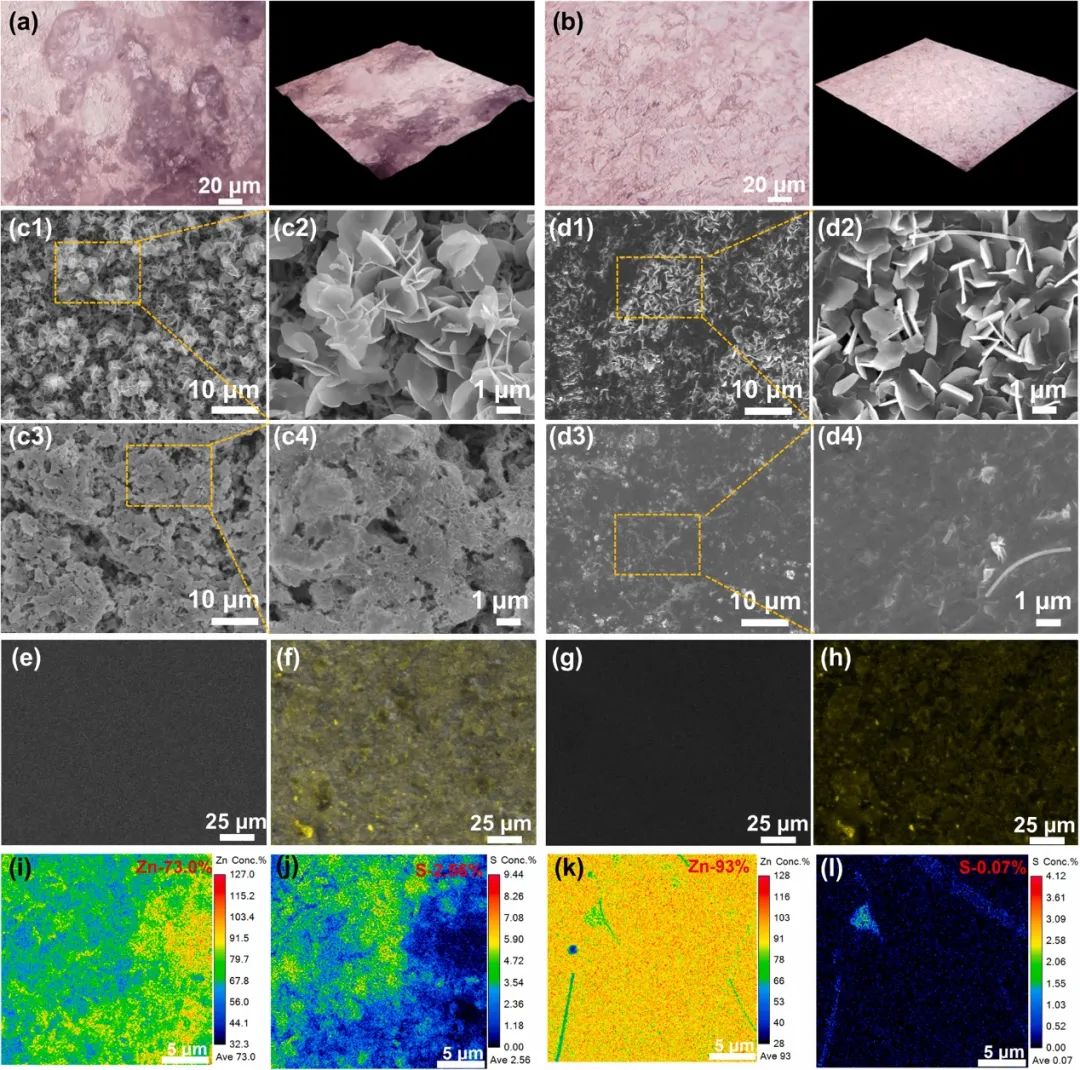

圖2 Zn對稱電池循環后的形貌表征

因此，當將 GQDs (0.4 g L^-1) 添加到電解液中時，鋅負極在0.8 mA cm^-2下表現出長達2200小時的長期循環壽命和50 mV的較低極化電壓，并且鋅負極表面光滑。

此外，由Na_xV₂O₅?nH₂O (NVO)、鋅金屬和具有GQDs的電解液組裝的ZIBs表現出優異的循環穩定性和倍率性能，在1 A g^-1的電流密度下循環600次后，可逆比容量仍可保164.3 mAh g^-1，遠高于沒有GQDs的對比樣品(61.2 mAh g^-1)。

這項工作提出了一種簡單有效的策略來抑制弱酸性電解液中水系ZIBs的鋅枝晶形成和生長，這可能會促進水系ZIBs和石墨烯量子點的發展。

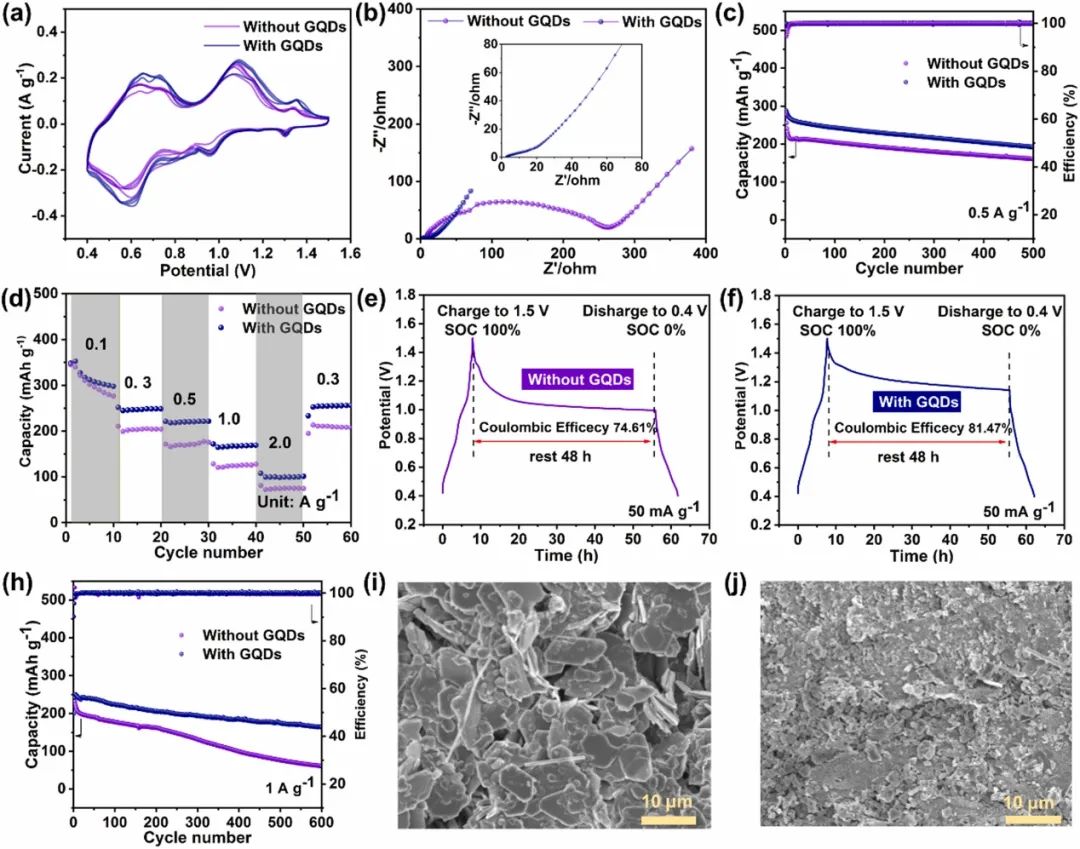

圖3 Zn||NVO電池性能

Graphene Quantum Dots Enable Dendrite-free Zinc Ion Battery. Nano Energy 2021. DOI: 10.1016/j.nanoen.2021.106752

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/12/bc2c38d816/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
