通訊單位：中國科學院高能物理研究所、美國SLAC國家加速器實驗室
在鋰離子電池（LIBs）中，由微裂紋引發的機械退化是提高其性能的瓶頸之一，量化復合電極中裂紋的形成和演變可為長時間/劇烈循環下的電化學行為提供重要的見解。然而，實際對電池中正極顆粒和電極裂紋的研究是非常耗時的，并且對于復雜成像數據的人工解釋是主觀的。目前，機器學習，尤其是深度學習，由于其處理海量數據和高維分析的本征特性，已被廣泛應用于材料研究。

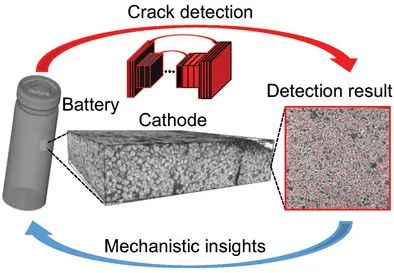

在此，中國科學院高能物理研究所袁清習研究員、張凱研究員聯合美國SLAC國家加速器實驗室劉宜晉研究員、李濟舟博士（共同通訊）等人開發了一種基于深度學習的方法，從商用18650型電池正極的納米級硬X射線全息斷層掃描數據中提取裂紋圖案。具體來說，作者訓練了一個基于U-Net的神經網絡并將其應用于掃描數據。然后對斷層掃描數據的每個切片進行單獨處理，并通過合并所有切片得到3D裂紋分布。
作者通過繪制18650型電池正極中的異質降解圖證明了該方法的有效性，并通過將局部損傷密度與相應的堆積密度相關聯揭示了與深度相關的分布。因此，這種高通量裂紋檢測方法消除了傳統手動分析可能產生的偏差，預計開發的技術和由此的發現可為具有更好性能的商用LIB電極設計提供重要信息。該研究以“Deep-Learning-Enabled Crack Detection and Analysis in Commercial Lithium-Ion Battery Cathodes”為題發表于國際頂級期刊Advanced Functional Materials。
要點1：電池的多尺度結構層次
作者使用顯微斷層掃描對18650型電池進行了X射線檢查，可清楚地看到電池的果凍卷結構。NMC532正極與負極的Cu集流體形成強烈對比，而石墨負極和正極的Al集流體則相對透明。作者進一步拆卸了圓柱形電池，并獲得了對電池的顯微斷層掃描所確定的感興趣區域，然后用納米級分辨率的同步加速器全息斷層掃描感興趣的重建區域。在實驗中，作者實現了70 nm的空間分辨率和定量相位對比，可更詳細地可視化和量化分層區域和破裂的NMC顆粒。該電池的正極由3~4 μm的不規則形狀的二次顆粒組成，它們非常緊密且破壞程度不同。

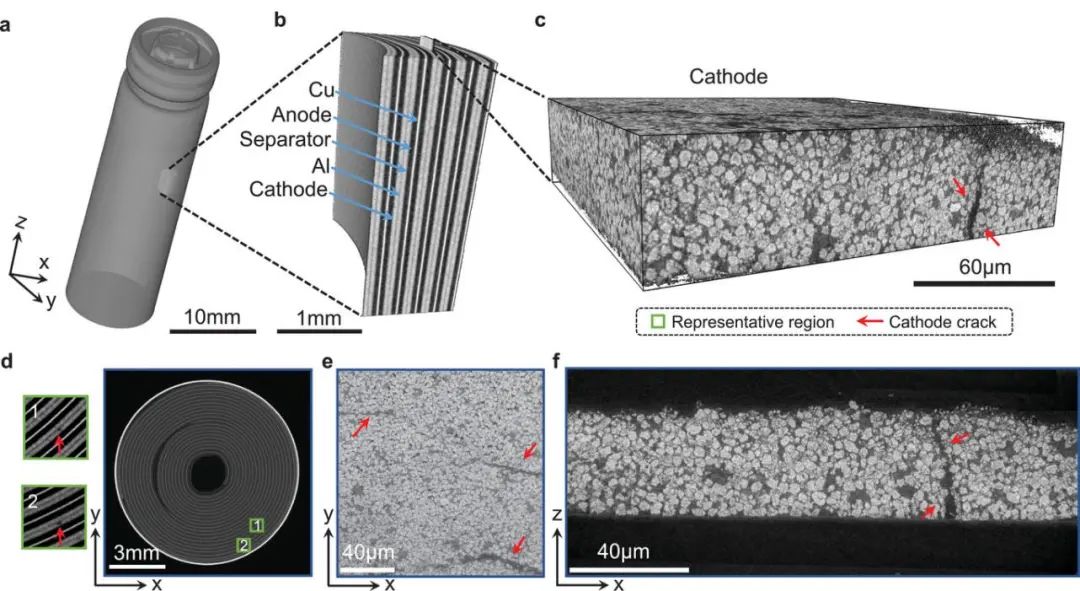

圖1. 18650型鋰離子電池的多尺度結構層次
此外，觀察到的源自電化學循環的二次內顆粒裂紋甚至更小，約為1 μm或更小。而全息斷層掃描數據涵蓋了大視場（≈150 μm3），提供了關于電化學行為、化學機械分解和活性顆粒堆積的空間異質性的豐富信息。手動分割顆粒裂縫或使用傳統的圖像處理算法來完成這項任務是具有挑戰性的，這種情況下開發深度學習方法對于有效分析具有大視場和高分辨率的成像數據至關重要。
要點2：基于深度學習的自動裂縫檢測
本文使用的深度學習網絡展示了基于U-Net的深度卷積架構。裂縫檢測網絡是典型的全卷積網絡，由編碼器和解碼器組成。首先，將從電極的3D重建中提取的 2D切片輸入網絡，編碼器網絡將每個原始圖像壓縮成一組代表裂縫形態特征的“特征”。然后解碼器網絡對編碼數據進行解碼，逐步優化裂縫檢測結果。此外，解碼器網絡通過跳躍連接結構與編碼器連接并提供上下文信息，進一步提高了準確度。

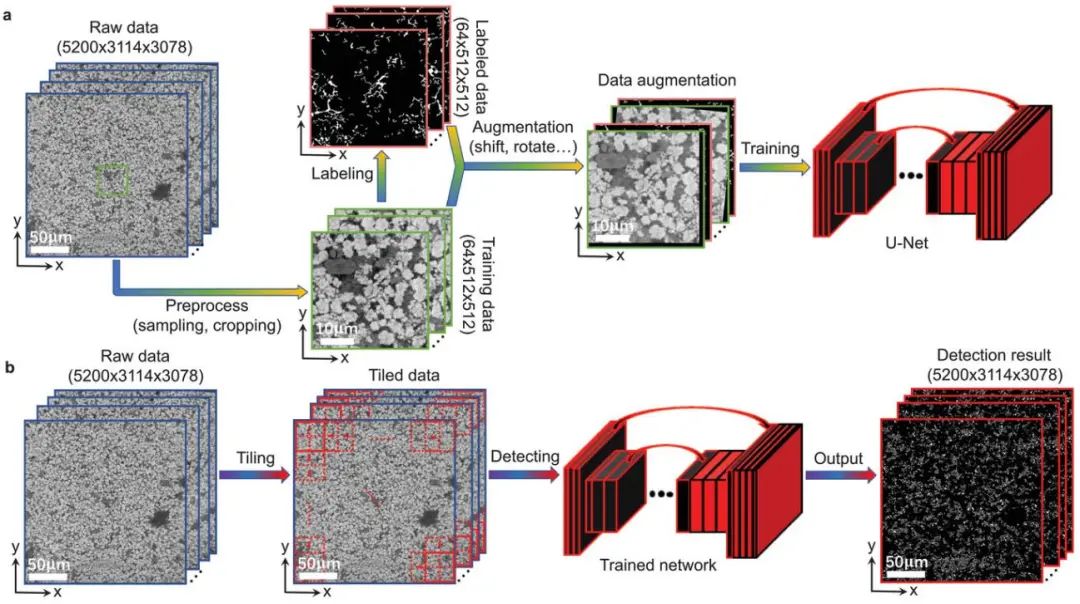

圖2. 基于深度學習的全息數據中顆粒裂紋檢測流程
作者使用75%的手動標記數據作為訓練數據，其余作為測試集來評估網絡性能。為了豐富訓練集并提高訓練模型的泛化性，可通過平移、旋轉和縮放圖像塊來執行數據增強。此步驟充當正則化器，有助于減少過度擬合從而提高網絡性能。最后，作者使用滑動窗口將訓練良好的模型應用于原始數據，并將結果拼接以獲得最終輸出。與直接處理全尺寸圖像或3D數據相比，該策略可顯著減少計算資源。

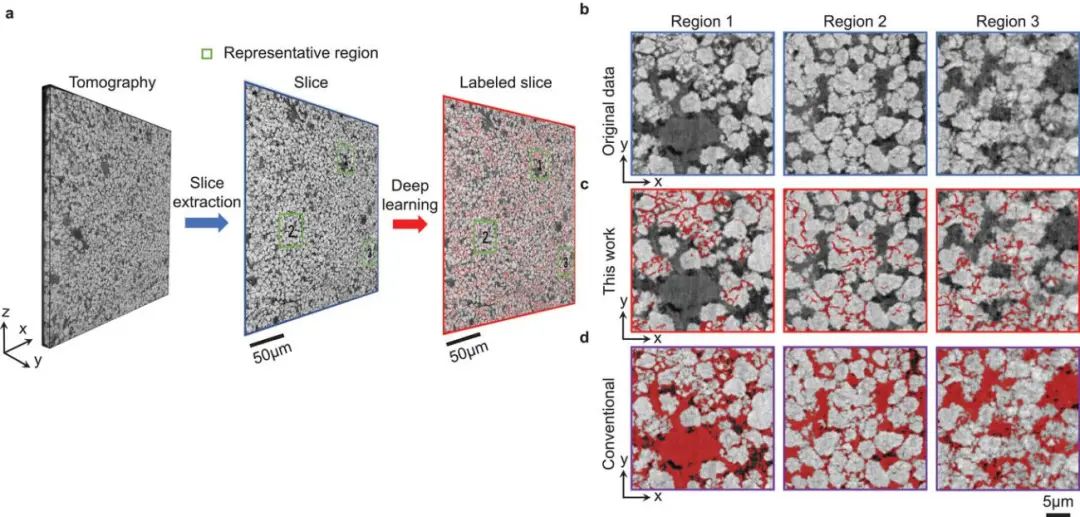

圖3. 裂紋檢測結果的代表性示例及與傳統方法的比較
結果表明，基于深度學習的檢測方法可準確量化和分析大量NMC顆粒的裂紋水平。為驗證該方法的優勢，作者將其與傳統的基于閾值的圖像分割算法進行比較。結果顯示，傳統方法無法分離裂縫和空隙區域，而深度學習方法顯示出顯著提高的性能。這表明該模型幾乎可達到人眼的表現，替代了傳統人工標注所需的大量勞動力。
基于深度學習方法，作者量化了從顆粒到電極級別的裂紋水平。這些顆粒的形狀是不規則的，它們緊密堆積且不均勻破碎。作者利用深度學習方法對兩層裂縫進行自動識別，并分別計算了各自的損傷密度圖。總體而言，靠近隔膜的顆粒比靠近集流體的顆粒形態損傷更嚴重。損傷密度呈明顯的深度依賴性，表明正極損傷的程度是不均勻的。隨著與隔膜距離的增加，裂化程度逐漸降低并趨于穩定。除了與深度相關的裂紋剖面，成像數據還提供了對空間復雜性的有價值見解。

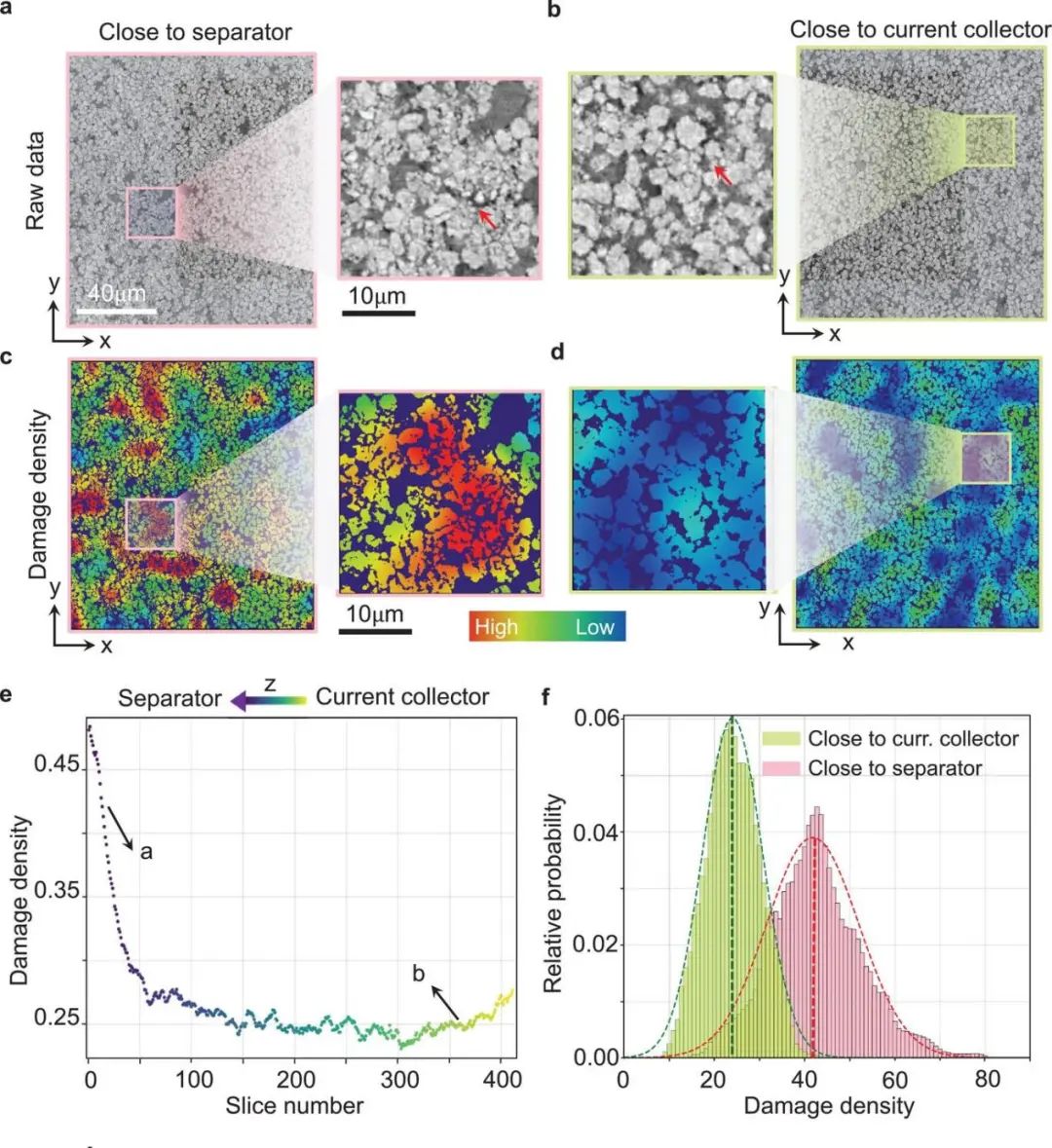

圖4. 復合電池正極異質降解的量化
要點4：顆粒裂紋與密度的關聯
一般來說，顆粒堆積密度與有效能量密度呈正相關。然而，顆粒密度和壽命之間的平衡應仔細考慮，因為二者相互作用相當復雜。為了獲得進一步的見解，作者對成像正極的堆積密度和損壞程度之間的關系進行了統計分析。總體而言，隨著顆粒密度的增加，顆粒表現出更嚴重的機械損傷。這可能是因為具有密集顆粒堆積的區域可能會經歷更大的局部電流密度，導致過度使用效應及電池循環過程中發生副反應的可能性更高。

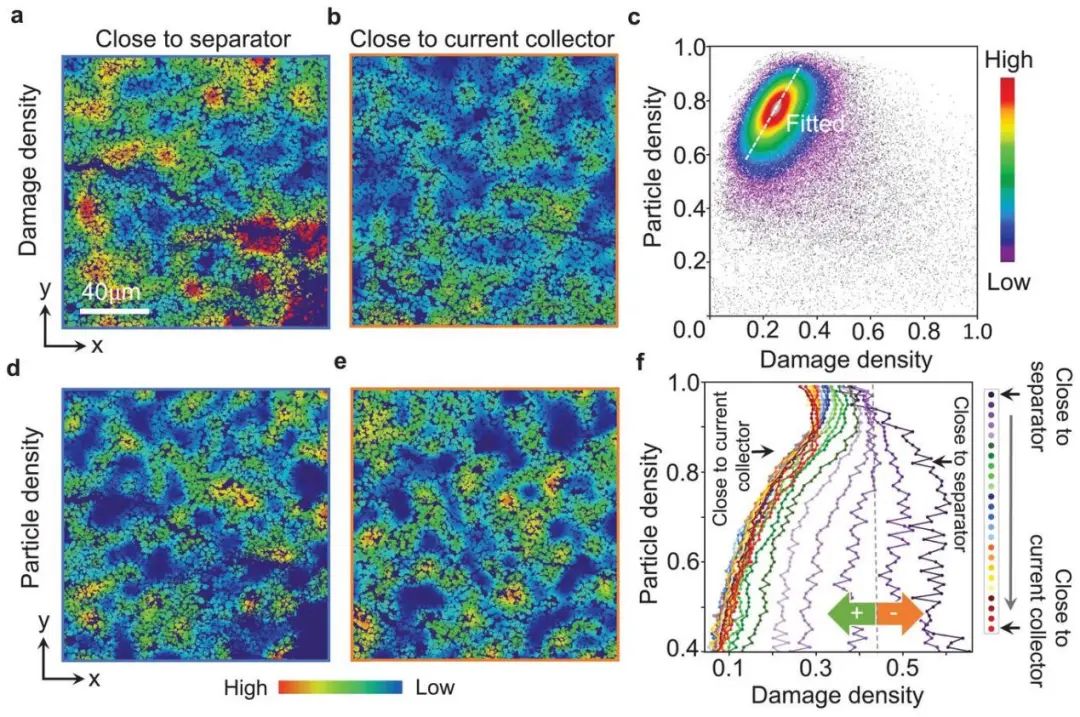

圖5. 顆粒裂紋與密度的關聯
對于靠近集流體的切片，顆粒密度圖與損傷密度圖呈正相關，與整體趨勢一致。然而，對于靠近隔膜的切片，具有較少顆粒的區域表現出較高的損傷。這些結果表明，為了減少顆粒裂紋，應考慮不同深度的顆粒堆積密度的自適應策略。也就是說，對于靠近隔膜的頂層，可使用較大的顆粒堆積密度來減少整體顆粒裂紋。因此，整個電極深度的結構梯度可能是全局優化所必需的。
總之，作者開發了一種基于深度學習的方法來自動提取商用18650型電池正極的裂紋特征，量化了通過納米級硬X射線相位對比全息成像獲得的3D重建。成像正極中的損傷異質性被量化且具有統計學意義，損傷密度和顆粒堆積密度之間的關聯為通過自適應地結合深度相關的結構梯度來全局優化正極結構穩定性提供了一種潛在的可行方法。此外，這項研究還強調了先進機器學習方法在加速能源材料科學成像數據分析方面的有效性。在科學上，副反應和體相裂紋的產生是相互關聯和調節的。雖然需要大量后續工作，但本研究中開發的裂紋檢測工具能夠進行高通量分析，并將促進下游機器學習的發展以進一步實現電池的壽命預測。
Deep-Learning-Enabled Crack Detection and Analysis in Commercial Lithium-Ion Battery Cathodes, Advanced Functional Materials 2022. DOI: 10.1002/adfm.202203070
https://onlinelibrary.wiley.com/doi/10.1002/adfm.202203070
