開發具有高活性和穩定性的雙功能性耐腐蝕的析氫/析氧反應（HER/OER）雙功能電催化劑，特別是在海水中電解，但仍然具有挑戰性。

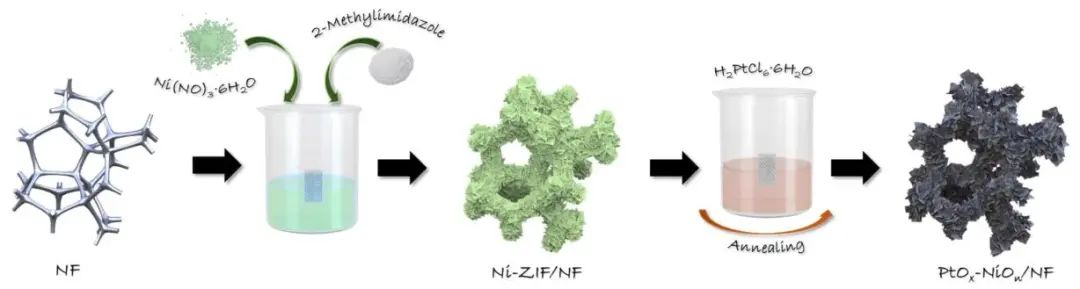

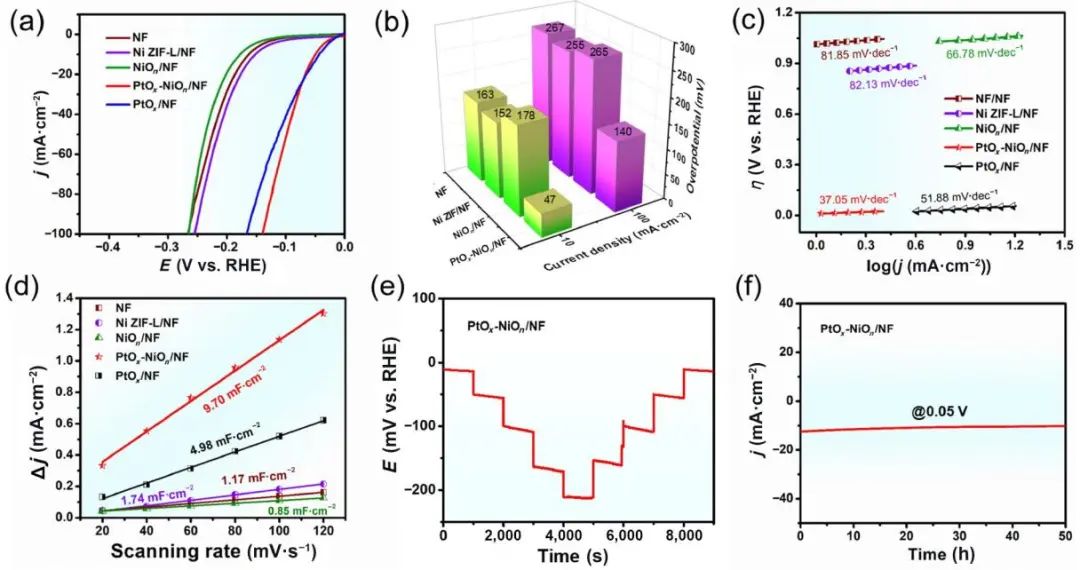

基于此，青島科技大學王磊教授和吳則星副教授、中國石油大學（華東）柴永明教授（共同通訊作者）等人報道了通過在泡沫鎳上熱處理Ni ZIF-L納米片，在衍生非晶NiOn上原位引入PtOx合成了PtOx-NiOn/NF。結果表明，PtOx-NiOn/NF電極在電流密度為10 mA·cm?2時，HER和OER分別僅需32和240 mV的極低過電位，超過了大多數報道的電催化劑，甚至是商用Pt/C和RuO2電極。
此外，基于PtOx-NiOn/NF的雙電極電池，在1 M KOH和堿性海水中分別需要低至1.57 V和1.58 V電壓驅動10 mA·cm-2，耐久性能和穩定性顯著。在工業條件下，要實現1000 mA·cm-2的水裂解，需要1.88 V的低電池電壓。
通過DFT計算，作者研究了PtOx和NiOn表面上的這些關鍵反應步驟以及組分之間的相互作用，計算并比較了PtOx、NiOn和PtOx位點在PtOx-NiOn/NF（PtOx-NiOn/NF-1）和NiOn位點在PtOx-NiOn/NF（PtOx-NiOn/NF-2）優化模型上H2O和H*（ΔGH*）的吸附能。
PtOx-NiOn/NF-1催化劑PtOx位點上H2O分子解離能力的提高是因為其吸附能高于PtOx樣品，表明雜化物中的NiOn對HER具有擴張作用，同時PtOx-NiOn/NF-2中NiOn位點的吸附能高于NiOn催化劑，保證了H2O在PtOx位點上的有效吸附和活化，有利于后續的H2演化，進一步證明了PtOx和NiOn組分在混合催化劑中的堿性HER性能的提高。
此外，PtOx-NiOn/NF-1中PtOx位點的水解離動能勢壘比PtOx催化劑低，表明PtOx-NiOn/NF-2中NiOn位點的水解離能勢壘比NiOn低，則說明各組分在性能提升中發揮了重要作用。
PtOx-NiOn/NF-1中PtOx位點的ΔGH*為-0.51 eV，更接近0 eV，低于PtOx催化劑，表明NiOn可以作為催化活性中心，同時PtOx-NiOn/NF-2中NiOn位點的ΔGH*較NiOn催化劑低0.95 eV，表明PtOx在PtOx-NiOn/NF中也具有活性位點，增強了H吸附動力學。
Amorphous NiOn coupled with trace PtOx toward superior electrocatalytic overall water splitting in alkaline seawater media. Nano Res., 2023, DOI: 10.1007/s12274-022-5369-0.
https://doi.org/10.1007/s12274-022-5369-0.
原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/c83aae8c0d/
