|
|
|
|
|
| <![CDATA[<sub id="n38bg"></sub>]]>
|
|
滑鐵盧大學李玉寧AFM：通過搖椅配位化學釋放LiFePO4的容量潛力
?
頭條,
干貨,
頂刊 ?
閱讀 58
使用橄欖石型磷酸鐵鋰（LiFePO4，LFP）作為正極材料的鋰離子電池（LIBs）廉價、安全、耐用且環保，但其實際容量（120~160 mAh g-1）和理論容量（170 mAh g-1）之間仍有相當大的差距。
在此，加拿大滑鐵盧大學李玉寧教授等人報告了一種新策略，即所謂的“搖椅”配位化學以增強Li+擴散并釋放LFP正極材料的潛在容量。具體而言，作者使用了一種簡單且低成本的醋酸鋅二乙醇胺配合物（Zn(OAc)2·DEA）作為LFP電極中的粘結劑。

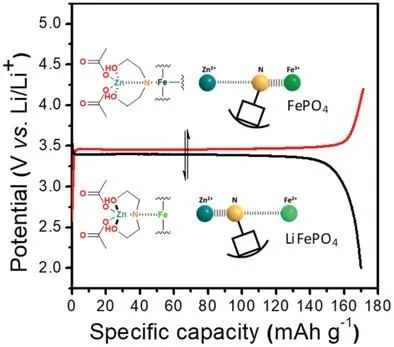

基于NMR和FT-IR結果，作者發現DEA中的N原子在放電狀態的Zn2+和充電狀態的Fe3+之間“搖擺”，因為配位鍵強度的順序為 Fe3+-N > Zn2+-N > Fe2+-N。

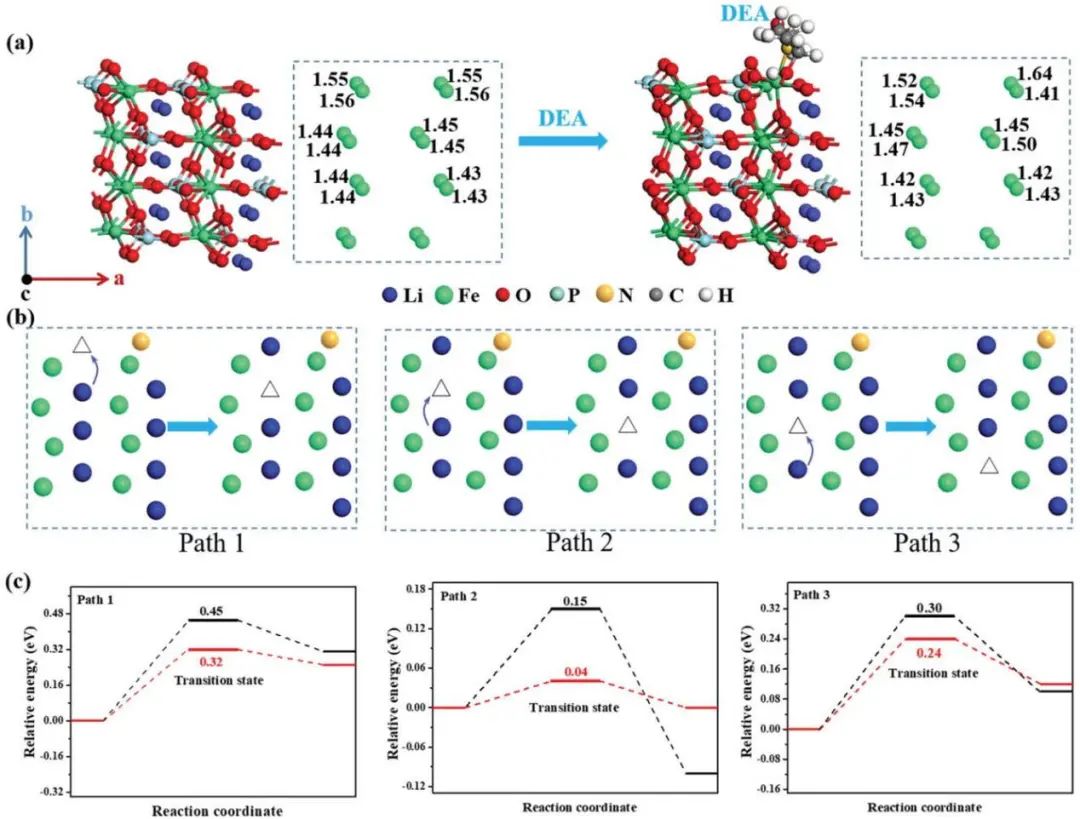

DFT結果表明，LFP表面帶隙變窄且Li+在（010）表面或附近沿[010]方向擴散的活化能壘大大降低，這分別促進了電子導電和Li+擴散。
因此，Zn(OAc)2·DEA基LFP電極在0.2C時達到了169 mAh g-1的高容量（接近理論值），并獲得了優異的循環性能和低容量衰減率（在5C下超過1500次循環中每循環僅衰減0.03%），與基于聚偏二氟乙烯 (PVDF) 的LFP電極相比是顯著的改進。
此外，Zn(OAc)2·DEA基LFP電極是由環境友好的“綠色”溶劑，即水和乙醇的混合物 (體積比為3:1) 制備，因此還可以顯著降低電極制造成本。這種新化學物質也可能適用于其他含有過渡金屬的電極材料，以實現更高的電池性能。

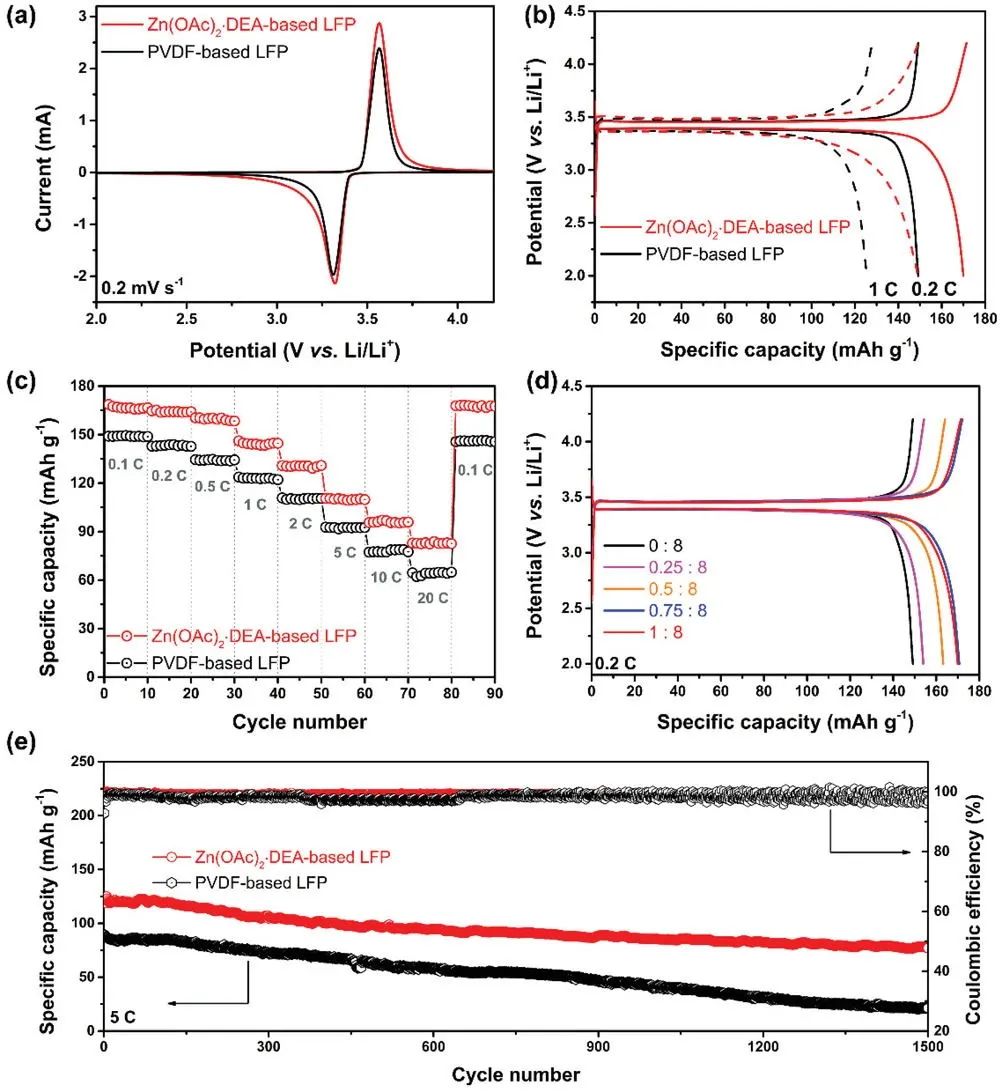

圖2. Zn(OAc)2·DEA基LFP電極的電化學性能
Unleash the Capacity Potential of LiFePO4 through Rocking-Chair Coordination Chemistry, Advanced Functional Materials 2021. DOI: 10.1002/adfm.202108692
主站蜘蛛池模板：
彝良县|
康定县|
宝清县|
洪湖市|
手机|
岳阳市|
营山县|
都兰县|
塘沽区|
通海县|
盐边县|
林芝县|
桃源县|
北票市|
育儿|
江西省|
友谊县|
临江市|
获嘉县|
望谟县|
邓州市|
文成县|
普兰店市|
九龙坡区|
志丹县|
扎囊县|
会同县|
敦化市|
开化县|
乌什县|
渑池县|
阿巴嘎旗|
巴青县|
郸城县|
侯马市|
仲巴县|
临澧县|
河东区|
雅安市|
枣强县|
临武县|
