由于鋁負極儲量豐富、成本低和容量大，可充電鋁離子電池（AIB）有望用于大規模儲能。然而，目前AIBs的發展受到使用AlCl₃/1-乙基-3-甲基咪唑氯化物電解液的阻礙，該電解液價格昂貴、腐蝕性強且對空氣極其敏感。

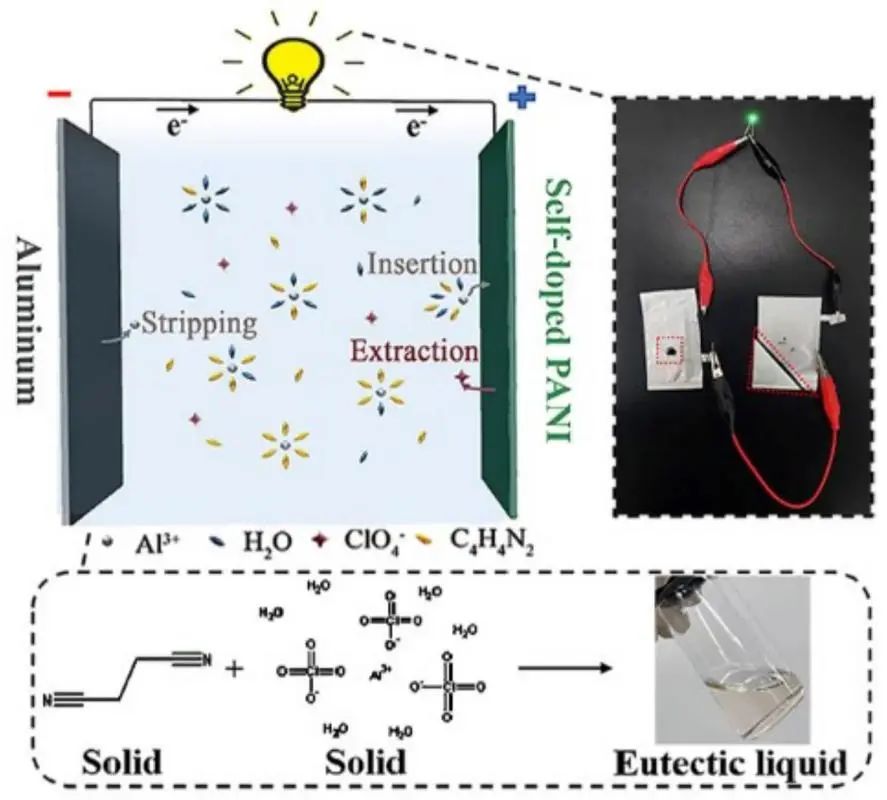

在此，武漢大學肖巍教授、上海交通大學付超鵬研究員等人報道了一種由水合高氯酸鋁（Al(ClO₄)₃·9H₂O）和丁二腈（SN）組成的新型水合共晶電解質 (HEE)，用于低成本、無腐蝕性和空氣穩定的AIB。研究發現，Al(ClO₄)₃·9H₂O中的結晶水對HEEs的形成起著至關重要的作用。在Al(ClO₄)₃·9H₂O/Sn HEE（ASHEE）中，部分被Sn配體取代形成[Al(H₂O)_6-x(SN)_x]³⁺配合物。

各種表征和DFT計算表明SN和H₂O分子都與ASHEE中的Al³⁺配位，且ASHEE中的結晶水在Al沉積之前有效地抑制了水分解，優化比例為1:12的ASHEE顯示平均配位數約為5。

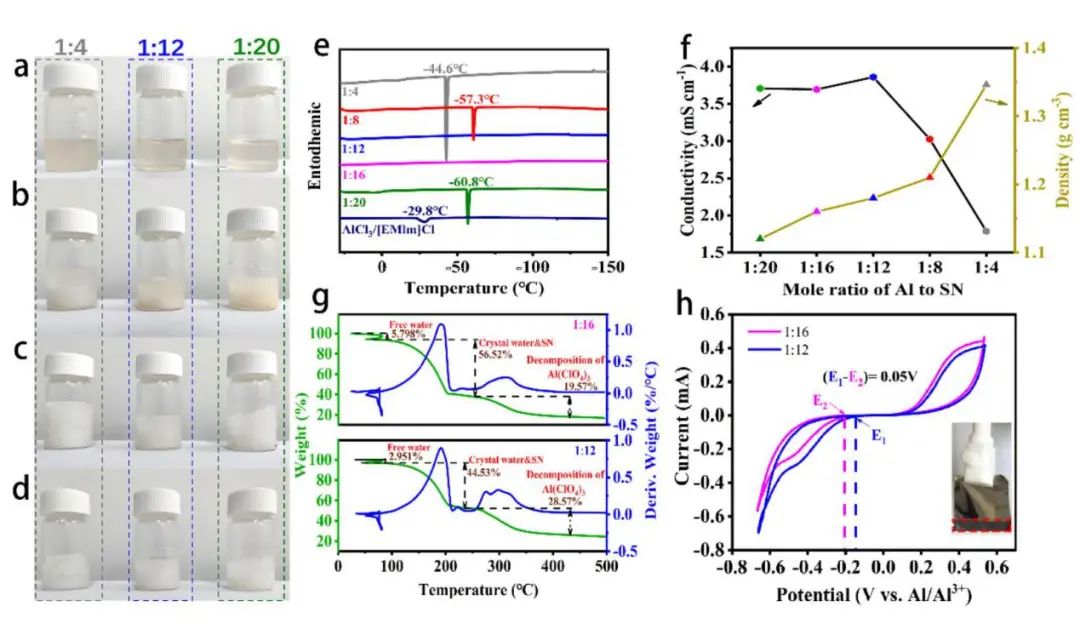

圖1. ASHEE的制備及物理特性

作為概念證明，在該電解液中，帶有自摻雜聚苯胺（SPANI）正極及Al箔作為負極的AIB在300 次循環中提供了185 mAh g^-1的高放電容量。

通過實驗和理論研究了ASHEE中的充電/放電機制，結果表明，充放電過程遵循Al³⁺的嵌入/脫嵌，實現三電子轉移。此外，由于ASHEE不易燃、空氣穩定且無腐蝕性，構建的AIB在實際應用中還表現出高安全性和良好的空氣耐受性。

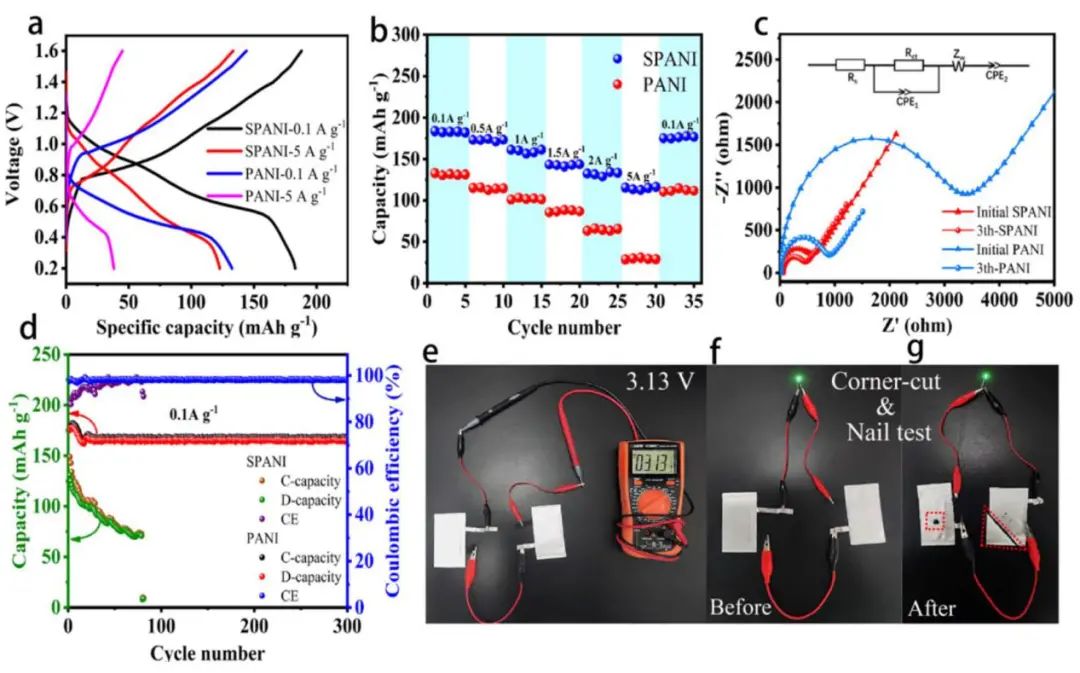

圖2. 基于ASHEE的AIB的電化學性能

A Low-cost and Air-Stable Rechargeable Aluminum-Ion Battery, Advanced Materials 2021. DOI: 10.1002/adma.202106511
