被夫の上司持久侵犯耻辱,激情综合五月丁香五月激情,.17c嫩嫩草色视频蜜桃

可充水系鋅離子電池（ZIBs）由于其高容量、本質安全性和低成本而成為一種有前景的大規模儲能技術。然而，由于副反應和枝晶問題，鋅負極的可逆性和循環穩定性較差，這限制了鋅在ZIBs中的利用。

華中科技大學黃亮等提出了一種鋁摻雜的氧化鋅(AZO)界面相，以提高Zn在高利用率下的耐久性。

華科黃亮Small：具有80%超高利用率的耐用鋅負極

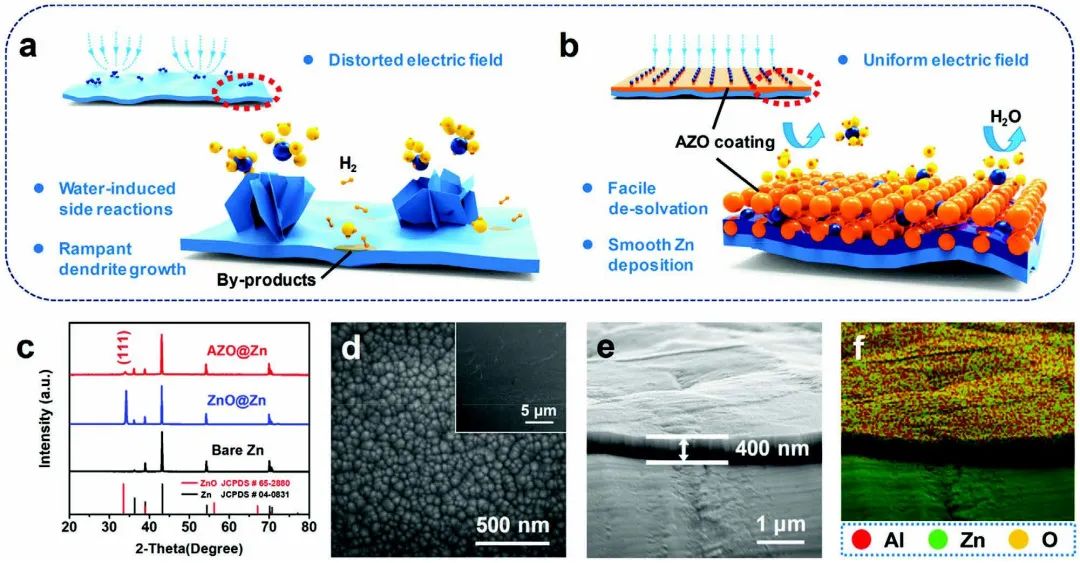

圖1. AZO@Zn上的Zn沉積過程示意圖及材料表征

由于Zn²⁺通過AZO層的強相互作用，AZO層不僅將Zn負極與體電解質隔離以防止Zn自腐蝕和析氫反應（HER），而且還通過減少水合Zn²⁺的去溶劑化消耗來促進沉積動力學。此外，由于AZO的高電導率，負極表面附近的電場分布可以均勻化，從而實現均勻的Zn沉積并有效緩解枝晶問題。

華科黃亮Small：具有80%超高利用率的耐用鋅負極

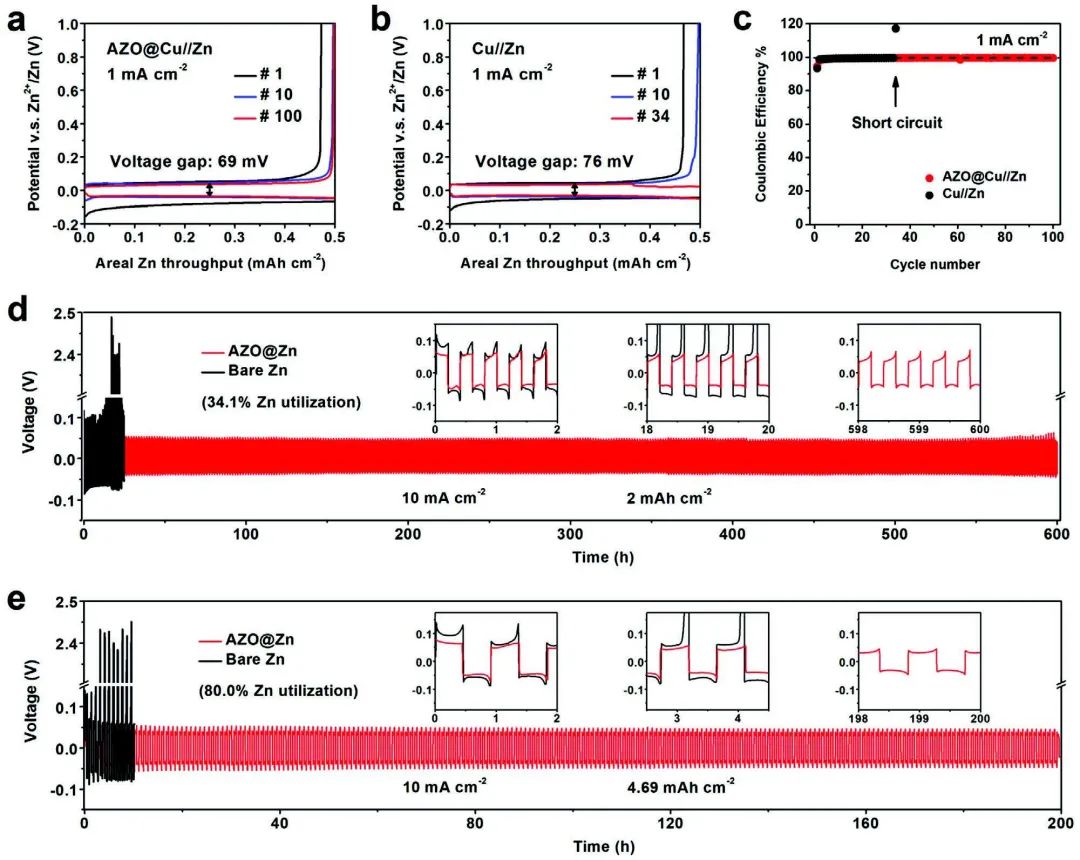

圖2. AZO@Cu/Zn和對稱電池性能

因此，在10 mA cm^-2的電流密度下，AZO涂層的Zn (AZO@Zn)負極具有600小時的長壽命，Zn利用率為34.1%。值得注意的是，即使在80%的超高Zn利用率下，AZO@Zn仍保持穩定循環超過200小時。

同時，具有有限Zn過量的 V₂O₅/AZO@Zn全電池在2 A g^-1下循環500次后顯示出86.8%的高容量保持率。這項工作提供了一種簡單有效的策略，以確保Zn負極在高利用率條件下的可逆性和耐用性，為具有競爭力的能量密度的市售ZIBs提供了廣闊的前景。

華科黃亮Small：具有80%超高利用率的耐用鋅負極

圖3. 全電池性能

Regulating Interfacial Desolvation and Deposition Kinetics Enables Durable Zn Anodes with Ultrahigh Utilization of 80%. Small 2021. DOI: 10.1002/smll.202106441

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/11/491c35a521/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

華科黃亮Small：具有80%超高利用率的耐用鋅負極

相關推薦
