国产福利萌白酱精品一区,电影av,《办公室高潮秘书2》

傳統水系電解質中類似海洋的自由水限制了工作電壓，并誘發了可充鋅金屬電池（AZMBs）的寄生反應。

北京航空航天大學李彬、李松梅等提出了一種水合鹽電解質（HSE），它可以抑制自由水的存在并引發不飽和水合結構（Zn(H₂O)_n²⁺，n<6），以規避鋅負極和正極上發生的寄生反應并提高分解電壓（至≈2.55 V vs Zn²⁺/Zn）。

圖1. HSE的制備及理化性質

由于SO₄^2-對降解的高穩定性和可控的水分子數量，這里水合硫酸鹽被選為電解質的來源?；诰脑O計的成分，水合鹽基電解質表現出沒有自由水、可實現的相變溫度（Tt）以及具有接觸離子對（CIP）和超接觸離子對（SCIP）溶劑化結構的不飽和水合陽離子結構的特點。

這些特點不僅有利于深度抑制寄生反應，包括正極的溶解和負極的鋅枝晶生長，而且有利于通過延遲析氧反應（≈2.55 V vs Zn²⁺/Zn）和滯后析氫反應（-1 V vs H⁺/H₂）擴大穩定的電化學窗口。

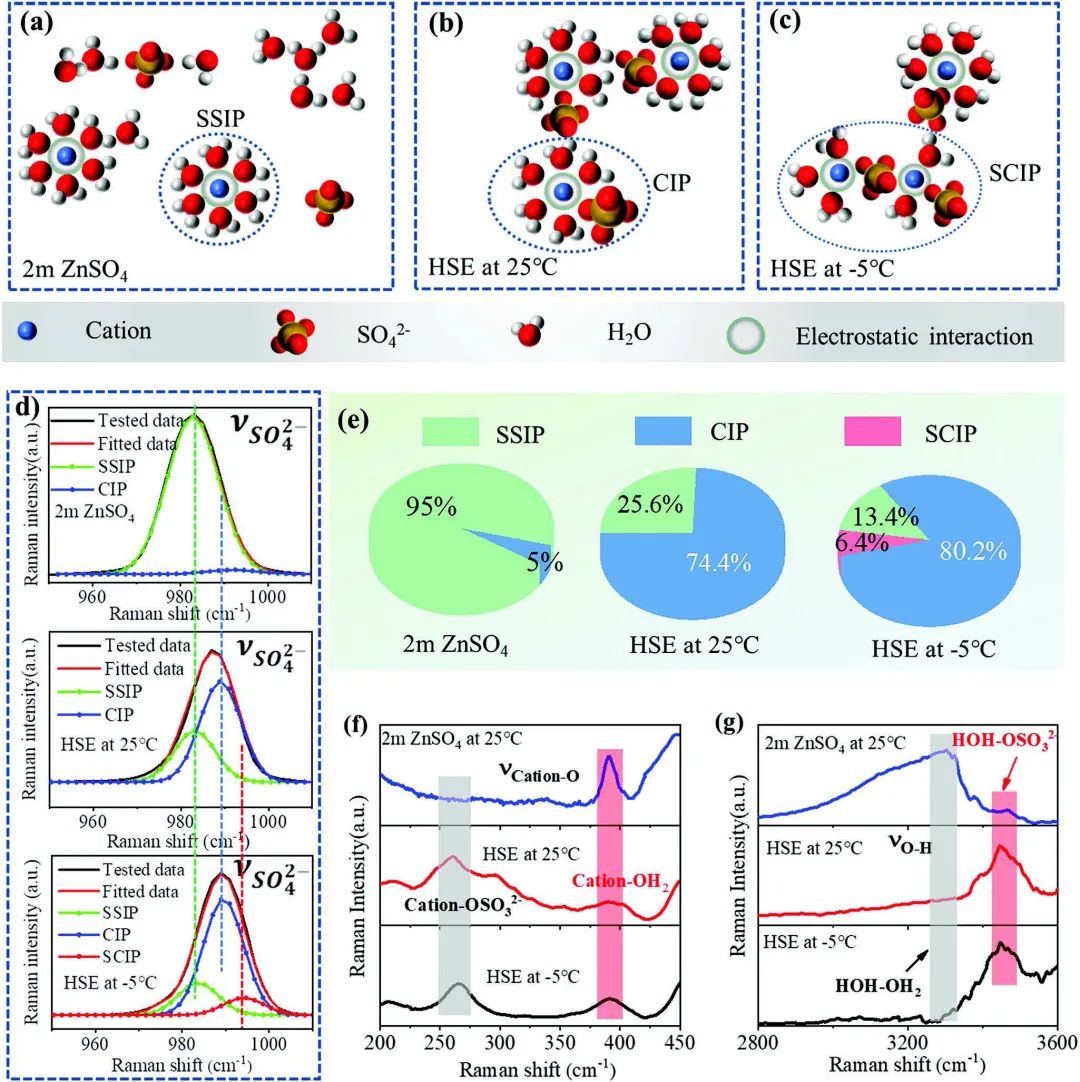

圖2. HSE中的溶劑化結構配置

因此，當與NaV₃O₈-H₂O（NVO）配對時，與2m ZnSO₄電解質相比，采用水合鹽電解質（HSE）的全電池表現出明顯改善的庫倫效率（CE）和穩定性，這歸因于釩的溶解受到抑制。

此外，以六氰化鋅（ZnHCF）為正極的高壓AZMB充電到2.1V時，在1000次循環內幾乎沒有容量衰減（在60 mA g^-1時為50 mAh g^-1），并產生了超過1.75V的平均工作電壓，同時在106.2 W kg^-1的功率密度下，能量密度高達≈88.5 Wh kg^-1。HSE優異的電化學性能表明，它在防止AZMBs寄生反應方面具有廣闊的前景，這是AZMBs進一步商業化的關鍵一步。

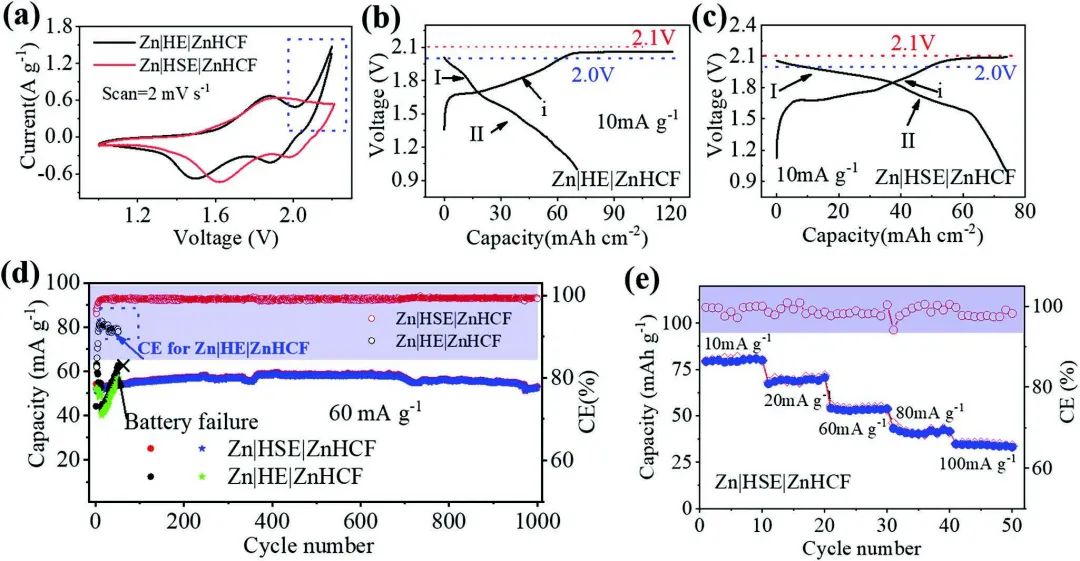

圖3. HSE的高壓特性

Triggering Zn²⁺ Unsaturated Hydration Structure via Hydrated Salt Electrolyte for High Voltage and Cycling Stable Rechargeable Aqueous Zn Battery. Advanced Energy Materials 2022. DOI: 10.1002/aenm.202201599

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/09/d9668ddc04/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北航李彬/李松梅AEM：高壓水系鋅電池，循環1000圈無容量衰減！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北航李彬/李松梅AEM：高壓水系鋅電池，循環1000圈無容量衰減！

相關推薦

北航李彬/李松梅AEM：高壓水系鋅電池，循環1000圈無容量衰減！
