美女在线观看免费视频网站,作爱电影,中国videosex高潮

固體電解質界面（SEI）已被確定為鋰金屬負極的關鍵挑戰，Li和液體電解質之間的寄生反應產生的脆性和不均勻的原生SEI會破壞電池性能。因此，人工SEI （ASEI）已被提議作為替代原生SEI的有效策略。

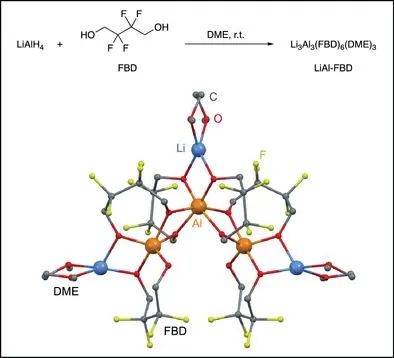

在此，美國斯坦福大學鮑哲南院士、韓國現代汽車公司Samuel Seo等人設計和合成了一種多功能（結晶、高模量、堅固、Li⁺導電、電解液阻斷和可溶液加工）ASEI材料并將其命名為LiAl-FBD，以提高鋰金屬電池性能。LiAl-FBD是基于LiAlH₄和2,2,3,3-四氟-1,4-丁二醇（FBD）在DME中瞬間反應的產物，其單晶結構被解析并證明為Li₃Al₃(FBD)₆(DME)₃。

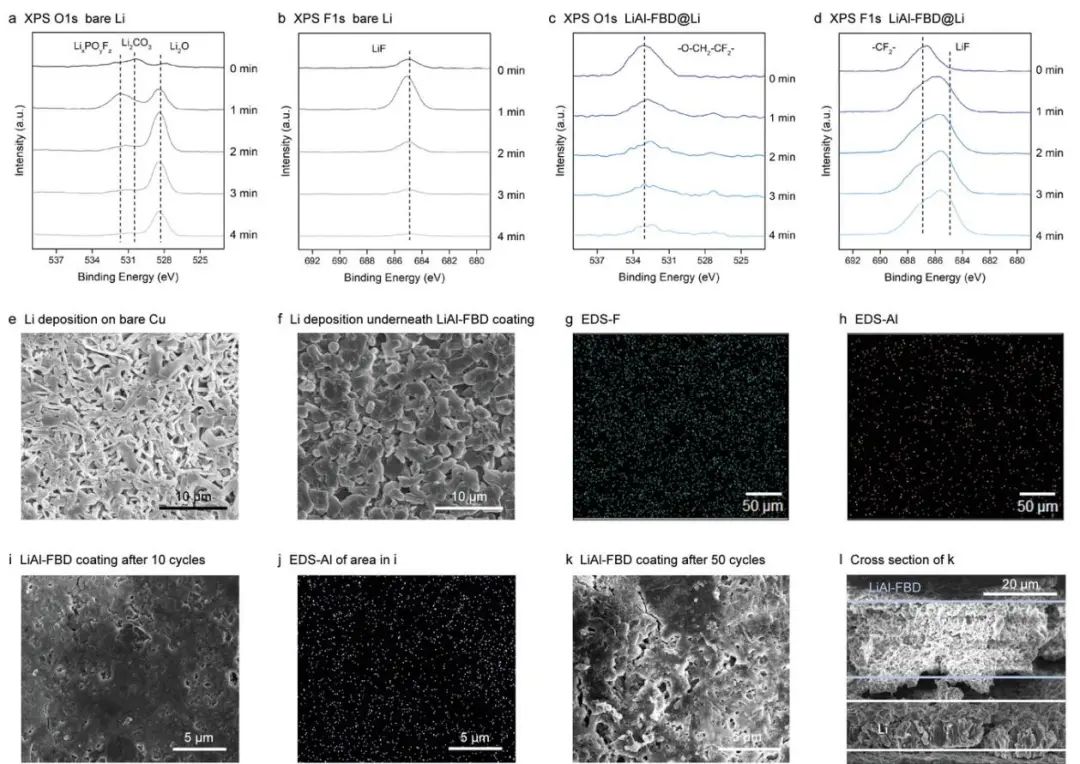

其中，Al³⁺通過FBD^2-配體橋接形成陰離子簇，而Li⁺則松散結合并且位于外圍。這種結構及由于短配體導致的高Li⁺含量能夠實現良好的離子傳輸（Li⁺電導率為 9.4×10^-6 S cm^-1），同時高度氟化的配體賦予了ASEI疏水性。納米壓痕、XPS、SEM、EIS、Li | Li對稱電池循環和鋰金屬CE表明，LiAl-FBD是一種機械強度高、電解液阻斷和離子導電的涂層，可以很好地保護鋰金屬負極。

圖1. SEI結構和鋰金屬沉積形態

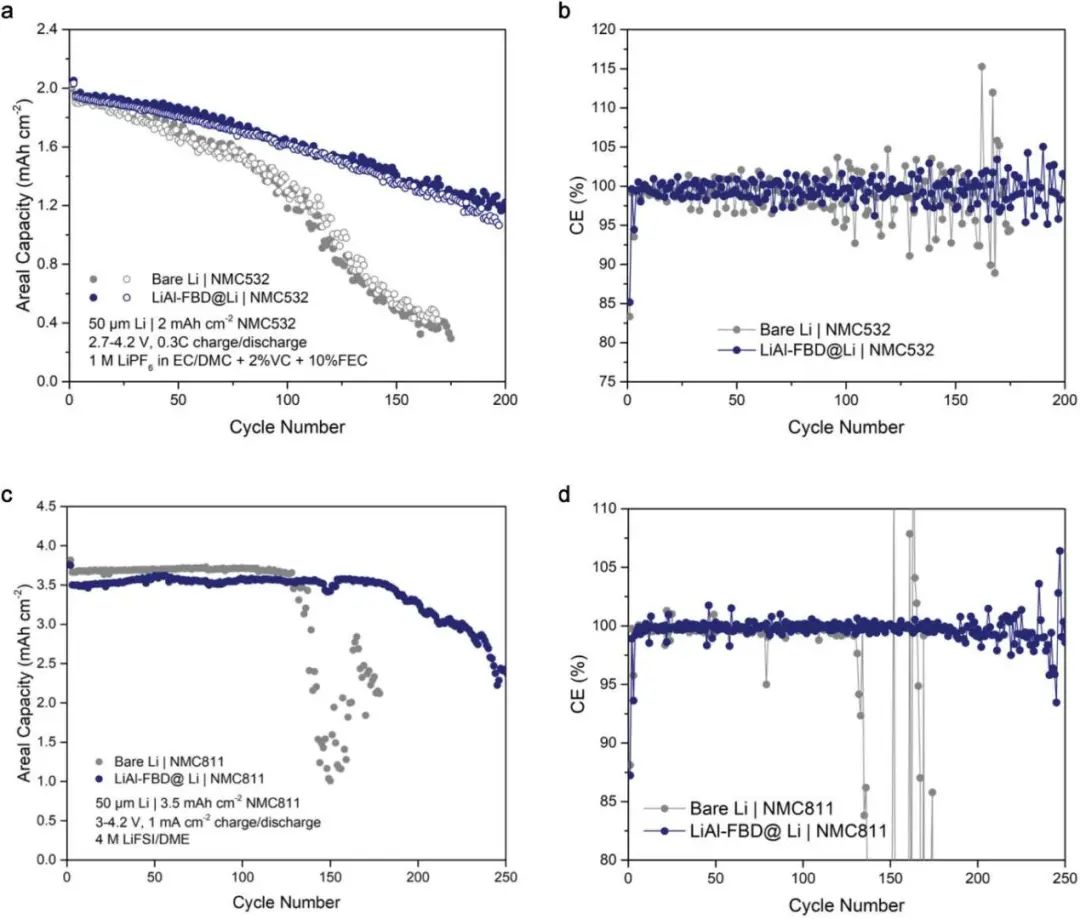

最后，作者組裝了實用的鋰金屬全電池以研究LiAl-FBD涂層在更現實條件下的有效性。電化學測試表明，基于商業碳酸鹽電解液的LiAl-FBD@Li|NMC532全電池具有穩定的循環壽命，循環200次后仍能保持60% 以上的原始容量且沒有觀察到容量急劇下降，而基于純Li的全電池僅在≈100次循環時便發生急劇衰減。

此外，基于高濃度醚基電解液的LiAl-FBD@Li|NMC811電池也可穩定循環約200次循環，而純Li|NMC811電池在約130次循環后容量突然下降。重要的是，當應用其他電解液配方和循環條件時，基于LiAl-FBD@Li的電池都表現出比基于純Li電池更好的性能，證實了在現實鋰金屬電池中使用這種可溶液加工的ASEI的可行性。

圖2. 基于LiAl-FBD涂層的實用鋰金屬全電池性能

A Solution-Processable High-Modulus Crystalline Artificial Solid Electrolyte Interphase for Practical Lithium Metal Batteries, Advanced Energy Materials 2022. DOI: 10.1002/aenm.202201025

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/09/80732dcae4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

鮑哲南院士/現代汽車公司AEM：多功能人工SEI助力實用鋰金屬電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

鮑哲南院士/現代汽車公司AEM：多功能人工SEI助力實用鋰金屬電池！

相關推薦
