鋰離子電池（LIBs）在高速運行過程中不可避免的內部溫度上升導致的火災和爆炸事故以及由于循環穩定性差而導致的能量利用率下降已經成為一個日益嚴重的問題。

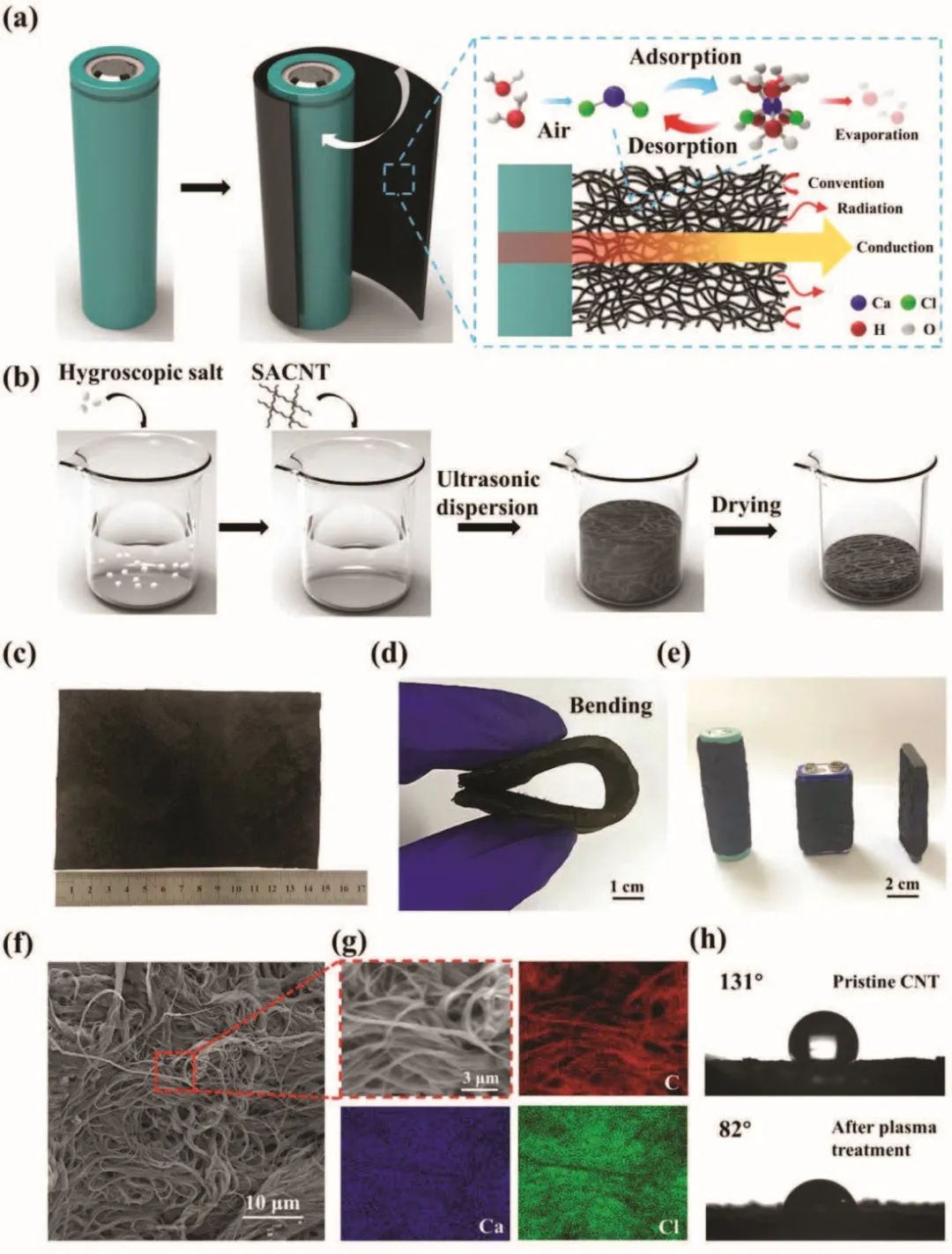

圖1. DFCNT/HS薄膜的制備與表征

清華大學劉長洪、河北工業大學孟垂舟/禹偉、北京低碳清潔能源研究院王俊明等報告了一種具有有效被動冷卻性能和防火絕緣的雙功能碳納米管/吸濕性鹽（DFCNT/HS）薄膜，以用于在極快放電條件下安全使用的實用LIB。

基于自適應吸濕/解吸的冷卻機制的DFCNT/HS薄膜提供了32.9 W m^-2 K^-1的高冷卻功率，并且在放電倍率為10和15 C時，可以將3.6V/2.0Ah-18650型LIB的最高溫度分別降低11.2和17.4℃。

圖2. 不同條件下DFCNT/HS膜的電池冷卻效果評估

此外，覆蓋冷卻膜后，電池在500次循環內的10次放電中，總容量多出23.6 Ah。具有挑戰性的是，在15C下實現了425次循環的幾乎三倍延長壽命，額外的總容量為467.2 Ah。同時，開發的薄膜還顯示出高達540℃的優異耐高溫性，這可以減輕毀滅性的火災傳播。

快速散熱和優異的防火性能，以及機械柔韌性和制備的可擴展性，使這種新材料在零能耗的快充鋰離子電池的安全使用方面很有前景。

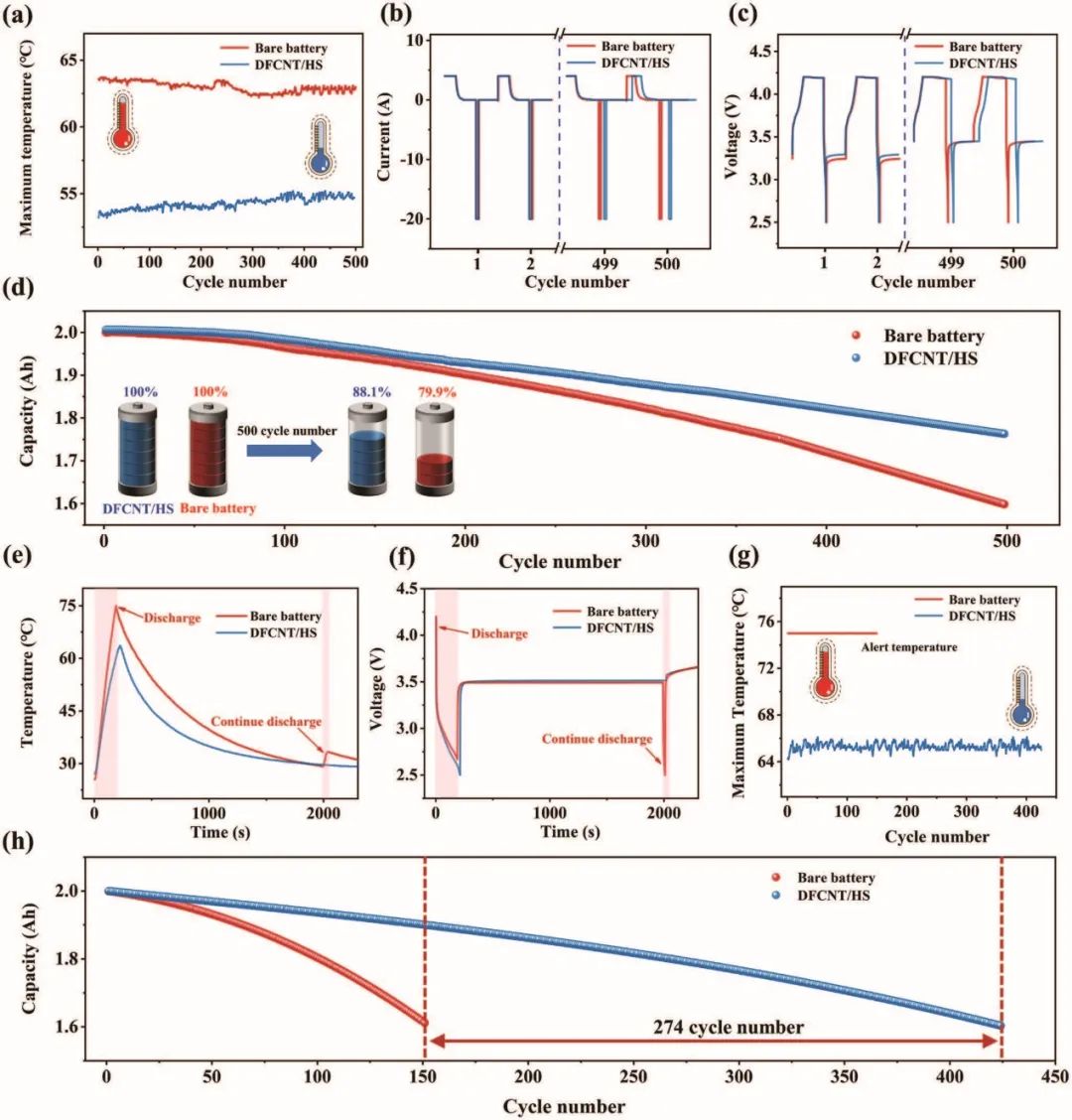

圖3. 具有和不具有DFCNT/HS膜的電池的快充/放循環性能

Carbon Nanotube/Hygroscopic Salt Nanocomposites with Dual-Functionality of Effective Cooling and Fire Resistance for Safe and Ultrahigh-Rate Operation of Practical Lithium-Ion Batteries. Advanced Functional Materials 2023. DOI: 10.1002/adfm.202213846
