日本java和中国java,色v99在线影院,TPU色母和PA6色母的性能

將無機填料引入有機聚環氧乙烷（PEO）基電解質中，以提高其離子導電性和機械強度已引起廣泛關注，但有限的無機-有機界面總是由孤立的顆粒團聚引起。

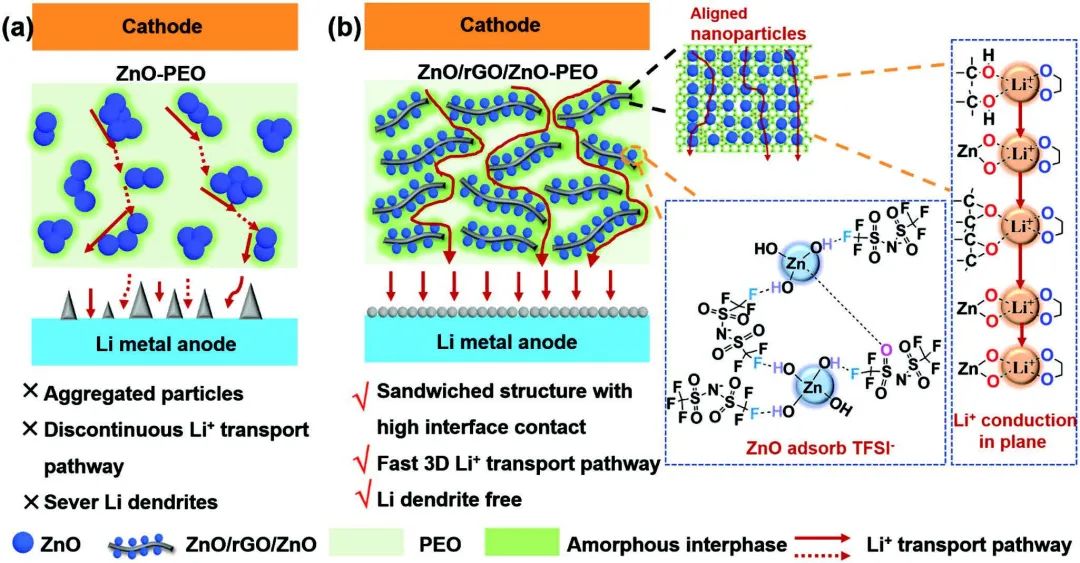

圖1. Li⁺傳輸途徑和ZnO對TFSI^–的錨定作用示意圖

華東理工大學龍東輝、張亞運、牛波等提出了多種三明治結構的金屬氧化物/還原氧化石墨烯(rGO)/金屬氧化物納米復合材料，以優化鋰金屬電池中非晶態有機-無機界面優化鋰離子傳導。

在高比表面積的rGO的支持下，金屬氧化物顆粒的聚集被排除，形成具有逐層堆疊結構的連續無定形有機-無機界面，從而形成垂直和橫向的3D互連鋰離子傳輸通道。

此外，具有羥基的金屬氧化物納米顆粒通過羥基與氟和金屬氧鍵之間的氫結合，對雙三氟甲磺酰基酰亞胺陰離子具有高親和力，釋放更多的游離鋰離子。

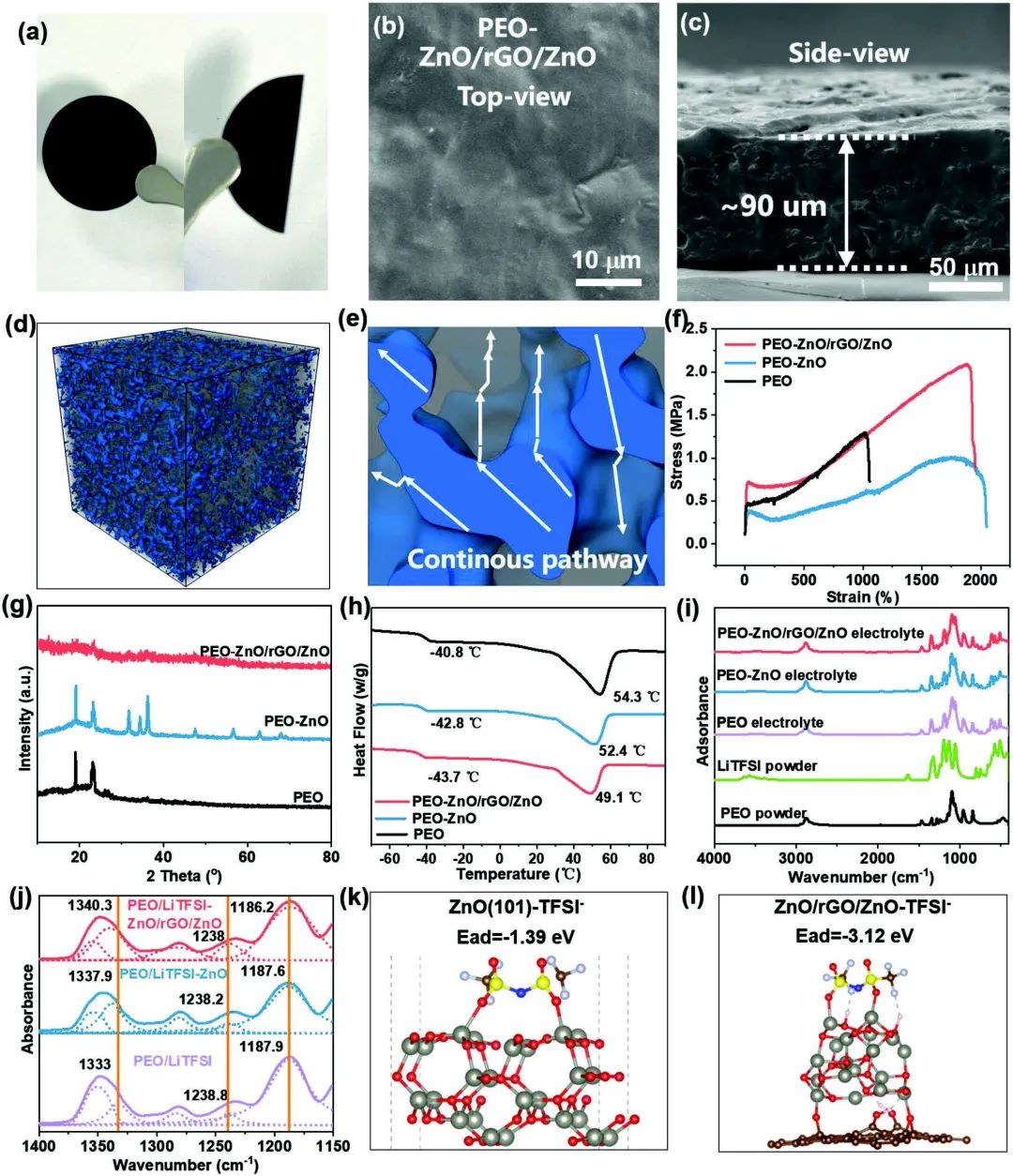

圖2. 材料表征

因此，PEO-ZnO/rGO/ZnO電解質在25℃時具有1.02×10^-4 S cm^-1的優異離子傳導性，在60℃時具有0.38的鋰離子轉移數。

此外，ZnO/rGO/ZnO的插入促進了富含LiF的穩定固體電解質界面的形成，這使對稱鋰電池具有超過900小時的長期循環穩定性。相應的LiFePO₄正極在在0.5C下循環300次后擁有130 mAh g^-1的高可逆比容量，每循環的容量衰減為0.05%。

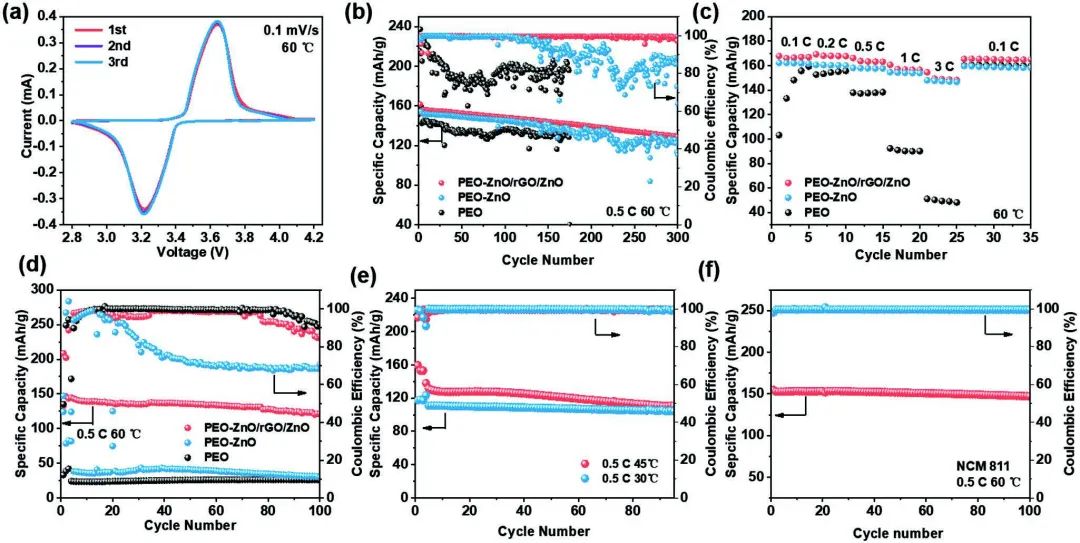

圖3. 鋰金屬全電池性能

Sandwich Structured Metal oxide/Reduced Graphene Oxide/Metal Oxide-Based Polymer Electrolyte Enables Continuous Inorganic–Organic Interphase for Fast Lithium-Ion Transportation. Small 2023. DOI: 10.1002/smll.202207536

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/09/2c644a59dd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

華東理工Small：三明治結構聚合物電解質實現快速的鋰離子傳輸

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

華東理工Small：三明治結構聚合物電解質實現快速的鋰離子傳輸

相關推薦
