99精产国品一二三产区区 ,谍战剧《惊弦》在线观看免费高清 ,99久久国产综合精品女同图片

與液態電解液發生副反應而形成的非活性鋰導致了鋰金屬電池的失效。為了抑制非活性鋰的形成和增長，需要進一步了解非活性鋰的形成機制和組成。

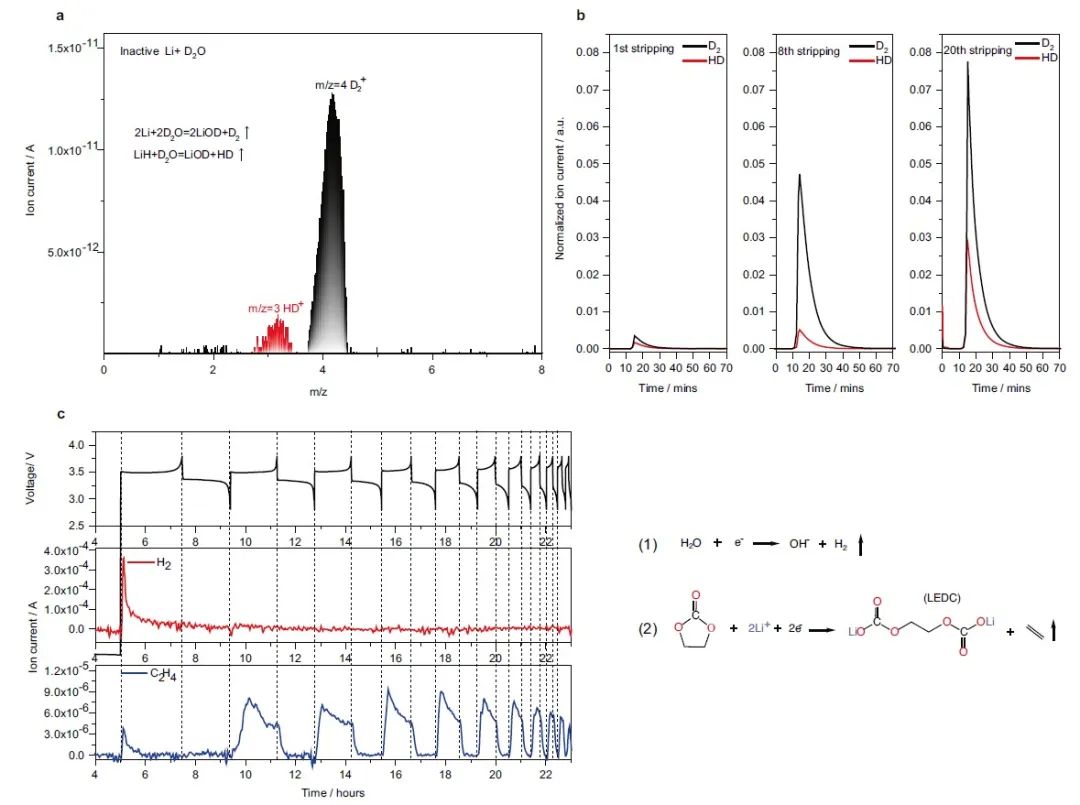

圖1. 使用1M LiPF₆/EC:EMC電解液的Cu||LiFePO₄電池中LiH和氣體物種的演化

廈門大學楊勇等以碳酸乙烯酯為例，研究了產氣反應對非活性鋰的形成的影響。碳酸乙烯酯是一種常見的電解液成分，可與石墨基負極一起使用，但與鋰金屬負極不兼容。

這項工作首先采用原位質譜法（OMS）將LiH的演變與氣體的形成聯系起來，并表明乙烯是整個循環過程中持續形成的主要氣體種類。

然后，采用同位素標記的質譜滴定（MST）技術，作者證明乙烯和鋰金屬可以反應形成電化學上不活躍的物種LiH和Li₂C₂。這是一個未公開的LiH的形成過程，同時也揭示了Li₂C₂的形成規律。

圖2. 鋰金屬與乙烯的自發反應

為了研究氣體介導的非活性鋰的形成機制，作者采用相場模擬證明了氣泡的存在會改變電場的分布和界面上的離子濃度，從而導致非均勻的鋰金屬沉積和死鋰的形成。

通過合理地設計電解液，這項工作證明抑制乙烯的形成可以進一步抑制LiH和Li₂C₂的形成。這一結論的普遍性也在石墨基負極上得到了驗證。

這項研究結果突出了一個被忽視的非活性鋰的形成途徑，即氣體誘導的非活性鋰，這在電池研究中很少被討論，也缺乏全面的調查。

作者相信這項工作將激發更多新的研究，以探索氣體對鋰和其他堿性金屬基電池（如可充鈉電池）的循環性能的影響。

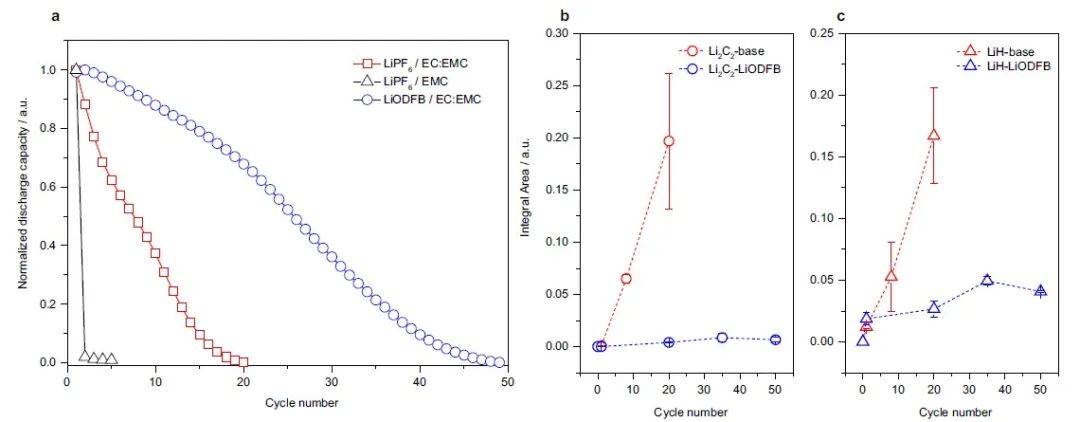

圖3. 通過電解液優化抑制LiH和Li₂C₂

Gas induced formation of inactive Li in rechargeable lithium metal batteries. Nature Communications 2023. DOI: 10.1038/s41467-022-35779-0

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/09/1c13e5c14b/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
