80电影天堂网,晚上和妽妽做爰,欧美成ee人免费视频

王春生/許康/楊曉青Angew：-40至50℃的寬溫NMC811||石墨鋰離子電池！

LiNi_xCo_yMn_zO₂ (x+y+z=1)||石墨鋰離子電池（LIBs）有望得到實際應用。然而，它的低溫（≤-20℃）性能很差，因為Li⁺在電解質主體和電解質/電極間的傳輸所遇到的電阻增加會導致容量損失和電池失效。盡管已經做出了巨大的努力，但仍然沒有有效的方法來降低主導低溫LIBs性能的電荷傳輸電阻（R_ct）。

美國馬里蘭大學王春生、陸軍研究實驗許康、布魯克海文國家實驗室楊曉青等提出了一種策略，即采用溶劑與Li⁺之間具有弱相互作用的低極性溶劑電解液來降低R_ct，從而在低于零的溫度下實現Li⁺的輕松傳輸。

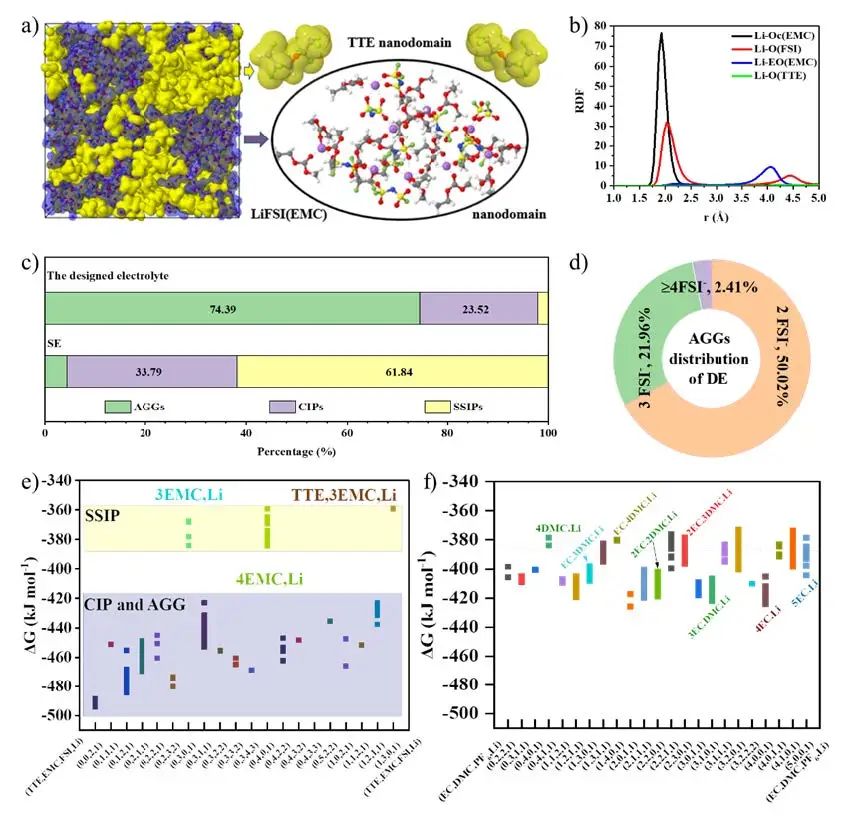

圖1. 電解液設計

為實現實用的低溫NMC811||Gr電池，電解液應滿足以下所有要求：1)在低溫和高溫下均保持液態；2)具有>10^-3 S cm^-1的高Li⁺電導率和高轉移數(>0.4)；3)在>4.5 V的電壓下保持氧化穩定；4)能夠在正負極上形成薄而堅固的富含無機物的固體電解質界面(SEI)和陰極電解質界面(CEI)；5)具有快速的Li⁺脫溶劑化的動力學，這是增加R_ct的主要因素，但最難實現。

基于此，作者介紹了一種低極性溶劑電解液（LPSE），它可以很好地滿足上述所有特性。該體系可以通過高比例的接觸離子對(CIPs)和聚集體(AGGs) 和/或在稀釋劑的幫助下，來促進陰離子分解產生富含無機物的電極/電解質界面（EEI）。同時，它特別強調了溶劑分子和Li⁺之間弱離子-偶極相互作用的重要性，這對于降低電荷轉移過程中的活化能和電阻至關重要。

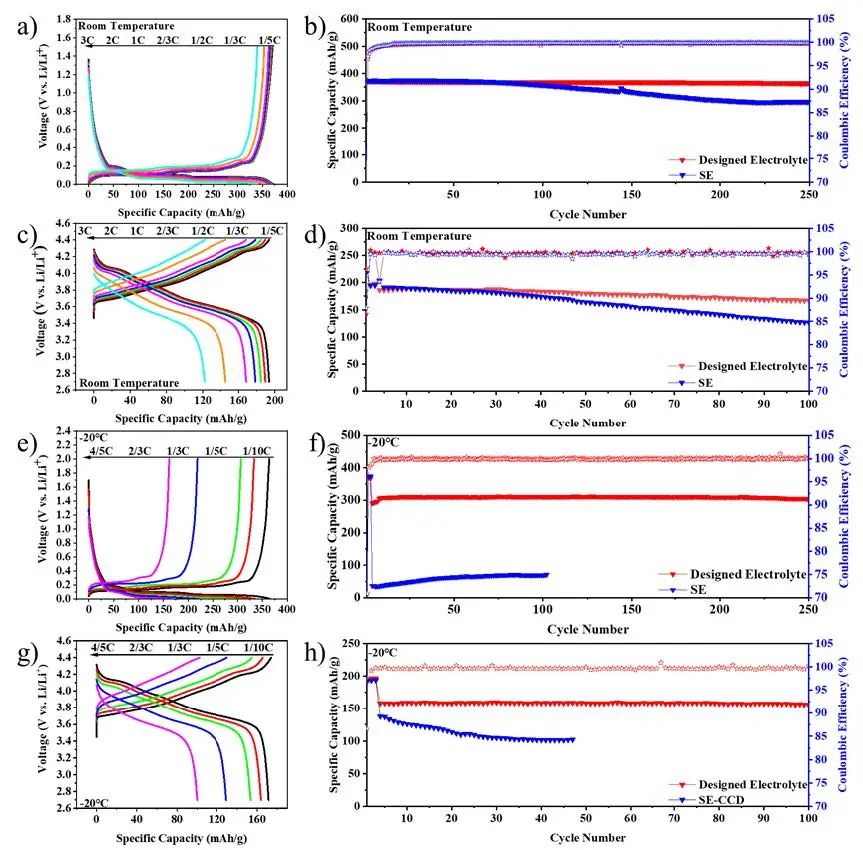

圖2. Gr|Li和NMC811半電池的電化學性能

該想法以2.0 M LiFSI-EMC/TTE的示范性電解液為例進行說明，該電解液使NMC811||Gr電池能夠在-40至50℃的寬溫度范圍內運行，并具有良好的穩定性和高容量保持率。所得電池在25℃和1/3C下提供了113 mAh g^-1的高容量（98%的全電池容量）。

值得注意的是，它們還在-20℃下以1/3C的相同電流保持81%的室溫容量，而不會析鋰，并且在-30℃下保持84%的容量，在-40℃下保持78%的容量。電化學阻抗譜(EIS)測試表明，電池在EEI中同時表現出降低的R_ct和Li⁺傳輸電阻，以及這些過程的較小活化能，證明了LPSE在未來電池中的巨大潛力。

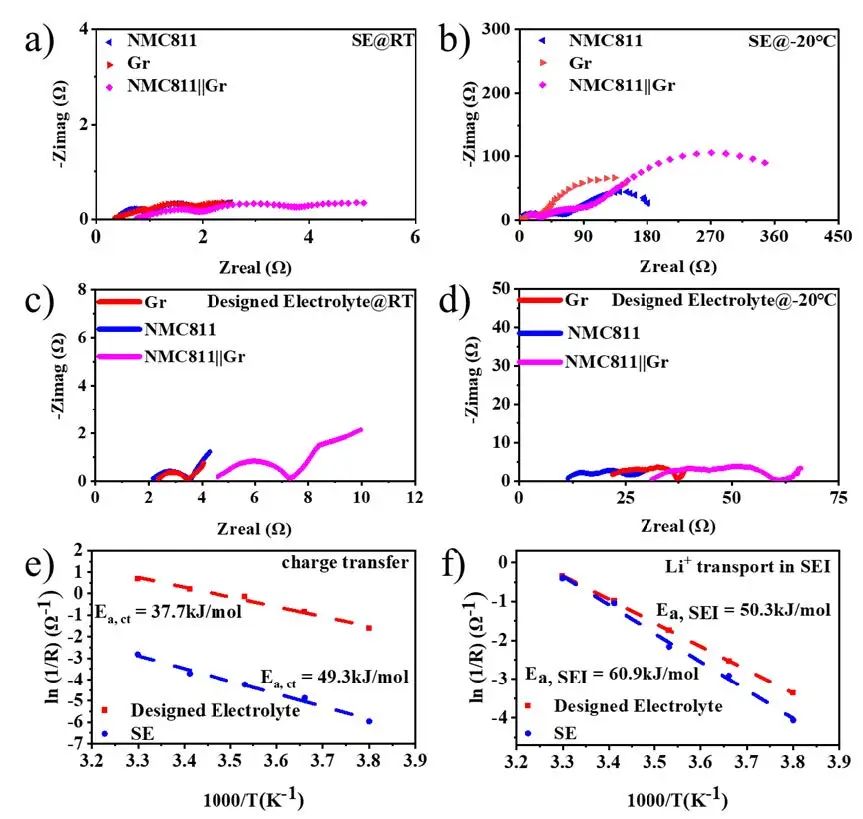

圖3. EIS表征

Enhancing Li+ Transport in NMC811||Graphite Lithium-Ion Batteries at Low temperatures by Using Low-Polarity-Solvent Electrolytes. Angewandte Chemie International Edition 2022. DOI: 10.1002/anie.202205967

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/a60b04f99b/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

王春生/許康/楊曉青Angew：-40至50℃的寬溫NMC811||石墨鋰離子電池！

相關推薦
