玉米地被老头添的好爽,亚洲国产超清无码专区,免费乱理伦片在线观看

鋰金屬具有高比容量（3860 mAh g-1）和低電化學電位（-3.04 V vs. SHE），這使得鋰金屬電池（LMB）有望成為下一代高能量密度電池系統，從而推動電動汽車市場的發展。但是，LMB的正極材料存在明顯的交叉穿梭問題。

具體而言，在電池循環過程中，層狀過渡金屬氧化物（例如富鎳正極材料（Ni-rich NMC）, 富鋰錳基正極材料（LMR））中多種過渡金屬離子溶解析出并沉積于鋰金屬負極（LMA）表面，這將導致電池阻抗急劇增大。

此外，層狀材料存在著氧析出問題，產生的氧氣會與鋰金屬反應，引起安全問題。而當正極材料為硫時，其產生的多硫化物（LiPSs）則會遷移至負極，導致鋰金屬被污染并引起鋰硫電池電化學性能的衰退。這些正極交叉穿梭問題普遍存在于LMB中卻容易被忽略。

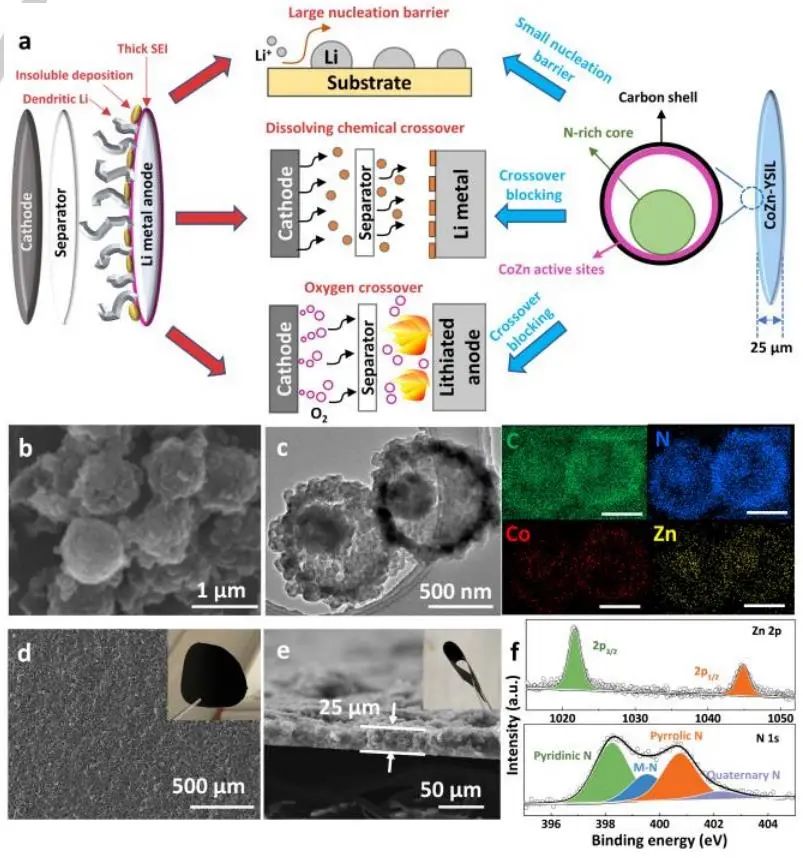

在此，香港理工大學陳國華教授、美國阿貢國家實驗室Khalil Amine博士及徐桂良博士共同報導了一種具有豐富活性位點的多功能自支撐薄膜夾層（CoZn-YSIL），通過同時調控鋰金屬沉積/析出過程和抑制正極交叉穿梭問題來提高鋰金屬電池的穩定性。

其豐富的親鋰位點可降低鋰金屬沉積過電位并誘導形成穩定的SEI，從而可以在大電流下（10 mA cm^-2）調控鋰金屬沉積/析出過程并減少枝晶。此外，X射線光電子能譜和原位X射線實驗結果顯示，夾層的富N骨架和Co, Zn活性位點可有效抑制多種正極交叉穿梭，從而顯著減少鋰金屬腐蝕。

電化學測試結果顯示，基于多種高載量正極（例如LiNi_0.7Mn_0.2Co_0.1O₂, Li_1.2Co_0.1Mn_0.55Ni_0.15O₂和S）的鋰金屬電池循環穩定性被明顯提高。

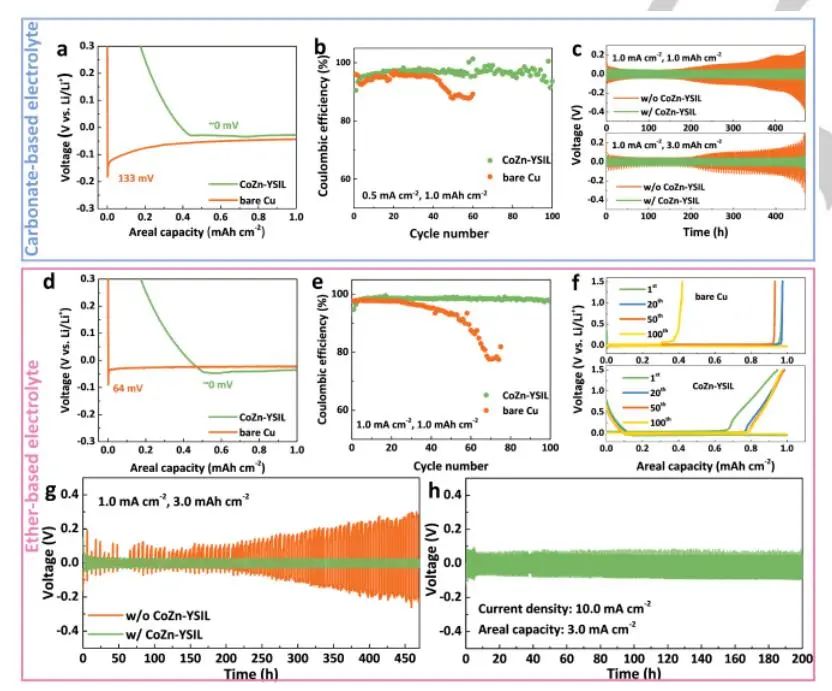

圖1. 不同電解質中的電池性能

總之，該工作開發了一種具有親鋰性和多功能吸附能力的薄型（25微米）層間膜，通過調節鋰金屬沉積/脫出過程和抑制正極交叉穿梭，提高鋰金屬電池的循環穩定性。CoZn雙活性位點的低鋰成核過電位，結合富含N的核殼結構，可以有效提高鋰金屬沉積/脫出的穩定性。

更重要的是，CoZn-YSIL的強結合能力可以很好地解決嚴重的正極交叉穿梭問題，在與高能正極（如NMC、LMR和S）耦合時，防止Li與正極產生的可溶性副產物及O₂發生副反應。因此，在CoZn-YSIL的保護下，基于多種高能正極的LMB的循環穩定性均得到了明顯改善。

此外，此工作還進行了一系列的相間研究以及原位HEXRD，以深入了解CoZn-YSIL穩定LMB的效果。因此，該工作強調了夾層結構設計對于解決正極交叉穿梭問題從而提高鋰金屬電池性能的重要性。

圖2. Li||NMC電池和Li||S電池中循環后的鋰金屬負極的XRM圖

Suppressing Universal Cathode Crossover in High-Energy Lithium Metal Batteries via a Versatile Interlayer Design，Angewandte Chemie International Edition 2023 DOI: 10.1002/anie.202217476

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/77970854df/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Angew.：多功能中間層設計抑制高能金屬鋰電池中的正極交叉

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Angew.：多功能中間層設計抑制高能金屬鋰電池中的正極交叉

相關推薦
