台湾《满床春水》,久久国产精品波多野结衣AV,亚洲欧美国产日韩av野草社区

深研院唐永炳Angew：首次發(fā)現(xiàn)微米級鋁負(fù)極的異常尺寸依賴性！

鋁是一種很有前景的鋰離子電池負(fù)極材料，因?yàn)樗哂泻芨叩睦碚撊萘俊⒘己玫膶?dǎo)電性和自然豐度。

中國科學(xué)院深圳先進(jìn)技術(shù)研究院唐永炳等首次認(rèn)識到并研究了微米級鋁負(fù)極的異常尺寸依賴性。

圖1. 不同樣品的電化學(xué)性能

在此，作者研究了直徑為1至128微米的鋁顆粒，它們分別被標(biāo)記為I（1微米）、II（3微米）、III（5.7微米）、IV（15.6微米）、V（65.6微米）和VI（128微米），并測試了鋰金屬作為對電極的半電池。研究顯示，樣品V和VI的充放電曲線幾乎相互重疊，充電容量為~1015 mAh g^-1，并表現(xiàn)出寬的放電和充電平臺（~0.27 V/0.43 V vs. Li/Li⁺），這是典型的LiAl相的形成。

隨著直徑的減小，樣品I的放電/充電平臺縮小，甚至消失，這表明LiAl相的形成受到了嚴(yán)重的抑制。受阻的反應(yīng)動力學(xué)可以通過極化電壓得到進(jìn)一步證實(shí)，極化電壓從樣品I到IV不斷下降，而對于樣品IV、V和VI幾乎保持不變。這里，極化電壓表明充電和放電平臺之間的差異。

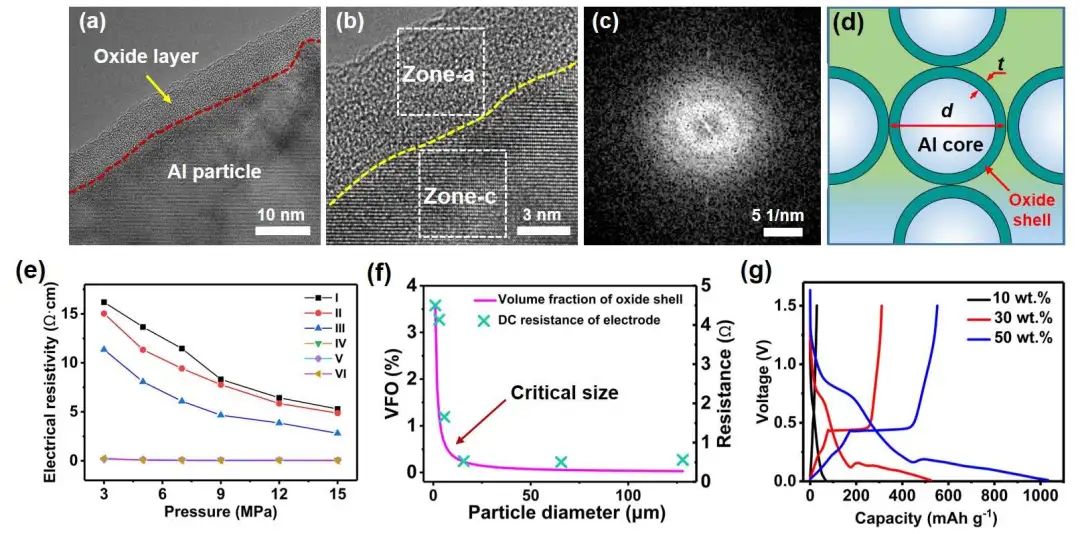

圖2. 不同樣品的表征

通過實(shí)驗(yàn)和理論分析，作者認(rèn)識到影響不同鋁顆粒的兩個關(guān)鍵因素：第一個因素是，對于較小的鋁顆粒（<~10 μm）來說，表面氧化層的體積分?jǐn)?shù)很大，這將嚴(yán)重阻礙電子傳輸；另一個是由于溶劑分子對氧化層的親和力低，表面氧化層的電解液潤濕性差。此外，作者證明極性氨基的接枝是改善電解液潤濕性的一種有效方法。總之，這項(xiàng)工作揭示了鋁負(fù)極的關(guān)鍵限制和基本機(jī)制，這對其實(shí)際應(yīng)用至關(guān)重要，同時該結(jié)果對有類似問題的其他金屬負(fù)極也有價(jià)值。

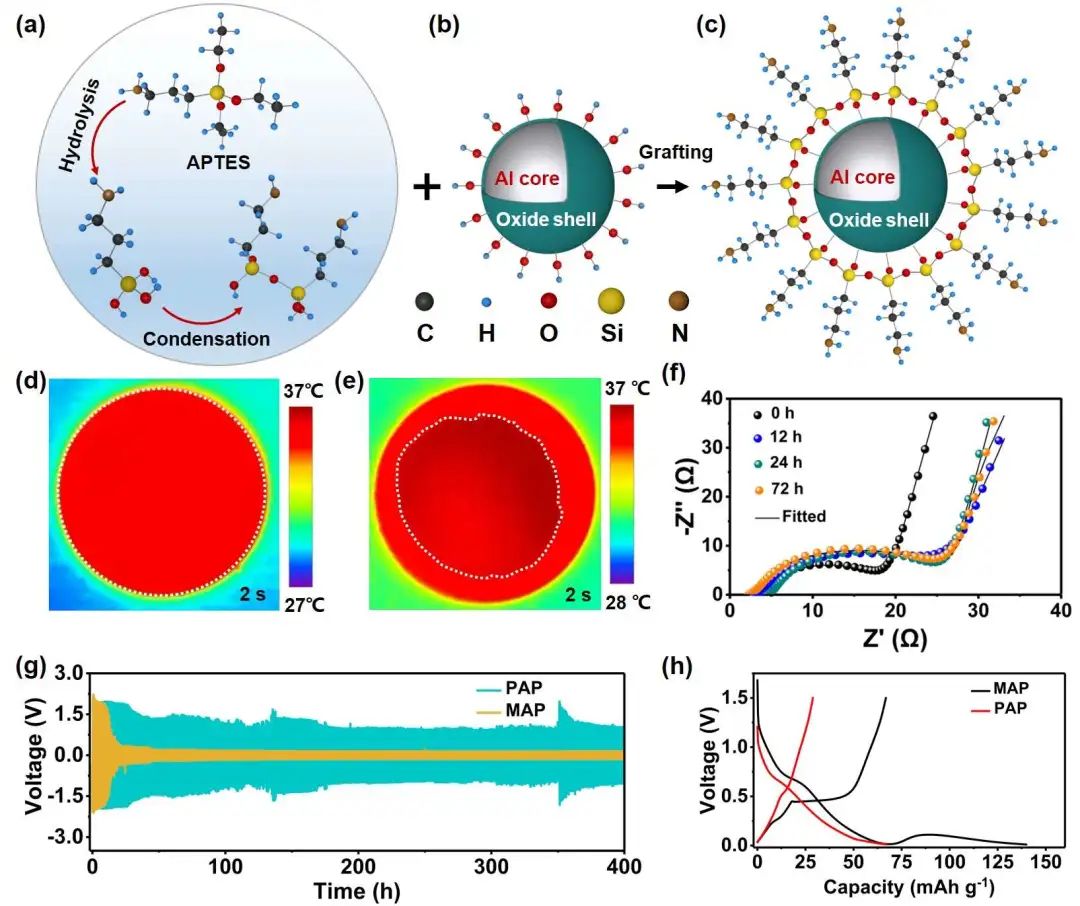

圖3. 極性氨基接枝鋁顆粒的示意及性能

Unusual Size Effect in Ion and Charge Transport in Micron-sized Particulate Aluminum Anodes of Lithium-ion Batteries. Angewandte Chemie International Edition 2022. DOI: 10.1002/anie.202208370

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/1b288d794a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

深研院唐永炳Angew：首次發(fā)現(xiàn)微米級鋁負(fù)極的異常尺寸依賴性！

相關(guān)推薦
