成人动态图,18禁无遮挡羞羞污污污污网站,影音最新资源在线观看

采用無負極電極的全固態電池（ASSBs）已經引起了整個電池界的關注，因為它們提供了具有競爭力的能量密度和顯著改善的循環壽命。然而，無負極電極的復合基體對鋰離子的擴散造成了很大的障礙，并抑制了室溫下的運行。

現代汽車公司高級電池開發團隊Sangheon Lee、首爾大學Jang Wook Choi等利用金屬氟化物的轉化反應（在該反應中形成的金屬納米域會誘發與鋰離子的合金化反應），以實現均勻和可持續的鋰（脫）鍍。

圖1. 鍍鋰過程中各種金屬氟化物的轉化

研究顯示，金屬氟化物（MFx）與鋰的轉化反應先產生氟化鋰 (LiF)，然后金屬M按此順序繼續形成鋰金屬合金(Li-M)。因此，無負極的復合層受到LiF的保護，而合金反應會促進均勻的Li沉積，其中金屬作為成核的種子。

在此，作者評估了各種金屬氟化物，發現鋰沉積的動力學和行為在很大程度上受到Li-M反應機制的影響，考慮到施加較低成核障礙的固溶反應對于方便和均勻的鋰沉積來說更為理想，氟化銀（AgF）與其他金屬氟化物相比具有優勢。此外，轉換反應產生的LiF減輕了鋰枝晶的肆意生長以及金屬Ag納米域的聚集，促進了循環過程中均勻和可持續的鋰（脫）鍍。

最新AM：50mg/cm2高負載室溫無負極全固態電池！

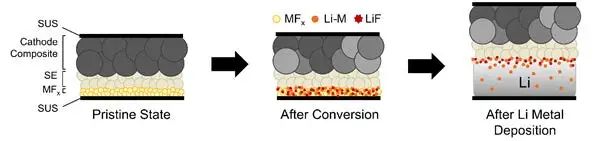

圖2. 在MFx基電極上鍍鋰的示意圖

受益于上述優勢，基于AgF的全電池在25°C下實現了可靠的循環，即使是9.7 mAh cm^-2的超高面積容量（LiNi_0.8Co_0.1Mn_0.1O₂的面負載=50 mg cm^-2）。總之，這項系統的研究通過提供一個有用的電極設計原則，擴大了將硫化物基ASSBs推進到更可靠和更有競爭力的水平的機會范圍：在穩定的基體中微觀分布的反應性金屬域能夠實現高度穩定的鋰（脫）鍍。

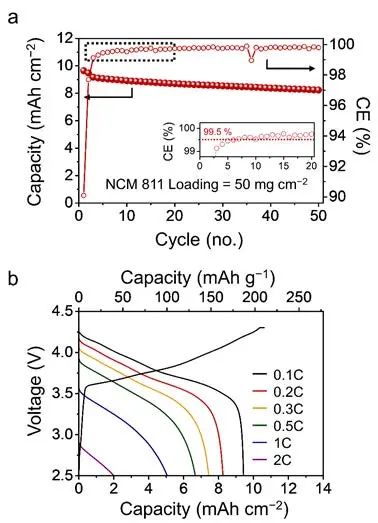

圖3. 全電池性能

Room-Temperature Anode-less All-Solid-State Batteries via the Conversion Reaction of Metal Fluorides. Advanced Materials 2022. DOI: 10.1002/adma.202203580

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/08/15335e8dfd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

最新AM：50mg/cm2高負載室溫無負極全固態電池！

相關推薦
