亚洲国产精品日韩av不卡在线,女人下边被添全过视频的网址 ,heyzo无码中文字幕人妻

設計Sb/碳復合材料是提高鈉離子電池Sb負極循環穩定性和倍率能力的有效策略。然而，碳的引入通常會導致比容量和初始庫侖效率（ICE）的損失。

在此，中南大學紀效波教授、侯紅帥教授等人采用了一種新的視角，即專注于提高碳（C）在Sb/C復合材料中的“傾斜能力”貢獻，而不是像傳統上那樣僅僅增加Sb的平臺容量。理論預測表明，構建具有高Sb和碳界面面積的Sb/C復合材料可以提供更多的Na吸附位點，從而增強非晶碳的“傾斜能力”。

在DFT的指導下，通過將Sb納米點自包埋到摻雜N/S的二維非晶碳片中，成功制備了合理的Sb/C/NSCDs-2（N），Sb/C/NSCDs-2（N）具有豐富的Sb/碳界面面積和優異的納米級效應，表現出理想的電化學儲鈉性能。

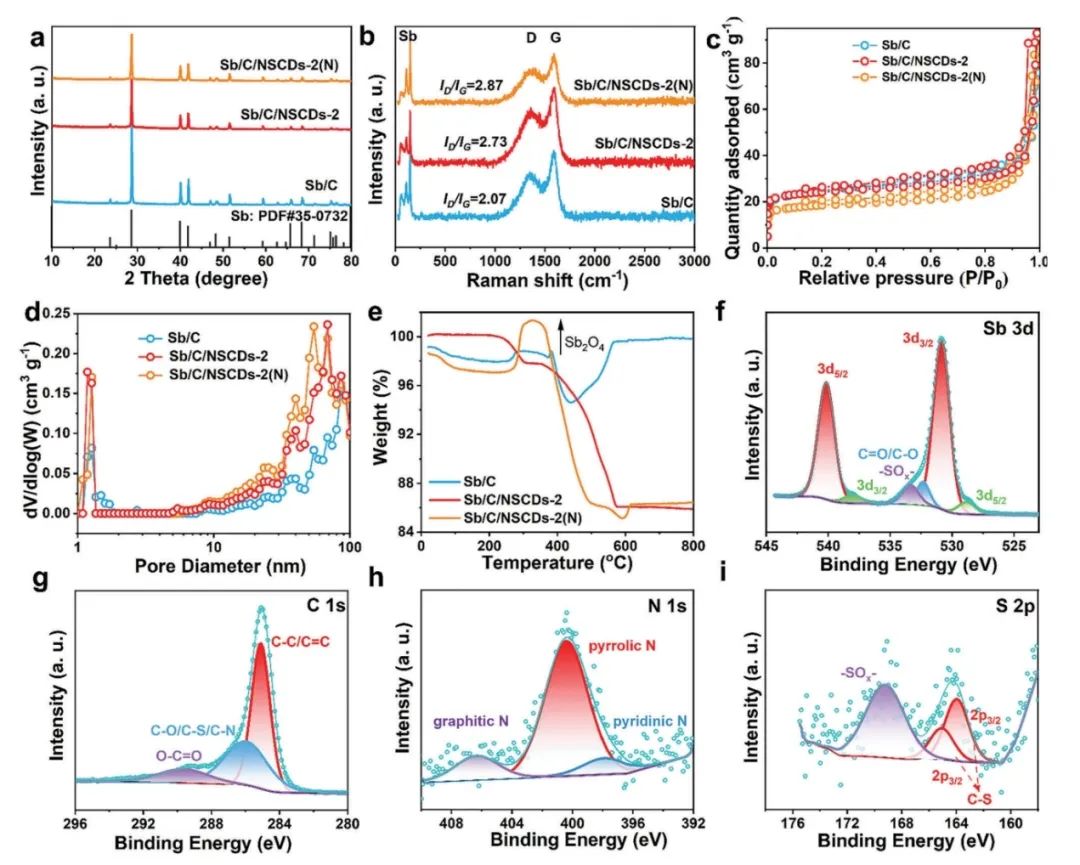

圖2. 結構表征

總之，該工作采用了一種基于理論計算的新策略。將Sb納米點巧妙地整合到碳基體中，得到了具有豐富Sb/碳界面的Sb納米點/碳復合材料。值得注意的是，邊緣碳的存在為Na吸附提供了充足的儲存空間，從而大大提高了復合材料的比容量。值得注意的是，這種邊緣碳被放置在復合材料的大部分中，戰略性地避免直接暴露于電解質并有效減輕副反應的發生。

因此，可以防止復合材料的ICE降解。Sb/C/NSCDs-2（N）在增加的ICE和實現高可逆比容量之間維持了微妙的平衡。該復合材料表現出卓越的鈉儲存性能，電流密度為 0.1 A g^-1時可提供了612.30 mAh g^-1的可逆容量。此外，該復合材料表現出80.22%的高ICE含量。

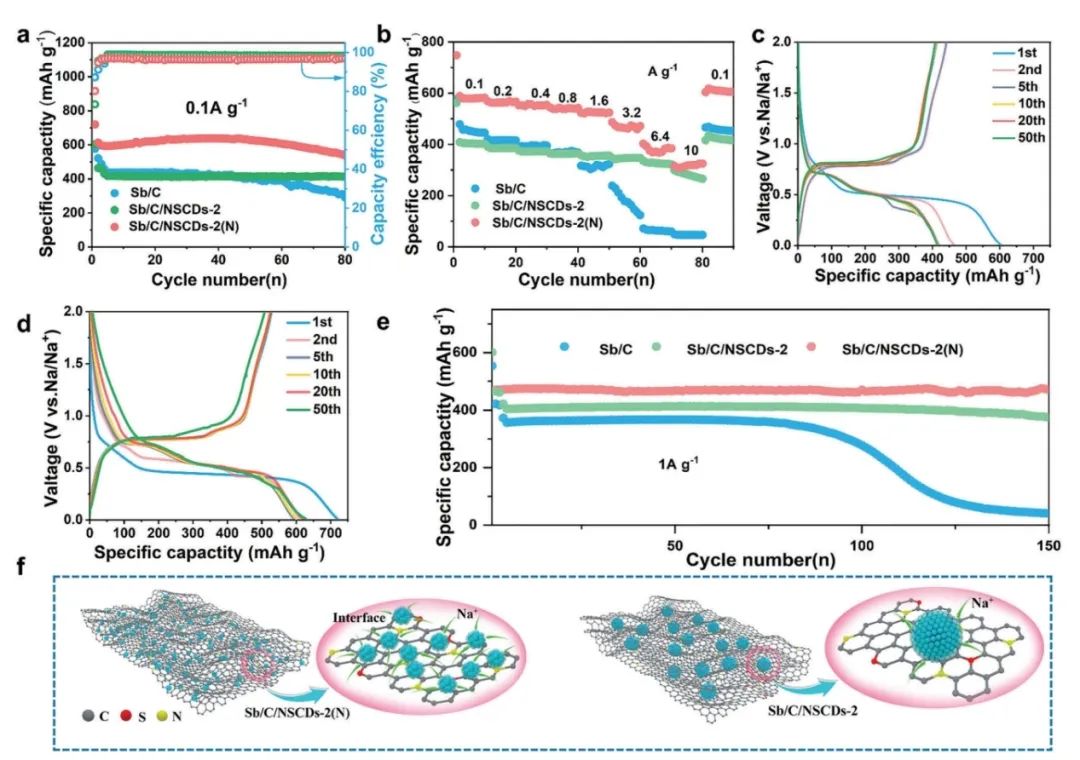

圖2. 電池性能

Constructing Rich Interfacial Structure by Carbon Dots to Improve the Sodium Storage Capacity of Sb/C Composite Advanced Functional Materials 2023 DOI: 10.1002/adfm.202306574

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/de96083fa2/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

紀效波/侯紅帥AFM：碳點構建豐富界面結構提高Sb/C復合材料的儲鈉能力

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

紀效波/侯紅帥AFM：碳點構建豐富界面結構提高Sb/C復合材料的儲鈉能力

相關推薦
