水系鋅金屬電池（AZMB）因其高安全性、低成本、環保和工藝簡單而備受關注。然而，鋅金屬仍然存在無法控制的枝晶生長和表面寄生反應等問題，這會降低AZMB的庫侖效率（CE）和使用壽命。這些問題與活性水密切相關，并且目前尚未得到很好的解決。

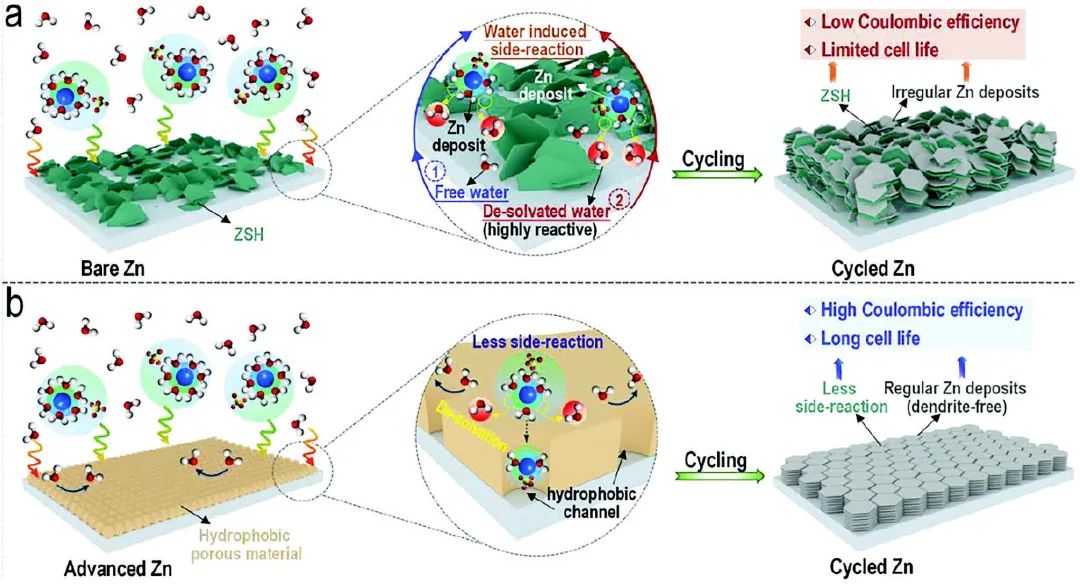

圖1 ZIF-7_x-8的作用示意

南京大學周豪慎、中南大學潘安強、常智等在鋅金屬上構建了一個具有剛性亞納米孔（0.3 nm）的超薄無裂紋金屬有機框架（ZIF-7_x-8），以促進鋅離子在接近鋅金屬表面之前的脫溶劑化，減少水與鋅之間的接觸機會，從而消除水引起的腐蝕和副反應。由于存在剛性和有序的亞納米通道，鋅離子以高度有序的方式沉積在鋅金屬上，形成無枝晶的鋅金屬，副產物幾乎可以忽略不計，這大大提高了鋅金屬的可逆性和使用壽命。

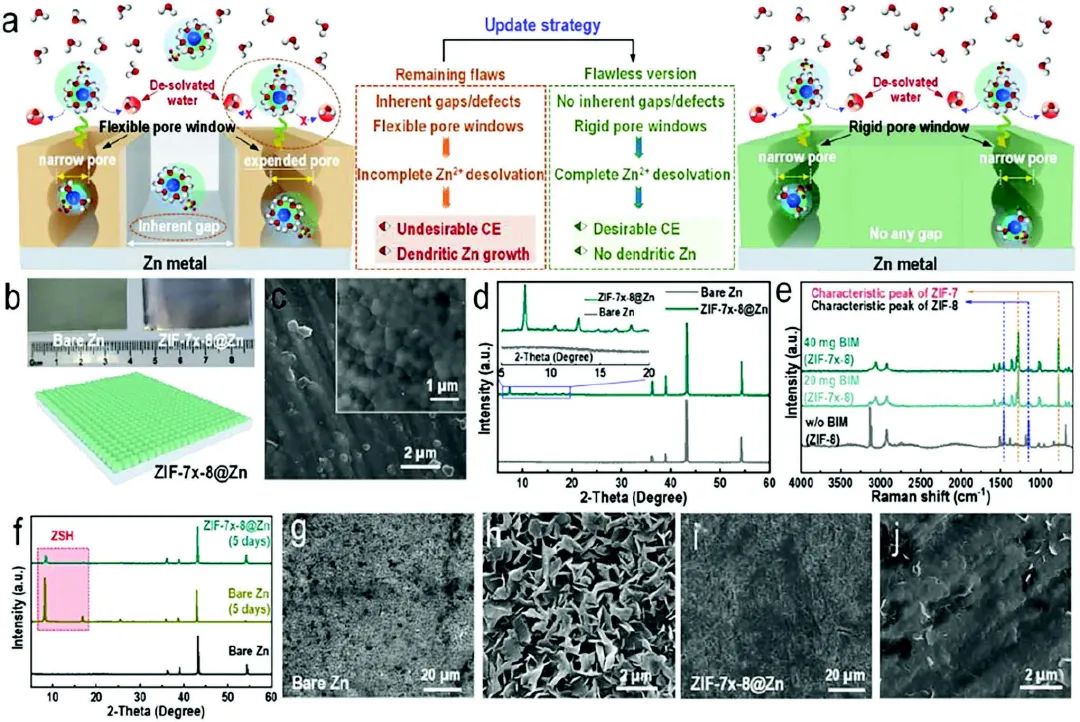

圖2 ZIF-7_x-8@Zn的表征

因此，基于由超薄無裂紋ZIF-7_x-8保護的鋅金屬的對稱電池可穩定循環長達2200小時（電流密度為1.0 mA cm^-2，沉積容量為1.0 mAh cm^-2）。

即使在更苛刻的條件下（10 mA cm^-2、2 mA cm^-2）進行測試，相應的對稱電池的壽命仍然超過1100 小時。鋅/銅半電池在1 mA cm^-2/1 mAh cm^-2、5 mA cm^-2/1 mAh cm^-2和10 mA cm^-2/1 mAh cm^-2條件下的CE分別達 99.72%、99.91%和99.96%。

此外，水系PANI-V₂O₅//ZIF-7_x-8@Zn全電池即使在超長的2000次循環后仍能保持86%的高容量，實用的軟包電池也可循環使用120次以上。這項工作所展示的簡單策略有望加速AZMB的實際應用。

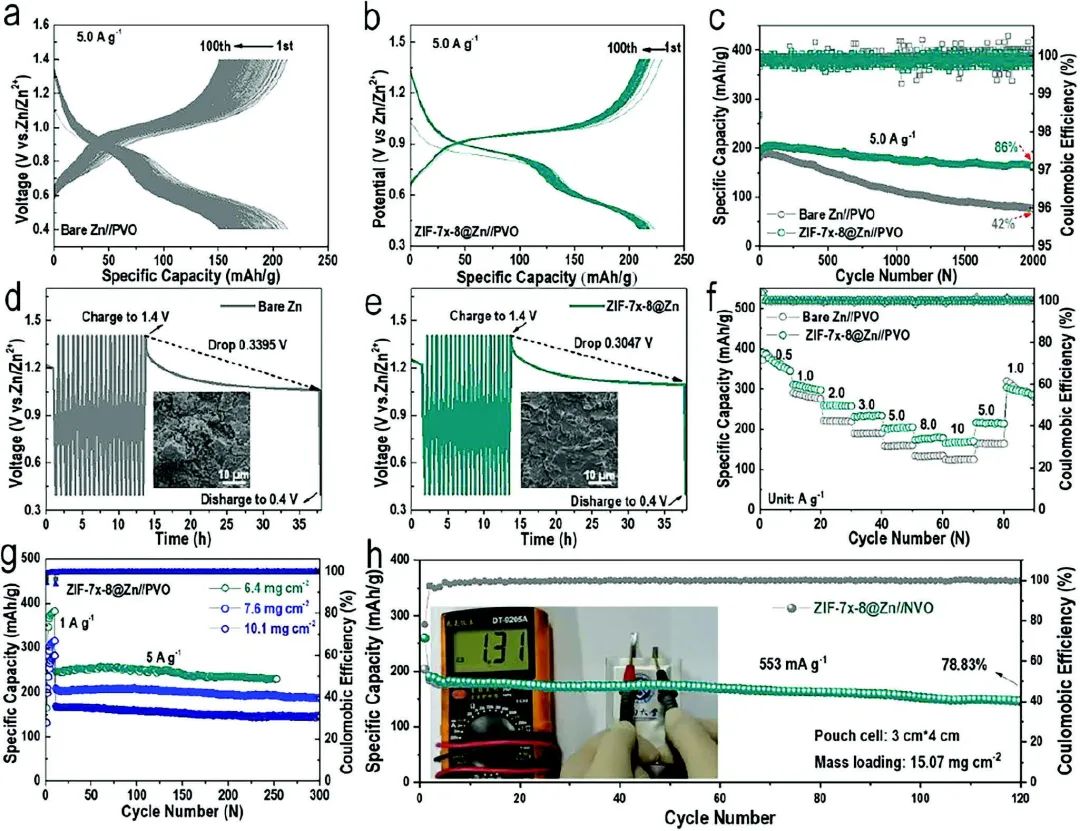

圖3 全電池和軟包電池性能

Highly Stable Aqueous Zinc Metal Batteries Enabled by an Ultrathin Crack-Free Hydrophobic Layer with Rigid Sub-Nanochannels. Advanced Science 2023. DOI: 10.1002/advs.202303773
