鐵電材料由于具有自發極化特性，為光生電荷的空間分離建立了內在電場，因此在光催化水分解領域具有廣闊的應用前景。鐵電極化通常伴隨著一些固有缺陷，特別是氧空位，其對光催化作用的影響還遠沒有得到充分的探究。

基于此，中科院金屬研究所劉崗課題組通過理論和實驗相結合，研究了氧空位對單疇PbTiO₃光催化性能的影響。

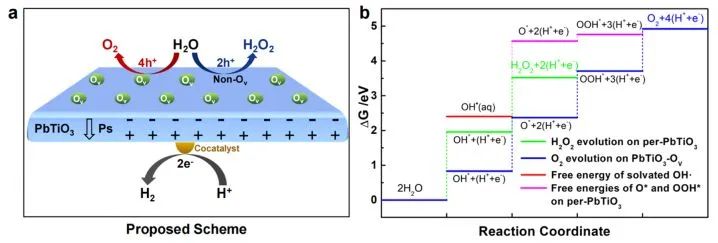

理論計算結果表明，PbTiO₃中的氧空位在負極化面(001)上積累，并且其是將水氧化成O₂的活性位點，而無缺陷位點更傾向于將水氧化生成H₂O₂。此外，研究人員利用PbTiO₃/Rh/Cr₂O₃光催化全水分解反應，催化劑上氫氣和氧氣的產率分別為3.29 μmol h^-1和1.74 μmol h^-1；其在435 nm處的表觀量子產率為0.025%，這優于單一未摻雜金屬氧化物基光催化劑。

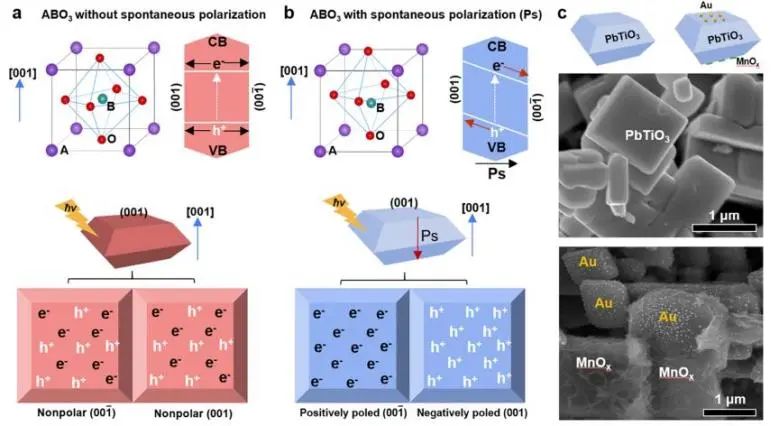

鐵電極化的方向和大小對電荷分離有很大的影響，可以通過Au和MnO_x粒子的光化學共沉積來驗證。結果表明，Au和MnO_x顆粒分別位于PbTiO₃的相反極化面上，揭示了單疇PbTiO₃上光生電荷的有效空間分離。然而，在退火過程中催化劑熱穩定性狀態的變化，隨著相反疇向量的加入，單疇向多疇轉變，極化強度降低。

因此，為了保證光生電荷的有效分離和高的光催化水分解活性，強烈需要強的鐵電極化和單疇特性。由于極化強度與氧空位密切相關，屏蔽極化所需的氧空位含量隨極化強度的降低而降低。這也證實由于需要極化屏蔽，即使處理溫度繼續提高，仍然難以實現完全消除氧空位。綜上，該項工作闡明了單疇PbTiO₃光催化反應中氧空位和極化現象對性能的影響，為今后鐵電材料在光催化領域的設計提供了有利的指導。

Photocatalytic Overall Water Splitting over PbTiO3 Modulated by Oxygen Vacancy and Ferroelectric Polarization. Journal of the American Chemical Society, 2022. DOI: 10.1021/jacs.2c08177
