国产精品无码天天爽视频,三级视频,国产国拍亚洲精品av

復(fù)旦王永剛Angew.：有機(jī)-水混合電解液助力Zn//Zn電池14.5個(gè)月運(yùn)行！

水系鋅電池正受到廣泛關(guān)注，但其應(yīng)用仍受到H₂O誘導(dǎo)的鋅腐蝕和析氫反應(yīng)的阻礙。在水系電解液中添加有機(jī)溶劑以限制H₂O活性是一種很有前景的解決方案，但其代價(jià)是會(huì)大大降低鋅負(fù)極的動(dòng)力學(xué)性能。

圖1 電解液的光譜和電化學(xué)特性

復(fù)旦大學(xué)王永剛等提出了一種應(yīng)對(duì)這一挑戰(zhàn)的簡(jiǎn)單策略，即在有機(jī)-水混合電解液（1, 2-二甲氧基乙烷(DME) +水）中加入50 mM碘離子，從而使電解液同時(shí)具有低H₂O活性和加速Zn動(dòng)力學(xué)的優(yōu)點(diǎn)。

研究顯示，DME可以破壞H₂O的氫鍵網(wǎng)絡(luò)，并將H₂O從Zn²⁺溶劑化殼中去除，從而有效防止Zn鈍化。此外，這項(xiàng)研究還發(fā)現(xiàn)，吸附在鋅表面的I-不僅能將Zn²⁺的解溶劑化勢(shì)壘從74.33 kJ mol^-1降低到32.26 kJ mol^-1，還能增強(qiáng)均勻成核行為。

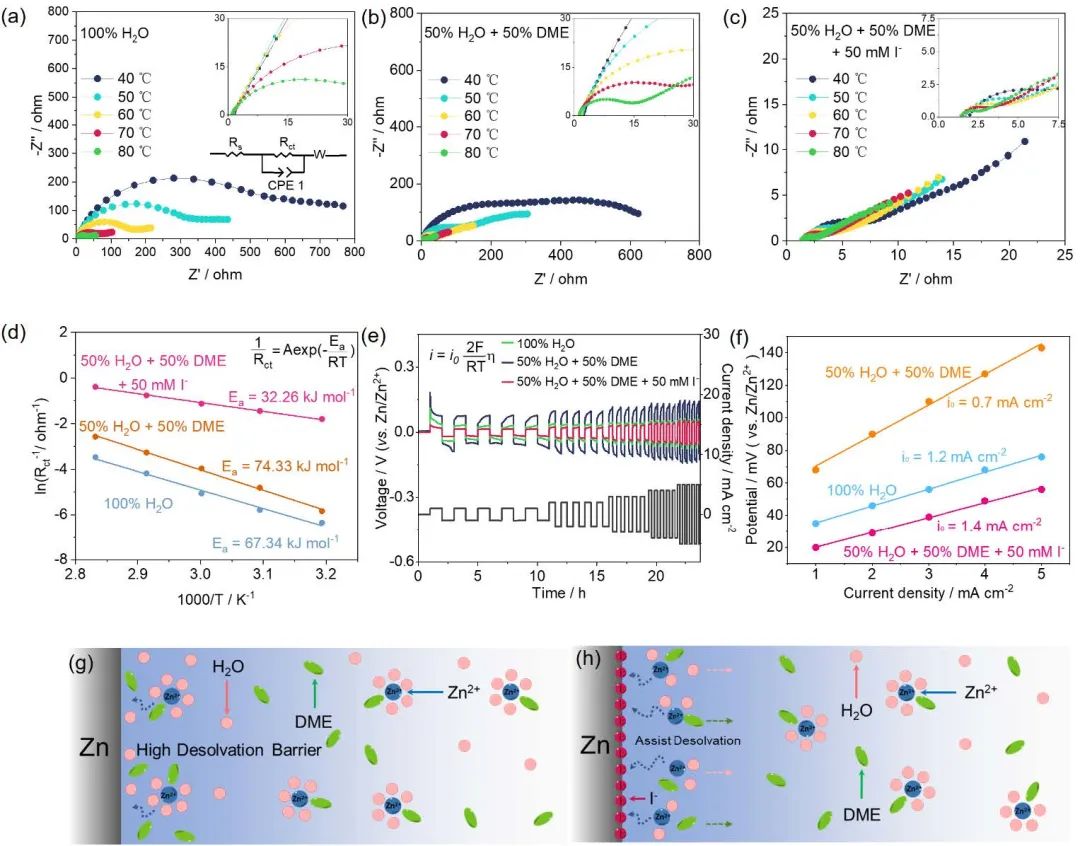

圖2 Zn²⁺離子沉積動(dòng)力學(xué)評(píng)價(jià)及相應(yīng)的示意圖

因此，采用這種電解液的Zn//Zn電池在10%的Zn利用率（10%的放電深度）和 1.77 mA cm^-2（或1.77 mAh cm^-2）的電流密度下循環(huán)壽命達(dá)到5000小時(shí)（14.5 個(gè)月）。

值得注意的是，采液這種電解液的Zn//Zn電池在75%的超高鋅利用率（即DOD為 75%）條件下，以8.85 mA cm^-2（或 13.35 mAh cm-2）的高電流密度保持穩(wěn)定循環(huán)超過(guò)300小時(shí)。此外，作者還利用這種電解液制備了一個(gè)Zn//VS₂全電池，在27%的高Zn利用率下，該電池的循環(huán)壽命長(zhǎng)達(dá)170次。

圖3 Zn//VS₂@SS全電池性能

Boosting Zn Anode Utilization by Trace Iodine Ions in Organic–Water Hybrid Electrolytes through Formation of Anion-rich Adsorbing Layers. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202309594

原創(chuàng)文章，作者：v-suan，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/978ee9dd35/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

復(fù)旦王永剛Angew.：有機(jī)-水混合電解液助力Zn//Zn電池14.5個(gè)月運(yùn)行！

相關(guān)推薦
