韩剧《我的女孩》,久久精品中文闷骚内射,开心播播网

?侴術雷Angew.：富硫添加劑誘導的CEI穩定4.6V NCM523||石墨軟包電池

高壓鋰離子電池（LIB）因其有望實現高能量密度而備受關注。然而，由于電解質-電極界面在高壓下不兼容且不穩定，其面臨嚴重的容量衰減。

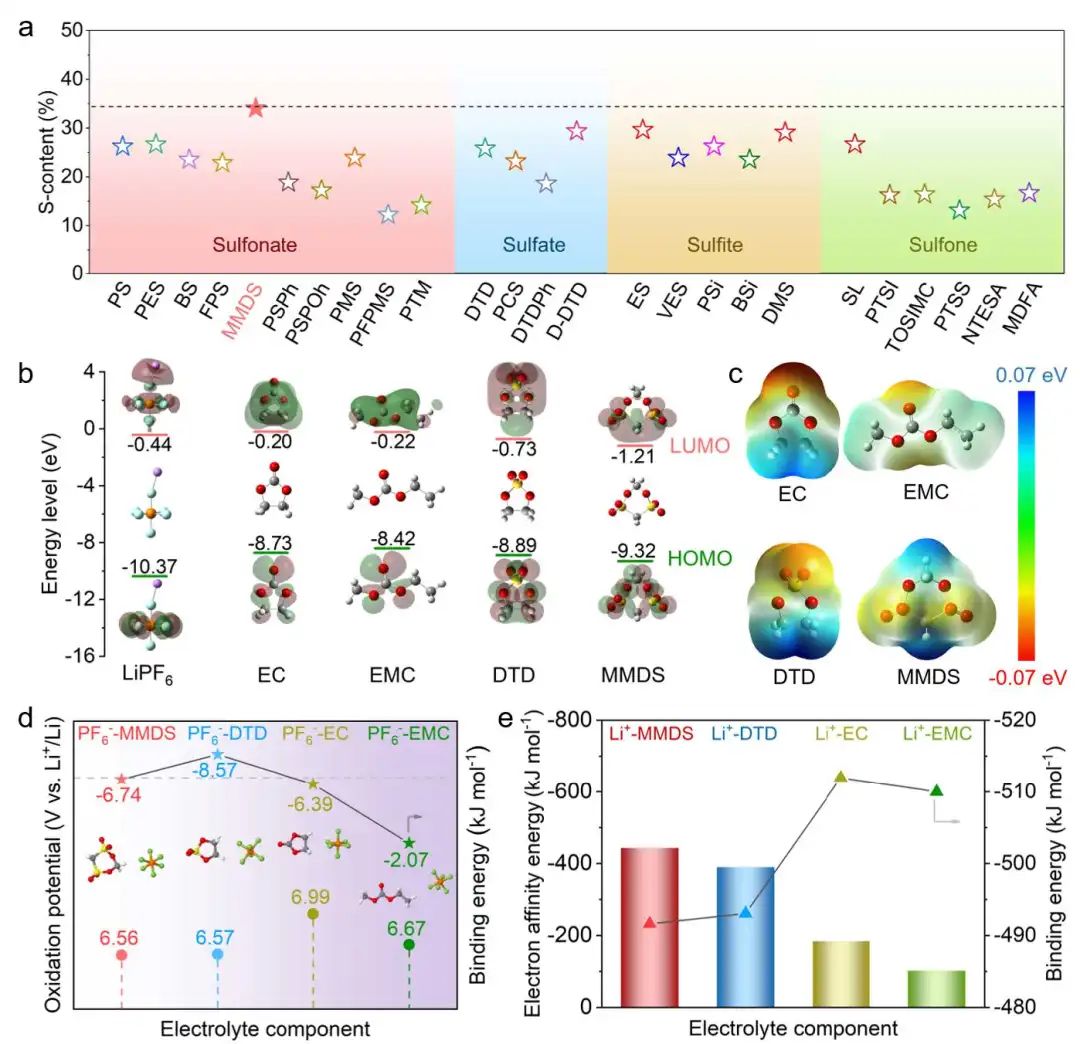

圖1 MMDS與常用添加劑/溶劑的區別

溫州大學侴術雷等通過在4.6 V LiNi_0.5Co_0.2Mn_0.3O₂ (NCM523)||石墨軟包電池中引入具有34.04%超高硫含量的添加劑（亞甲基二磺酸甲酯，MMDS），構建了穩健的添加劑誘導富硫界面層。

研究顯示，MMDS并不直接參與內部的Li⁺溶劑化鞘，但MMDS與PF₆^–陰離子之間的強相互作用促進了MMDS的優先分解，擴大了氧化穩定性，并促進了超薄但堅固的富硫界面層的形成。

圖2 NCM523正極的界面化學

得益于上述優勢，電解液的消耗、氣體的產生、相變和過渡金屬離子的溶解都得到了有效抑制。因此，正如預期的那樣，4.6 V NCM523||石墨軟包電池在800次循環后仍能保持87.99%的高容量。

總體而言，這項研究為穩定高壓LIB的富硫添加劑誘導的電解質-電極界面提供了新的見解。

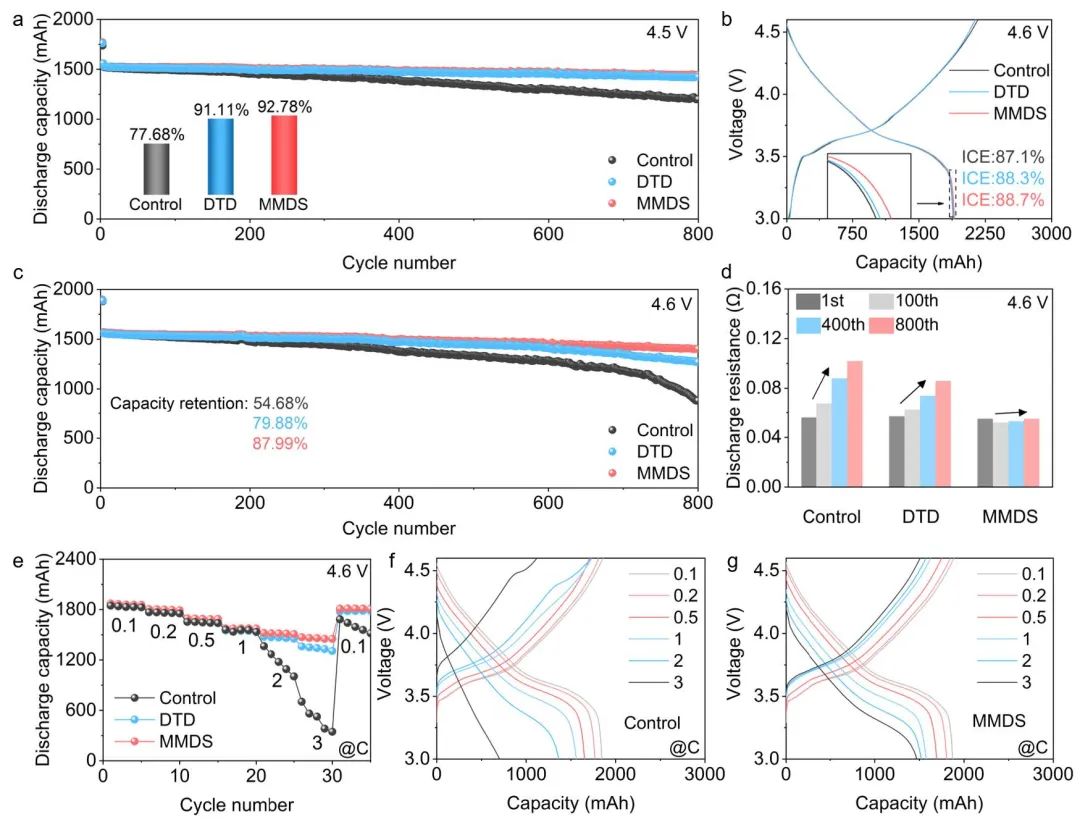

圖3 高壓電化學性能

Sulfur-Rich Additive-Induced Interphases Enable Highly Stable 4.6 V LiNi0.5Co0.2Mn0.3O2||graphite Pouch Cells. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202308888

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/7895813d33/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?侴術雷Angew.：富硫添加劑誘導的CEI穩定4.6V NCM523||石墨軟包電池

相關推薦
