每天都在汆肉中醒来清小玩具,丁香花在线高清完整版视频,np玩烂了公用爽灌满视频播放

聚環氧乙烷聚合物電解質在固態鈉金屬電池（SSMB）中的實際應用受到室溫下Na⁺擴散遲緩、機械脆性以及高壓下氧化傾向的影響。

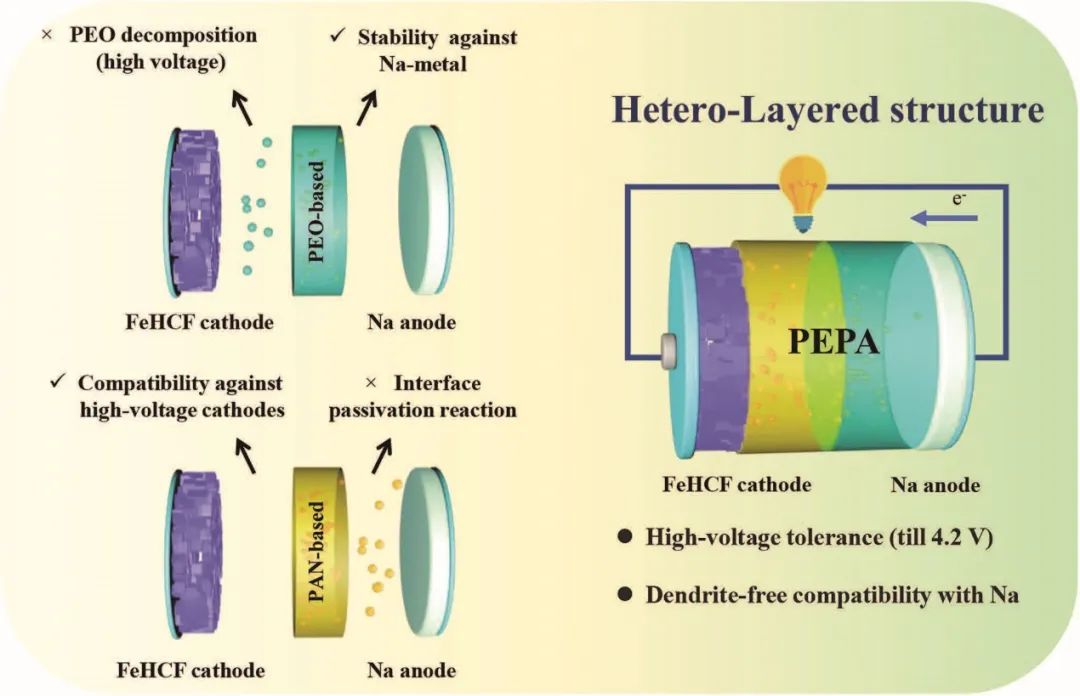

圖1. 異質層CPE的設計概念示意圖

西北工業大學馬越等提出了一種異質層復合聚合物電解質（CPE），以同時實現與高壓正極（直到4.2V）和Na金屬負極的界面穩定性。

具體而言，層堆疊的PEO和聚丙烯腈（PAN）分別穩定了與Na箔和高壓正極接觸的界面動力學；在聚合物基質內，將Na₃Zr₂Si₂PO₁₂（NZSP）納米填料進行砂磨并均勻分散在聚合物基質中，以提高離子電導率（1.62×60°C時為10^?4 S cm^?1）。

同時，滲透的納米纖維素骨架中豐富的羥基提高了與聚合物基體的界面緊密性，從而賦予了輕質CPE的形成（25 um），并使其機械強度（13.84MPa）提高一個數量級，耐溫性達到180°C。

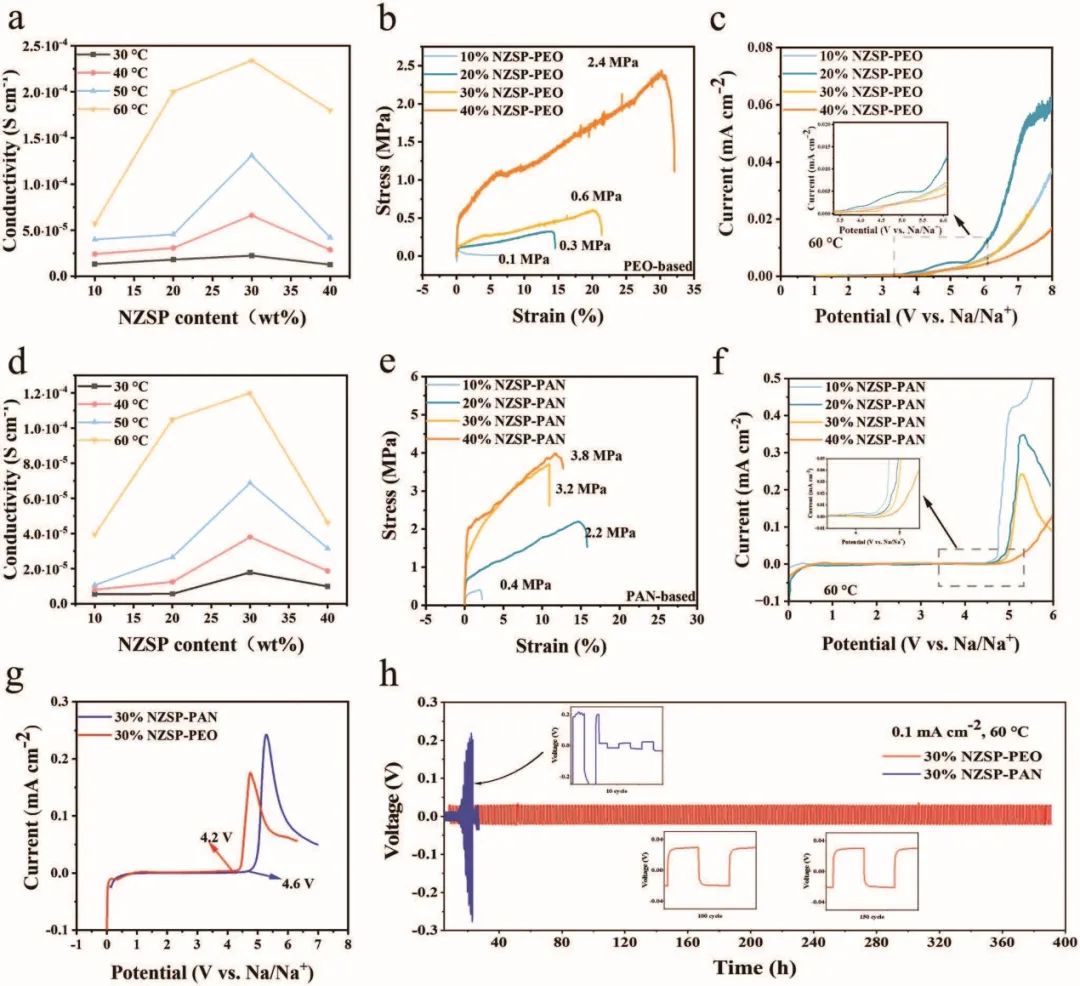

圖2. CPE的力學和電化學性質

受益于上述優勢，在無表面潤濕劑的情況下，將六氰化鐵正極（FeHCF，1 mAh cm^-2）、25 μm CPE薄膜和Na箔層層疊加，所構建的SSMB原型電池可以實現室溫循環穩定性（200次循環后具有93.8%的容量保持率），以及在80℃下的卓越運行可靠性。更重要的是，機械柔性的CPE薄膜符合層壓加工，這很容易被納入工業電池制造。

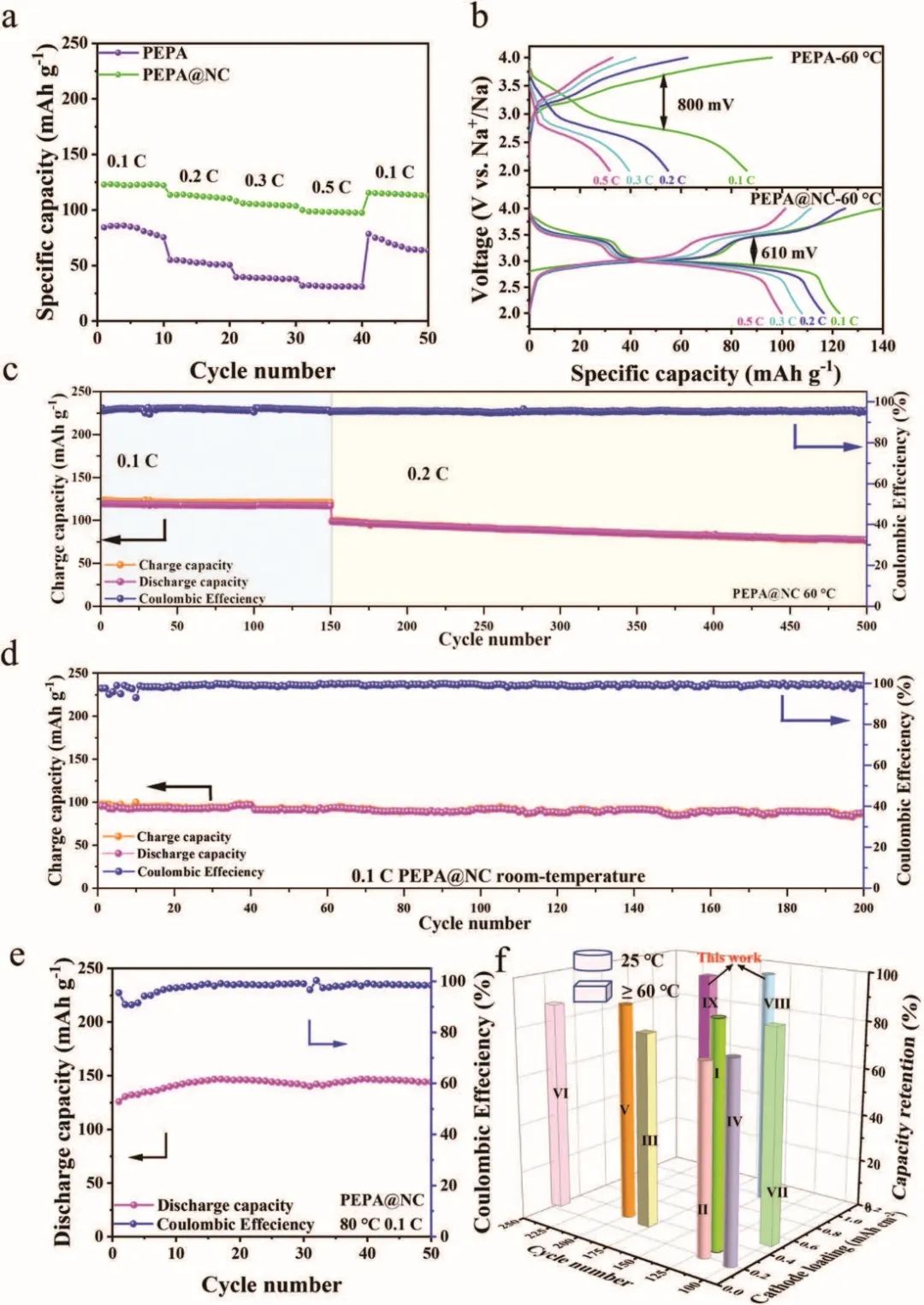

圖3. 全電池性能

A Hetero-Layered, Mechanically Reinforced, Ultra-Lightweight Composite Polymer Electrolyte for Wide-Temperature-Range, Solid-State Sodium Batteries. Advanced Functional Materials 2023. DOI: 10.1002/adfm.202215117

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/4b0170c884/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?西工大馬越AFM：耐溫性達180°C的異質層超輕復合聚合物電解質

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?西工大馬越AFM：耐溫性達180°C的異質層超輕復合聚合物電解質

相關推薦
