色狠狠色噜噜av天堂五区,久久久久久精品免费自慰蜜月av,久久99精品久久久久久秒播

三單位聯合ACS Nano: 一石二鳥！多種摻雜劑同時改善ORR和增強催化劑錨定強度

介孔碳負載的非貴金屬催化劑被認為是提高金屬-空氣電池氧還原反應(ORR)活性的有效催化劑。然而，由于催化劑在反應過程中會脫離碳基體而導致催化劑活性下降。

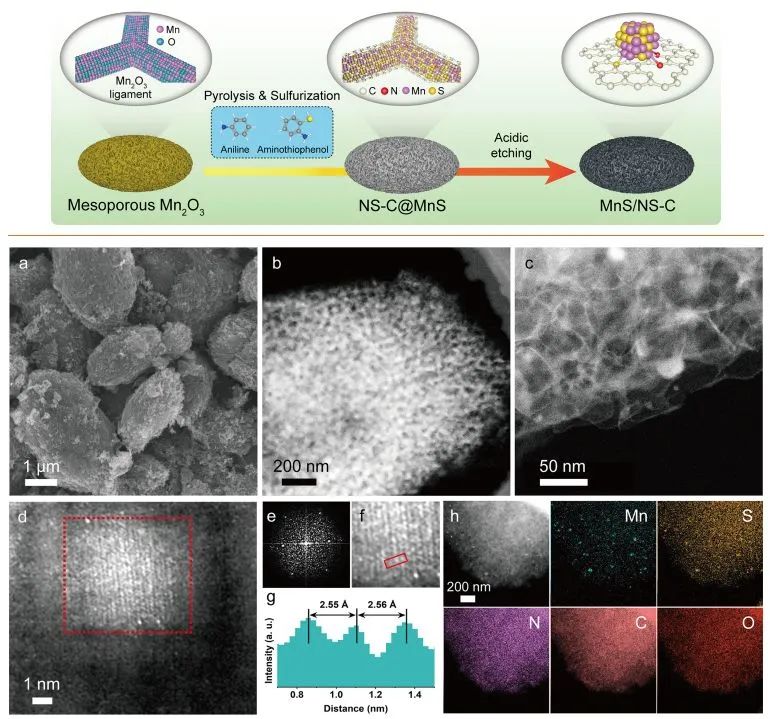

基于此，哈爾濱工業大學(深圳)林熹、胡凱龍、上海電子信息職業技術學院羅敏和上海交通大學Kolan Madhav Reddy等利用MnS納米顆粒與碳表面N，S摻雜劑的相互作用，在MnS/碳界面上形成了Mn-N和Mn-S鍵，這也使得MnS牢牢錨定在介孔碳骨架上。

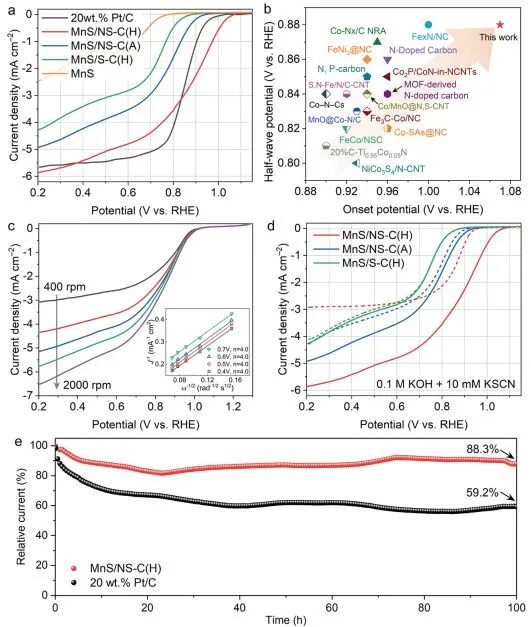

所制備的MnS/NS-C電催化劑在堿性介質中具有優異的ORR性能，起始電位(E_onset)和半波電位(E_1/2)分別為1.07 V_RHE和0.88 V_RHE，遠優于商業20% Pt/C。

在0.6 V_RHE的電位下，MnS/NS-C連續運行100小時后仍保留88.3%的初始電流，表現出極好的長期穩定性。

此外，MnS/NS-C經過1000和5000個CV循環后，E_1/2值僅分別下降3 mV和10 mV，這也證實了其優異的耐久性。

密度泛函理論(DFT)計算表明，N，S摻雜調整了MnS/碳界面的電荷分布，導致碳載體上的電荷積累和局域化，降低了Mn的d帶中心，促進了氧中間體在Mn位點上的吸附，降低決速步的能壘。

此外，實使用MnS/NS-C組裝的柔性鋁-空氣電池的峰值功率密度為134.6 mW cm^-2，在35 h后仍能穩定放電。為了驗證組裝電池的靈活性，在0°、60°、120°和180°彎曲的情況下，鋁-空氣電池放電性能沒有受到明顯影響，這顯示出其作為柔性器件的巨大潛力。

Simultaneous Improvement of Oxygen Reduction and Catalyst Anchoring via Multiple Dopants on Mesoporous Carbon Frameworks for Flexible Al-Air Batteries. ACS Nano, 2022. DOI: 10.1021/acsnano.2c08332

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/335fa7ebfd/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

三單位聯合ACS Nano: 一石二鳥！多種摻雜劑同時改善ORR和增強催化劑錨定強度

相關推薦
