少女高清影视在线观看动漫,好男人www在线社区,秘书下面太紧拔不出来怎么办

成果展示

為實現碳零排放，氫作為清潔能源，被廣泛研究以用于質子交換膜燃料電池（proton-exchange-membrane fuel cells, PEMFC）。在氫氣中優先氧化CO（PROX）是一種很有前途的氫氣凈化方法，可以避免富含氫氣的燃氣中微量CO對催化劑的毒害。

基于此，北京大學馬丁教授和中科院金屬研究所劉洪陽研究員（共同通訊作者）等人報道了一種新型催化劑，完全暴露的Pt-Fe雙金屬團簇固定在缺陷石墨烯/納米金剛石（ND@G）雜化載體上（Pt-Fe/ND@G），其中原子分散和完全暴露的Pt團簇與相鄰的Fe原子結合，提供豐富的Pt-Fe界面。全暴露Pt-Fe團簇在低溫下可以高效優先氧化CO, 并且CO完全轉化和100%選擇性。同時，在超低金屬負載下表現出優異的氧化活性，溫度為30 ℃時CO氧化質量比反應速率高達6.19 (mol_CO)* (g_Pt)^-1 *h^-1。實驗結果和理論計算表明，充分暴露的Pt-Fe團簇、兩種金屬的高原子效率和豐富的Pt-Fe活性界面有助于提高催化性能。此外，不同的Pt-Fe界面位點可以激活CO和O₂分子，加速CO氧化，表觀活化能降低。

背景介紹

質子交換膜燃料電池（PEMFC）由于其高效率和低工作溫度，被認為是利用氫氣的一個有前途的候選材料。然而，PEMFC的鉑（Pt）電極易被CO毒害，導致效率降低。為提前去除殘余CO，CO優先氧化（PROX）反應被認為是富H₂氣流中選擇性CO氧化的一種有吸引力的途徑。由于PEMFC操作溫度低，在低溫下實現CO的高效氧化還具有挑戰性。在負載型金屬催化劑中，具有優異活性和穩定性的Pt族金屬（PGM）催化劑被廣泛關注，但惰性載體上的單金屬PGM催化劑在PROX反應中具有較差的CO氧化活性，特別是在低溫下。一種促進的催化劑是雙金屬合金納米顆粒，其中第二元素和Pt可以形成具有其特定晶體結構的金屬間化合物。另一種類型的促進催化劑是可還原金屬氧化物促生的PGM催化劑，其使用可還原氧化物作為載體等作為促進劑。

目前，所制備的促生PGM催化劑對CO和O₂的吸附只提供了有限的界面位點，很難獲得最大的界面密度。因此，如何實現亞納米級甚至原子級的金屬物種尺寸，亟需深入研究。近年來，具有團簇位點和原子分散的全暴露簇狀催化劑（FECCs）作為許多催化反應中的活性組分受廣泛關注。因此，通過添加二次元素構建高度分散和充分利用的界面位點，或許可以提高CO PROX低溫反應的催化性能。

圖文解讀

合成與表征

作者通過一種簡單的沉積-沉淀方法，在缺陷石墨烯/納米金剛石（ND@G）雜化載體上制備了完全暴露的Pt-Fe簇，記為0.75Pt0.2Fe/ND@G（理論載荷：Pt為0.75 wt%、Fe為0.2 wt%）。超微Pt-Fe簇完全暴露并均勻分散在ND@G載體上，沒有任何結晶的Pt或Fe納米顆粒。0.75Pt0.2Fe/ND@G的 (EDX映射結果表明，Pt和Fe元素在支撐表面的團簇區域內同時顯示。

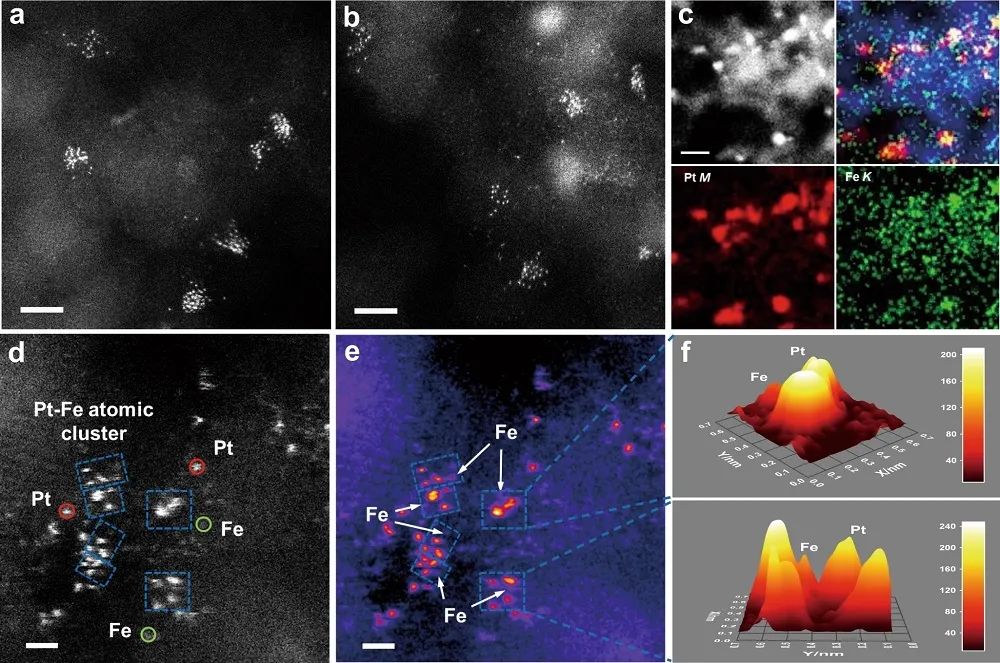

圖1. 0.75Pt0.2Fe/ND@G的微觀結構

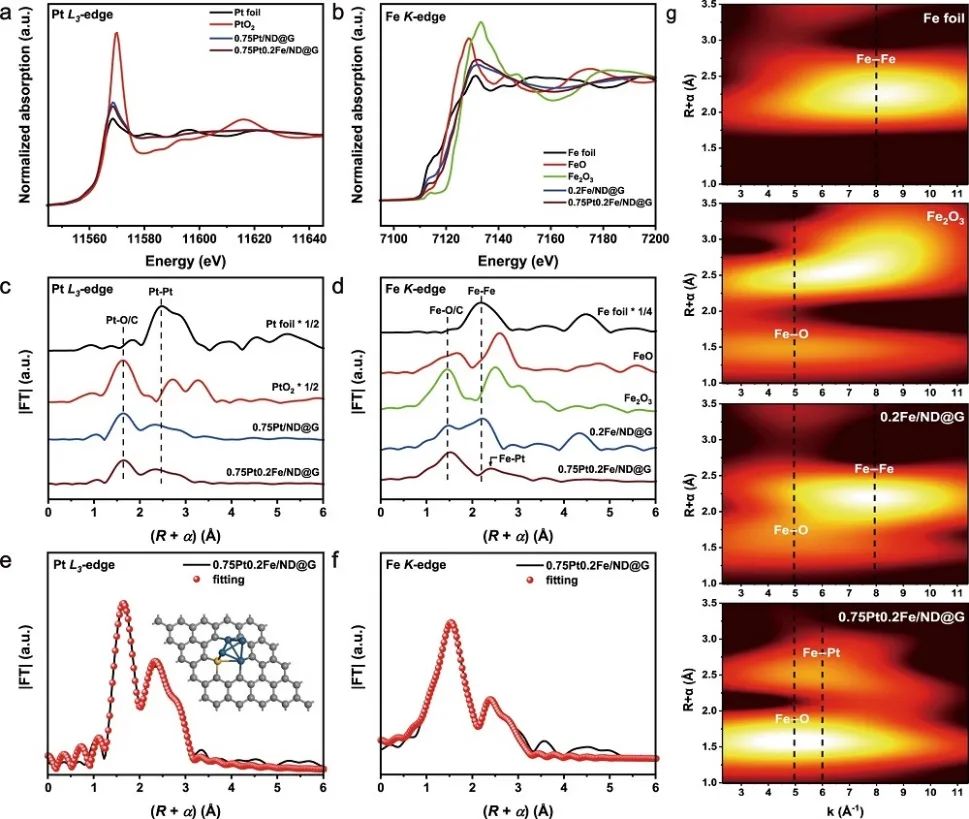

圖2.催化劑的同步加速器XAFS測量

PROX氧化的催化性能

測試發現，具有類似Pt原子簇結構的0.75Pt/ND@G催化劑在60 °C時CO轉化率可達到85%。在引入Fe后，0.75Pt0.2Fe/ND@G催化劑在室溫（30 ℃）下實現了CO的完全轉化，并具有45000 mL g^-1 h^-1的高空速和100%的CO選擇性。同時，0.75Pt0.2Fe/ND@G在30 ℃下的質量比反應速率為6.19 (mol_CO)* (g_Pt)^-1 *h^-1，高于已報道的貴金屬催化劑的質量比反應速率。此外，0.75Pt0.2Fe/ND@G催化劑在30 °C下，PROX反應在低CO轉化率下的良好穩定性，可穩定運行超過100小時。值得注意的是，0.75Pt0.2Fe/ND@G催化劑在與過量氧氣的PROX反應下，也可以在低溫下實現100%的CO轉化。

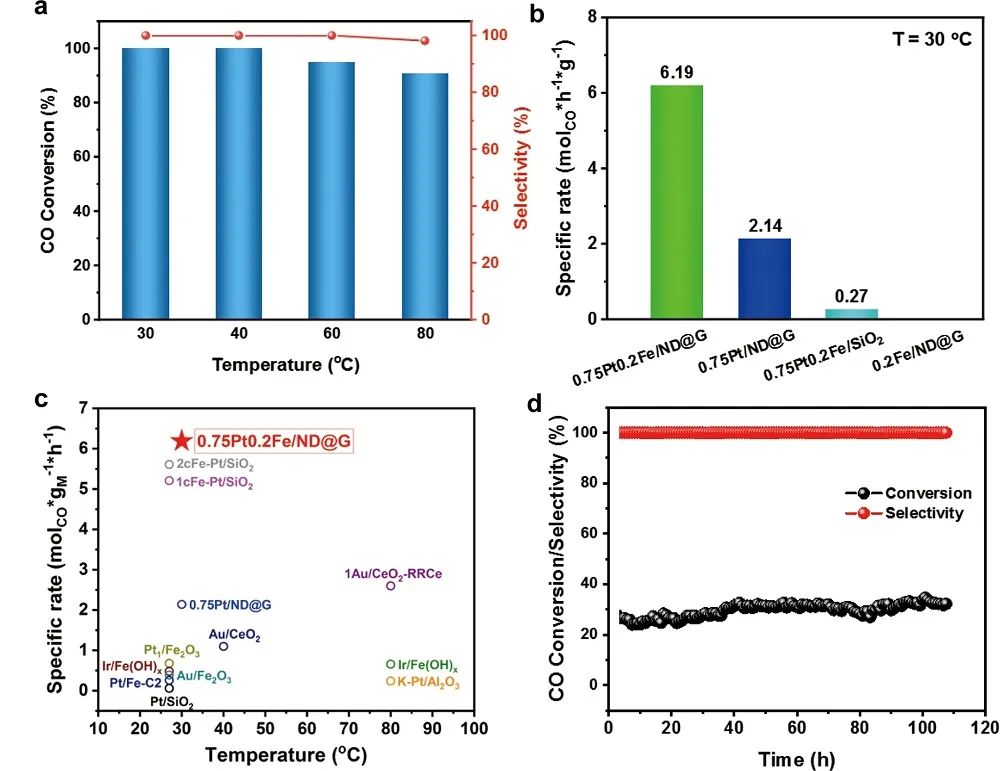

圖3. PROX反應的催化性能

機理研究

對比0.75Pt/ND@G，0.75Pt0.1Fe/ND@G在30 ℃時其活性增加，當Fe摻雜量為0.2 wt%時，氧化活性達到最大值，而Fe負載量的進一步增加則性能降低。對不同Fe負載的催化劑的動力學研究表明，負載在ND@G上的一系列Pt-Fe催化劑相似的表觀激活勢壘明顯低于0.75Pt/ND@G，說明不同的Pt-Fe催化劑之間的反應機理或活性位點不同。相關EDX映射圖像和XAS結果表明，具有Pt-Fe界面位點的完全暴露Pt-Fe團簇能夠與CO和O₂有效反應。

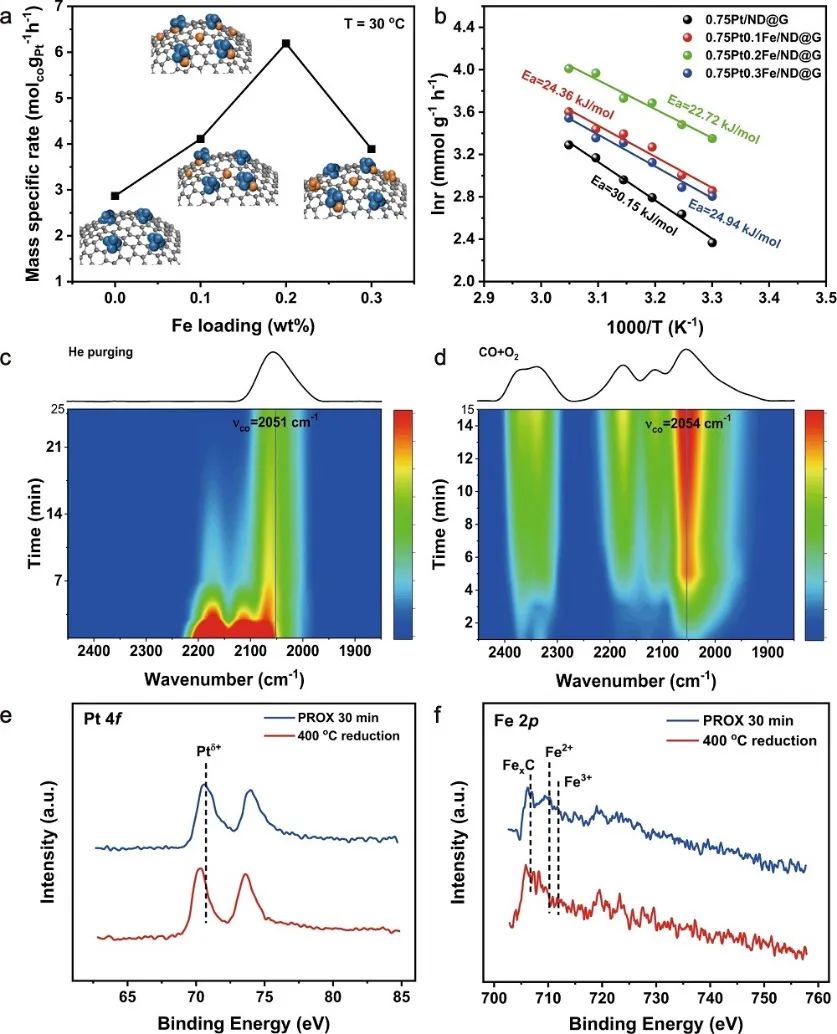

圖4. 0.75Pt0.2Fe催化劑的催化機理

作者利用密度泛函理論（DFT）計算，以了解完全暴露Pt-Fe團簇的CO氧化機理。首先，構建了以4個Pt原子和1個Fe原子錨定在石墨烯（Gr）上的Pt₄Fe₁@Gr模型，模擬了ND@G上完全暴露的Pt-Fe團簇。在Pt₄Fe₁@Gr模型上，CO更傾向于吸附在Pt系合位點上，而O₂則吸附在Pt-Fe界面上。當CO分子被吸附到Pt位點（5CO*）上時，被吸附的氧在0.1 eV的低勢壘下容易解離，其中一個O*嵌在Pt₄Fe₁上形成穩定的活性結構（Pt₄Fe₁@Gr），其他O*與吸附在相鄰Pt位點上的CO反應，勢壘為0.56 eV，析出CO₂。隨后，在碳空位錨定的Pt-Fe界面上，吸附的CO和O2容易發生反應，生成勢壘為0.21 eV的OCOO*中間體，進而生成勢壘為0.46 eV的CO₂。

圖5. DFT計算

文獻信息

Fully-exposed Pt-Fe cluster for efficient preferential oxidation of CO towards hydrogen purification. Nature Communications, 2022, DOI: 10.1038/s41467-022-34674-y.

https://doi.org/10.1038/s41467-022-34674-y.

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/07/05b70bd378/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

馬丁&劉洪陽，最新Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

馬丁&劉洪陽，最新Nature子刊！

相關推薦

馬丁&劉洪陽，最新Nature子刊！
