蹭着蹭着做了h,耳朵闷闷的堵住的感觉,gogogo电影免费看

傳統的兩電極鋅空氣電池（C-RZAB）面臨兩個主要問題：（1）空氣電極中催化劑的氧還原（ORR）和氧析出（OER）反應的動力學矛盾和高電位催化劑易氧化，往往在極低的每圈循環容量條件下獲得長循環壽命。（2）鋅負極中存在鋅枝晶、析氫副反應和鋅腐蝕等問題，往往在極低的放電深度條件下獲得長循環壽命。

低的每圈循環容量和鋅負極放電深度，使得鋅空氣電池的能量密度遠遠低于其理論能量密度。因此，鋅空氣電池正極和負極協同改善后，提高鋅空氣電池每圈循環容量和鋅負極放電深度是提高鋅空氣電池實用性的首要任務。

在此，清華大學深圳國際研究生院成會明、周光敏、李佳提出將空氣電極去耦合為一個疏水的放電電極和一個親水的充電電極，改善充放電過程氣-液-固三相界面和防止催化劑氧化，提高鋅空氣電池的倍率性能和每圈循環容量。

此外，作者還提出采用耐堿腐蝕的無鋅負極，抑制鋅枝晶和抑制產氫副反應，提高鋅負極放電深度。最終在正極和負極優化改進下，鋅空氣電池實現了超高每圈循環容量和超長循環壽命。

圖1. 基于 CF@Sn、F-Ni₂₇Fe₁₀ LDH 和 FeNC 的 T-RZAB 的電化學性能

具有來說，該工作設計的三電極RZAB（T-RZAB）具有一個無鋅負極和兩個用于ORR和OER的獨立正極，每個正極中的催化劑在放電和充電的最佳動力學和熱力學條件下工作。其中，鍍錫銅泡沫(CF@Sn)被用作無鋅負極，其誘導（002）Zn平面的生長，其抑制Zn枝晶的形成、析氫反應（HER）和自放電。鋅被電沉積在CF@Sn并在T-RZAB的充電過程中從電解質中分離出來。

此外，通過原位光學顯微鏡得到：去耦正極對T-RZABs中的ORR和OER都具有快速動力學。結果顯示T-RZAB在空氣中10 mA cm^-2的電流密度下具有800 mAh cm^-2的高循環容量、0.66V的放電/充電平臺之間的低電壓間隙、88.1%的高DOD和5220h的超長循環壽命。

此外，按比例放大的T-RZAB每次循環的放電容量為10安時（Ah），長循環壽命為1080h。T-RZAB電池組的總能量為895.8瓦時（Wh），能量密度為151.8 Wh kg^-1，遠高于商用水系電池。

因此，該工作為電動汽車和大規模電能存儲設計具有超長循環壽命和高能量密度的RZAB指明道路。

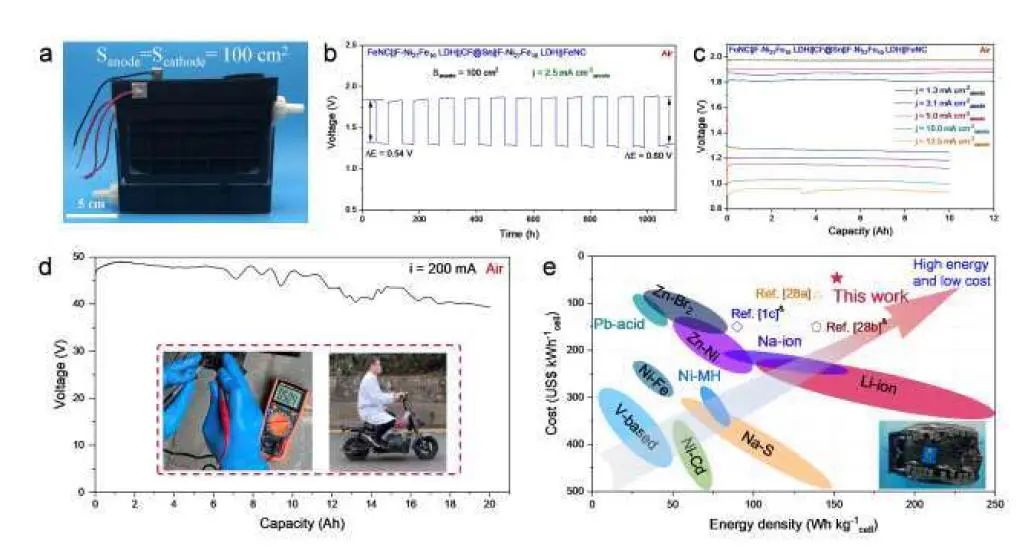

圖2. T-RZAB的放大及其實際應用

Rechargeable zinc-air batteries with an ultra-large discharge capacity per cycle and an ultra-long cycle life, Advanced Materials?2023 DOI:?10.1002/adma.202301952

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/06/ebf4f96f4e/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

成會明院士團隊，最新AM！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

成會明院士團隊，最新AM！

相關推薦

成會明院士團隊，最新AM！
