视频网站免费,欧美疯狂做受XXXX高潮,学长突然把自慰器开到最大

二氧化碳（CO₂）的慢電荷動力學和大活化能，嚴重阻礙了CO₂光還原的效率。缺陷工程是一種成熟的策略，而常見的0D空位缺陷的作用一直局限于促進表面吸附。

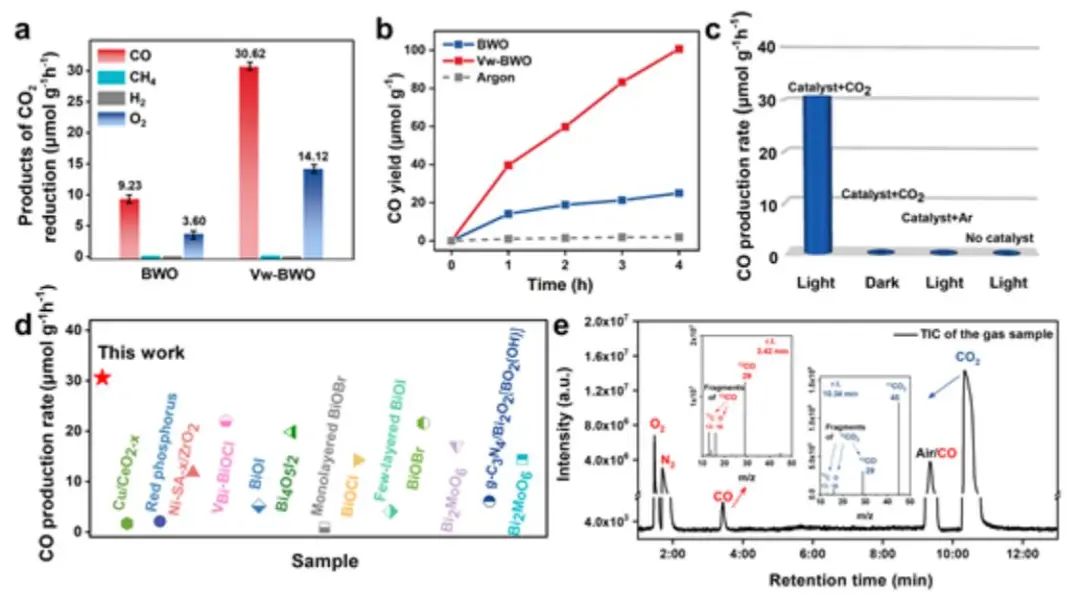

基于此，中國地質大學（北京）黃洪偉教授和陳芳博士、華中農業大學汪圣堯教授等人報道了通過后蝕刻方法在Bi₂WO₆納米片上產生厚度為3-4 nm的梯度鎢（W）空位層。在不需要任何輔助催化劑和犧牲試劑的情況下，W-空位層Bi₂WO₆納米片具有出色的光催化CO₂還原性能，CO產率為30.62 μmol g^?1 h^?1，選擇性為99%，是同類反應體系中最好的催化劑之一。

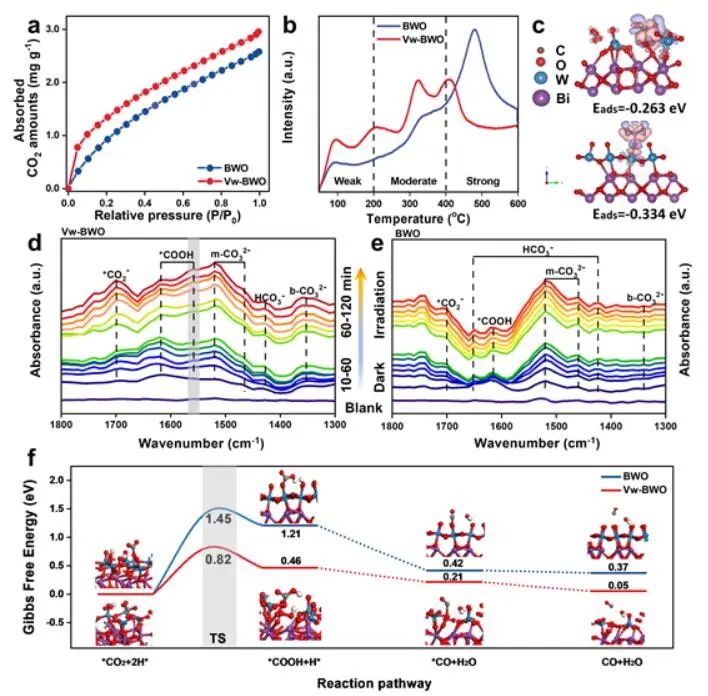

由于其不飽和配位環境，Vw-BWO具有更高的CO₂吸附能力。通過CO₂-TPD測試發現，根據解吸溫度的不同，可分為三個吸附部分，對應三個不同的堿性位點。較低吸附溫度（＜200 ℃）可歸為弱堿性位點，第二吸附區（200-400 ℃）可歸為中等堿性位點，其它部分（＞400 ℃）可歸因于強堿性位點。具體而言，弱堿性位點的活性不足以使電子在CO₂和催化劑之間流動，而強堿性位點表明CO₂與催化劑之間能夠形成穩定的化學鍵，不利于CO₂參與后續還原反應。

通過Gibbs自由能計算發現，CO₂通過以*COOH為中間體的加氫步驟還原為CO，*COOH的生成是兩個樣品的限速步驟。Vw-BWO上限速階躍（*CO₂ + + H⁺ → *COOH）過渡態形成的自由能壘為0.82 eV，低于BWO。對比BWO，Vw-BWO更容易形成*COOH，有利于CO的光催化生成。

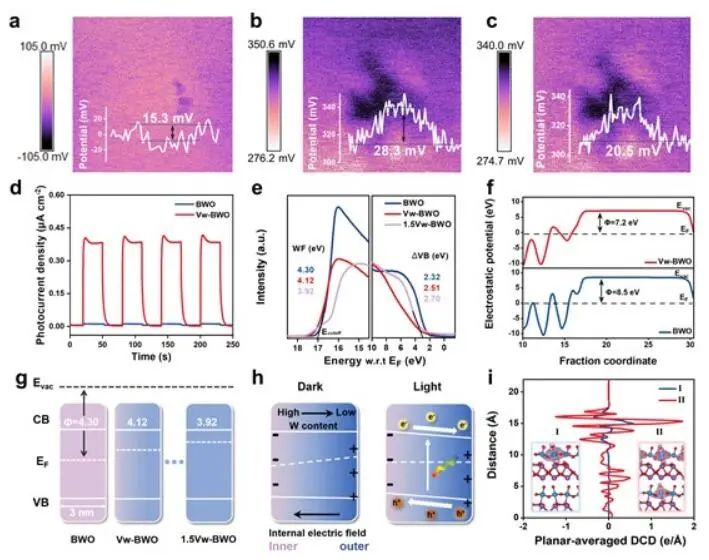

結果表明，梯度W空位的引入導致W空位周圍形成低配位的W和Bi原子位，改變了CO₂在催化劑表面的吸附類型，最終降低了CO₂轉化為CO的勢壘。

Gradient Cationic Vacancies Enabling Inner-to-outer Tandem Homojunction: Strong local Internal Electric Field and Reformed basic sites Boosting CO₂ Photoreduction. Adv. Mater., 2023, DOI: 10.1002/adma.202302538.

https://doi.org/10.1002/adma.202302538.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/06/cad33708f4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

黃洪偉/陳芳/汪圣堯AM：梯度W空位層Bi2WO6納米片助力CO2光還原

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

黃洪偉/陳芳/汪圣堯AM：梯度W空位層Bi2WO6納米片助力CO2光還原

相關推薦
