氧還原反應（ORR）動力學緩慢和Pt基催化劑耐久性不佳嚴重阻礙了質子交換膜燃料電池（PEMFCs）的商業化。

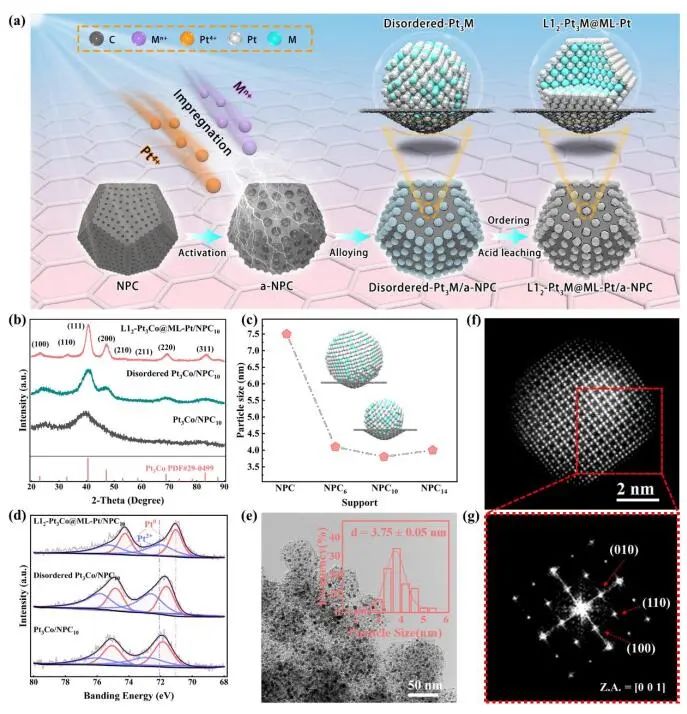

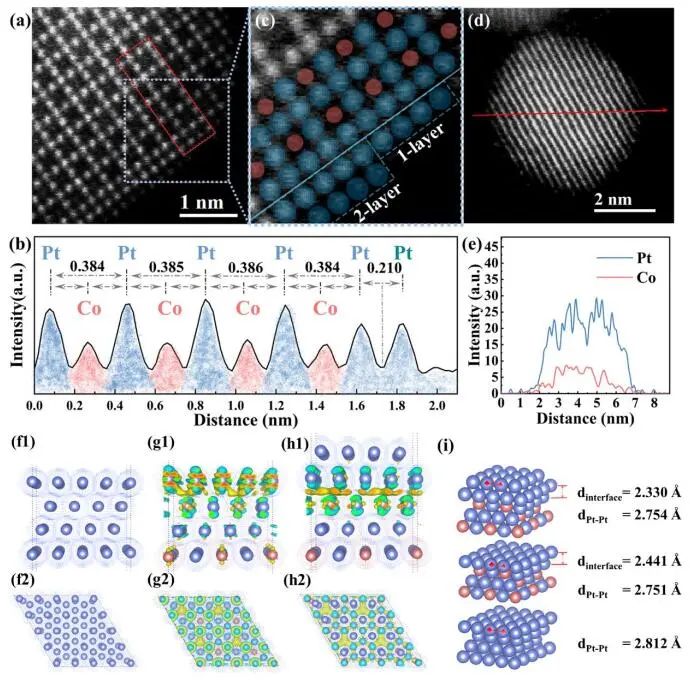

基于此，福州大學程年才教授等人報道了通過活性氮摻雜多孔碳（a-NPC）的約束效應，定制了由Pt基金屬間核施加的Pt皮的晶格壓縮應變，以實現高效的ORR。優化后的L1₂-Pt₃Co@ML-Pt/NPC₁₀催化劑具有優異的質量活性（1.72 A mg_Pt^?1）和比活性（3.49 mA cm_Pt^?2），分別是商用Pt/C的11倍和15倍。

此外，L1₂-Pt₃Co@ML-Pt/NPC₁₀在30000次循環后仍保持98.1%的質量活性，100000次循環后仍保持95%的質量活性，而Pt/C在30000次循環后僅保持51.2%的質量活性。

在ORR關鍵中間體的PDOS中，O-物種的S軌道表現出顯著的線性相關，表明中間體轉化效率高，降檔趨勢揭示了高效還原過程。

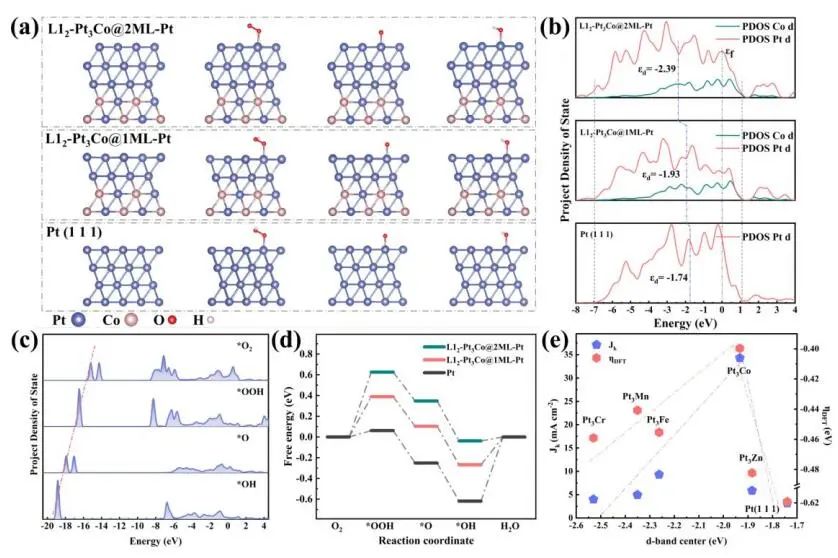

作者模擬了純Pt、L1₂-Pt₃Co@1ML-Pt和L1₂-Pt₃Co@2ML-Pt上的四-電子(4e^?)ORR過程的自由能圖。L1₂-Pt₃Co@1ML-Pt和L1₂-Pt₃Co@2ML-Pt的氧吸附較純Pt明顯減弱（小G_*O-G_*OH），減輕了中間*OH在Pt上的過量吸附。

但L1₂-Pt₃Co@2ML-Pt的氧吸附強度太弱，導致從*OH的去除到*O₂的活化有一個決定速率的步驟轉移

此外，聚集在表面Pt原子附近的電子可以在ORR中快速地向反應中間體提供電子，進一步促進電催化過程。

對于Pt基合金催化劑，不同金屬（Cr、Mn、Fe、Co、Zn）的引入通過誘導相應的晶格應變導致Pt的d-帶中心發生位移，導致Pt原子對中間體的吸附性質不同，最終調節催化劑的性能同時，L1₂-Pt₃Co@1ML-Pt催化劑由于其更合適的晶格應變和比表面電子結構，具有最接近火山頂部的性能。

Tailored Lattice Compressive Strain of Pt-skins by the L1₂-Pt₃M Intermetallic Core for Highly Efficient Oxygen Reduction. Adv. Mater., 2023, DOI: 10.1002/adma.202301310.
