玩弄邻居少妇高潮潮喷的经历,姐姐在线观看免费韩剧,久久99国产乱子伦精品免费

鋅（Zn）的枝晶生長和析氫反應（HER）等副反應會降低鋅基電池的性能，但是這些問題與水合鋅離子的脫溶過程密切相關。

基于此，山東大學張進濤教授等人報道了通過調節苯酚磺酸鋅和4-甲苯磺酸-四丁基銨作為一類電解質的配位微環境，可以有效地調節水合鋅離子的溶劑化結構和化學性質。

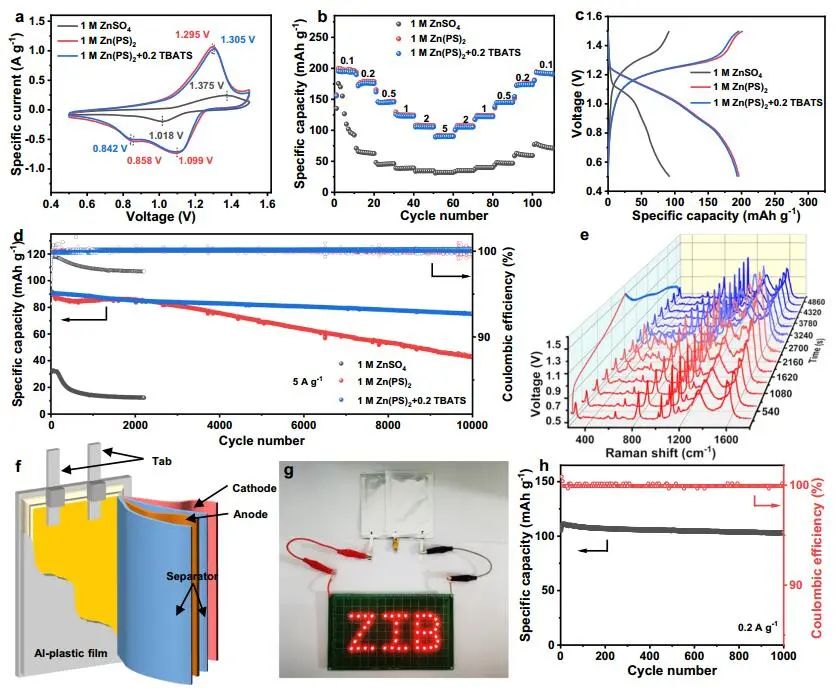

在鋅電極可逆循環超過2000 h、庫倫效率（CE）高達99.1%、過電位低至17.7 mV的情況下，聚苯胺正極電池在10000次循環中表現出優異的循環穩定性。

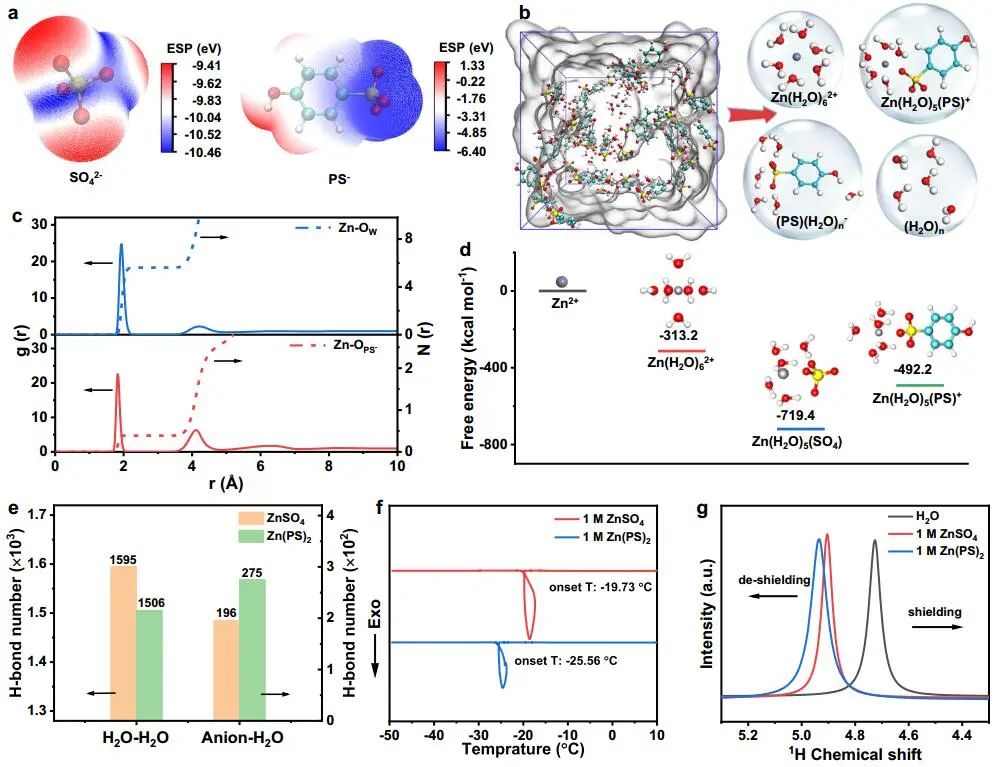

由于PS^?具有正靜電電位（ESP）（SO₄^2?為-6.4 vs. -10.46 eV），Zn²⁺-H₂O、Zn²⁺-SO₄^2?、SO₄^2?-H₂O、Zn²⁺-PS^?和PS^?-H₂O之間的結合能分別為-104.2、-642.8、-32.1、-420.7和-15.3 kcal/mol。

Zn²⁺和PS^?離子之間的靜電力比SO₄^2?離子之間的靜電力弱，但比Zn²⁺和H₂O分子之間的靜電力強。在ZnSO₄電解質中，在1.92 ?處有一個尖峰，配位數為5.22，對應的是Zn²⁺離子與水分子氧之間的距離。因此，在有或沒有陰離子參與第一溶劑化結構的溶液中，Zn²⁺離子更傾向于以六配位形式存在。

在Zn(PS)₂中，Zn-O_w和Zn-O_anion的配位峰分別位于1.94和1.82 ?，配位數分別為5.61和0.39。PS^?負離子的電荷分散表現出與Zn²⁺離子的弱相互作用，對比SO₄^2?負離子，配位長度增大。

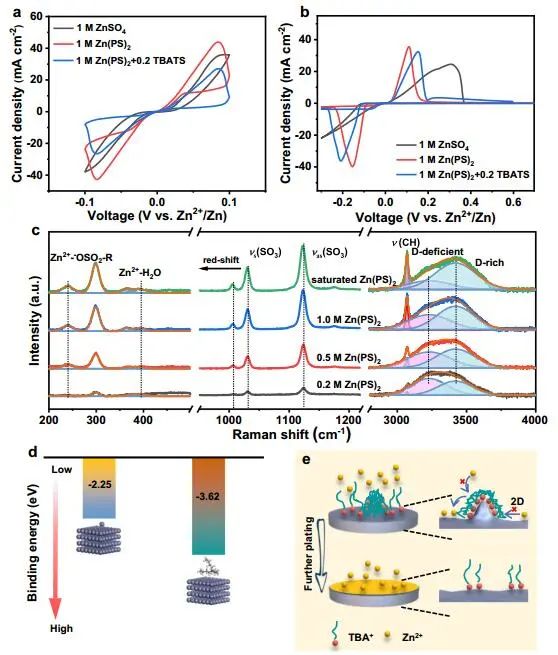

其中，Zn(H₂O)₅(SO₄)和Zn(H₂O)₅(PS)⁺的脫溶能分別為719.4和492.2 kcal/mol。體積較大的PS^?陰離子也降低了H₂O分子的配位數，與拉曼光譜結果一致。

Coordination modulation of hydrated zinc ions to enhance redox reversibility of zinc batteries. Nat. Commun., 2023, DOI: 10.1038/s41467-023-39237-3.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/04/a1ff8f4bae/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山東大學張進濤Nature子刊：調控水合鋅離子助力鋅電池的氧化還原可逆性

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山東大學張進濤Nature子刊：調控水合鋅離子助力鋅電池的氧化還原可逆性

相關推薦
